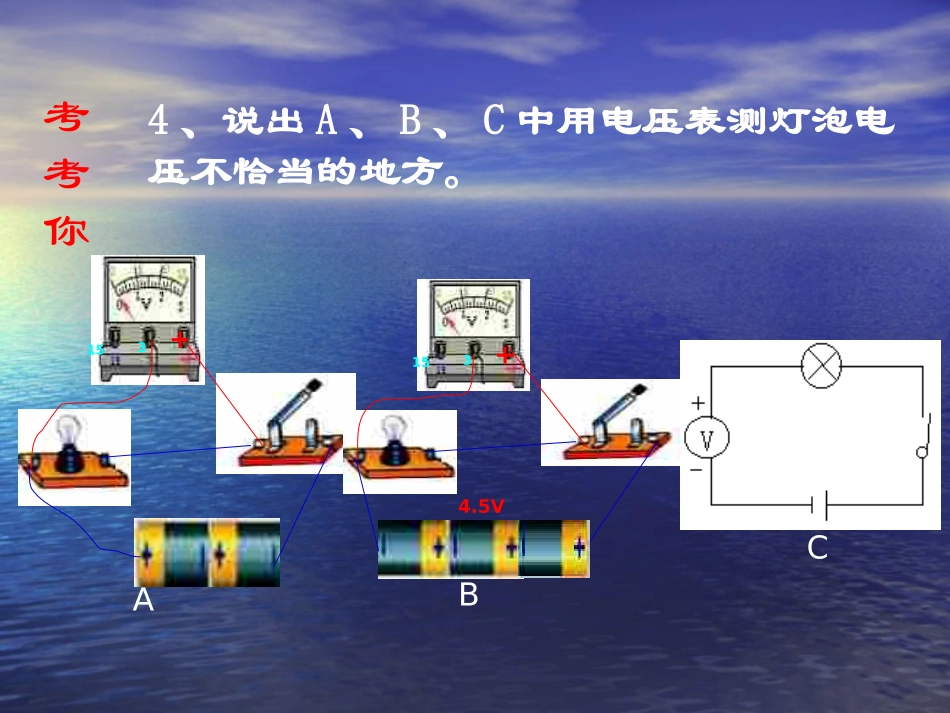

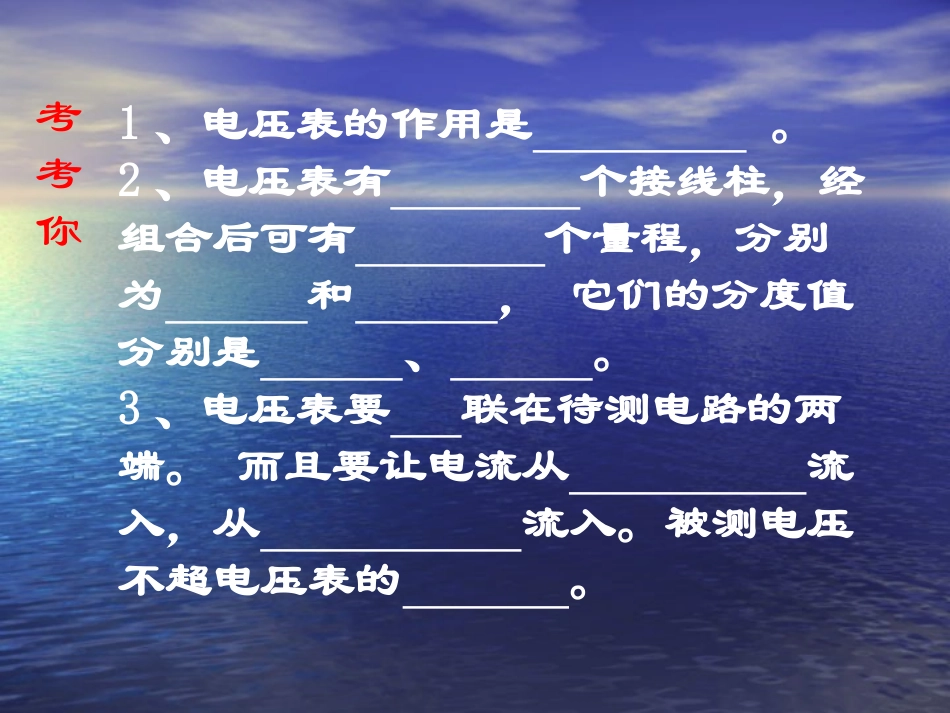

考考你1、电压表的作用是。2、电压表有个接线柱,经组合后可有个量程,分别为和,它们的分度值分别是、。3、电压表要联在待测电路的两端。而且要让电流从流入,从流入。被测电压不超电压表的。4、说出A、B、C中用电压表测灯泡电压不恰当的地方。+315A+3154.5VBC甲考考你探究串、并联电路电压的规律一、探究:串联电路电压的规律各点间电压的关系(一)提出问题:串联电路中各部分电路的电压与总电压有什么关系。(二)猜想假设:串联电路的总电压与各部分电路的两端电压之和相等。串联电路部分电路两端的电压都相等。(三)设计实验:1、用一节和两节电池各做一次验。2、接线头不要损坏。3、接线时,开关要断开。注意:(四)进行实验:观测对象观测对象灯泡灯泡L1L1两端的两端的电压电压U1/vU1/v灯泡灯泡L2L2两端的电压两端的电压U2/vU2/vL1L1和和L2L2串联后的串联后的总电压总电压U/vU/v测量测量结果结果第一次第一次第二次第二次(五)分析论证:结论:串联电路的总电压等于各部分电路的两端电压之和。二、探究:并联电路电压的规律(一)提出问题:并联电路两端的总电压跟各个支路两端电压有什么关系。(二)猜想假设:并联电路的总电压等于各条电路两端的电压之和。并联电路各条支路两端的电压都相等。(三)设计实验:(四)进行实验:观测对象观测对象灯泡灯泡L1L1两端的两端的电压电压U1/vU1/v灯泡灯泡L2L2两端的电压两端的电压U2/vU2/vL1L1和和L2L2并联后的并联后的总电压总电压U/vU/v测量测量结果结果第一次第一次第二次第二次(五)分析论证:结论:并联电路各条支路两端的电压都相等。(六)评估:1、操作中有无失误。2、实验设计有无不合理的地方。3、测量数据和所得的结论是不是可靠。串联电路的总电压等于各部分电路两端的电压之和。U=U1+U2小结:2、并联电路的电压规律:1、串联电路的电压规律:并联电路中,各支路两端的电压相等。U=U1=U2练习练习1、现有4节干电池,有关这些电池的说法中,正确的是()A、每一节干电池的电压都与电池组总电压相同B、四节干电池都串联时,总电压跟任何一节电池电压一样大C、四节干电池并联时,总电压等于四节电池的和D、这四节干电池可组成6v的电源2、如图所示,电源电压为3v,电压表的示数为1v,则灯泡L1和L2两端的电压分别为()A1v、2vB1v、1vC2v、1vD无法确定
