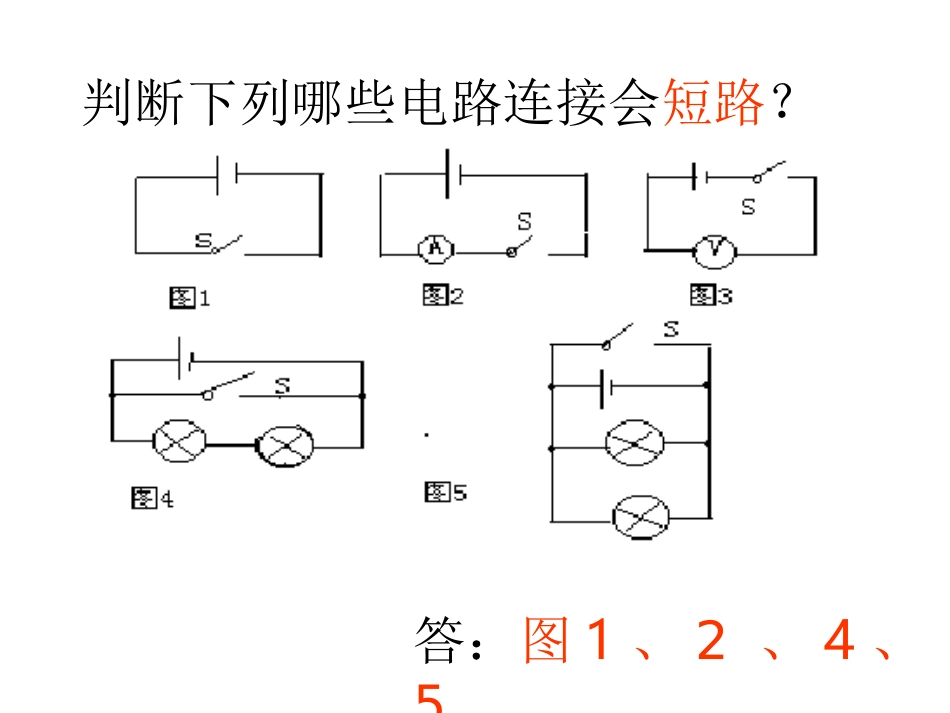

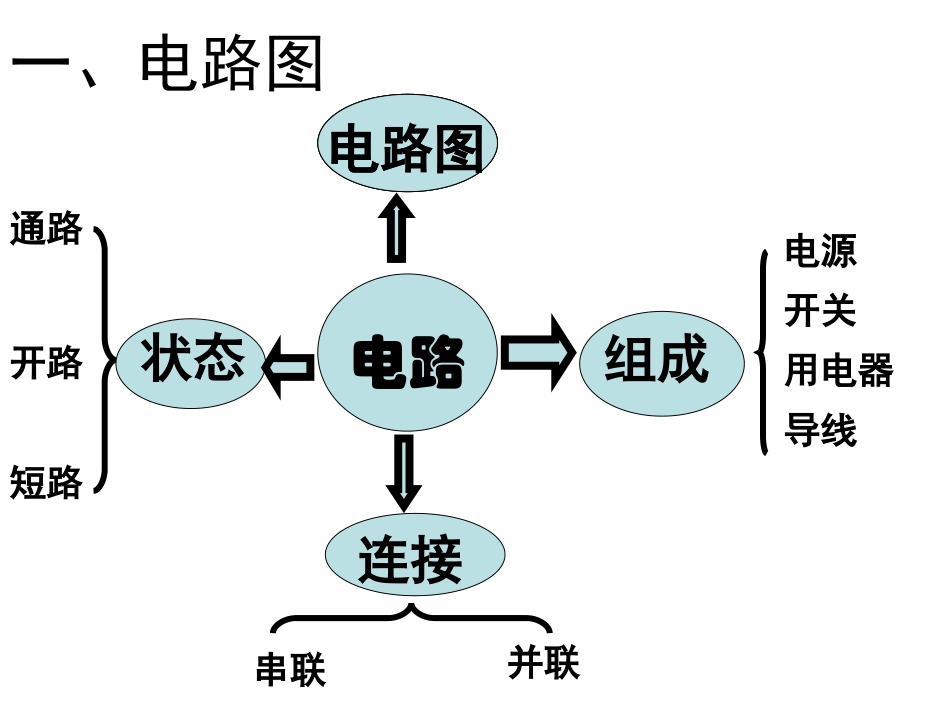

复习一、电路图导线用电器开关电源电路组成电路图电路图状态连接并联串联通路开路短路判断下列哪些电路连接会短路？答：图1、2、4、5１、如图所示电路：要使L1和L2串联在电路上，则应合上开关打开开关，如果要使两灯并联，则应合上开关，打开开关，若将三只开关都合上则S3S1、S2S1、S2S3电源短路思维发散问题一：你能用短接知识解释小鸟双脚停在通电的裸露高压线上却安然无恙？问题二：请你用短接知识解释家用电器金属外壳接地线后就能防止触电事故的发生？二、电流的测量电流方向电流表①串联②电流从“+”进“－”出③正确选择量程④不允许短路单位实验研究串、并联电路的电流特点•I1=I2=I3•串联电路中电流处处相等I=I1+I2并联电路中干路中的电流等于各支路中的电流之和练习：如图所示的电路中,R1=6欧,R2=12欧,当开关闭合时,A1和A2的读数之比是?2:1R2A2R1A1三、物质的导电性物质导电性导体半导体绝缘体电阻如图：A是废旧灯泡芯，B完好的白炽灯丝。现用酒精灯对它们加热，左图中电流表示数变化情况是____________________.右图中电流表示数变化情况是________________________.A示数减小电流表出现读数B四、电阻及其影响因素影响因素①长度②横截面积(粗细)③材料④温度内因外因单位定义电阻是指导体对电流的阻碍作用。导体的电阻是导体本身的一种性质。电阻五、变阻器滑动变阻器原理使用符号①串联②一上一下靠改变连入电路中的电阻丝的有效长度来改变电阻的大小Ｃ在图所示的电路中，闭合开关Ｓ，当滑动变阻器的滑片Ｐ向右移动时，电压表、电流表示数的变化情况()A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大、电流表示数变小D．电压表示数变小、电流表示数变大在如图所示的电路中，开关S闭合后，当滑动变阻器的滑片P由a向b滑动时，电压表、电流表的示数的变化情况是()A.电压表的示数变大，电流表的示数变小B.电压表的示数变大，电流表的示数变大C.电压表的示数不变，电流表的示数不变D.电压表的示数不变，电流表的示数变小D某科技小组设计了一个船速测定仪（如图）固定在金属盒上。AB是弧形电阻，P点是弧形电阻与金属杆OC的接触点。闭合开关，当船速越大时，OC杆越靠近A点。请问船速加大时，电流表的示数如何变化？。六、电压的测量电压①并联“②+、－”接线柱分别与电源正负极那端相连③正确选择量程常见电压值概念电压表单位实验研究串、并联电路的电压特点•U=U1+U2•串联电路中总电压等于各用电器两端电压之和U=U1=U2并联电路中总电压等于各用电器两端电压LL11SSVV－－331515LL11SSVV－－331515会出现什么情况？如图12所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（)A、1.2V，6VB、6V，1.2VC、4.8V，1.2VD、1.2V，4.8VC控制变量R一定时，探究I与U的关系U一定时，探究I与R的关系U一定时，I与R成反比R一定时，I与U成正比欧姆定律内容公式七I、U和R的关系如图8-1-4所示为“欧姆定律”一节中“研究电流与电阻关系”的实验电路图.(1)为了达到研究的目的，实验过程中必须保持_______________不变；(2)当开关S闭合后，电压表的读数是2.5V，电流表的读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________.电阻两端的电压调节滑动变阻器，使电压表的示数保持为2.5V图8-1-4七、电路的连接1、串联电路的特点：•①I1=I2=I3•串联电路中电流处处相等。•②U=U1+U2•串联电路中总电压等于各用电器两端电压之和。•③R总=R1+R2•串联电路中总电阻等于各用电器电阻之和。2、并联电路的特点：•②U=U1=U2•并联电路中总电压等于各用电器两端电压•并联电路中总电阻的倒数等于各支路电阻倒数之和。①I=I1+I2并联电路中干路中的电流等于各支路中的电流之和。L1L2例1：如图，L1的电阻为4欧，L2的电阻为5欧，L1上的电压为4V，则通过L2的电流为____，电源电压为____,电压比U1：U2=_____4、串联电路中，各用电器上的电压跟它们的电阻成正比U1U2——R1R2——=1A9V4：5典型例题解析例２：如图，R2＝10Ω，开...
