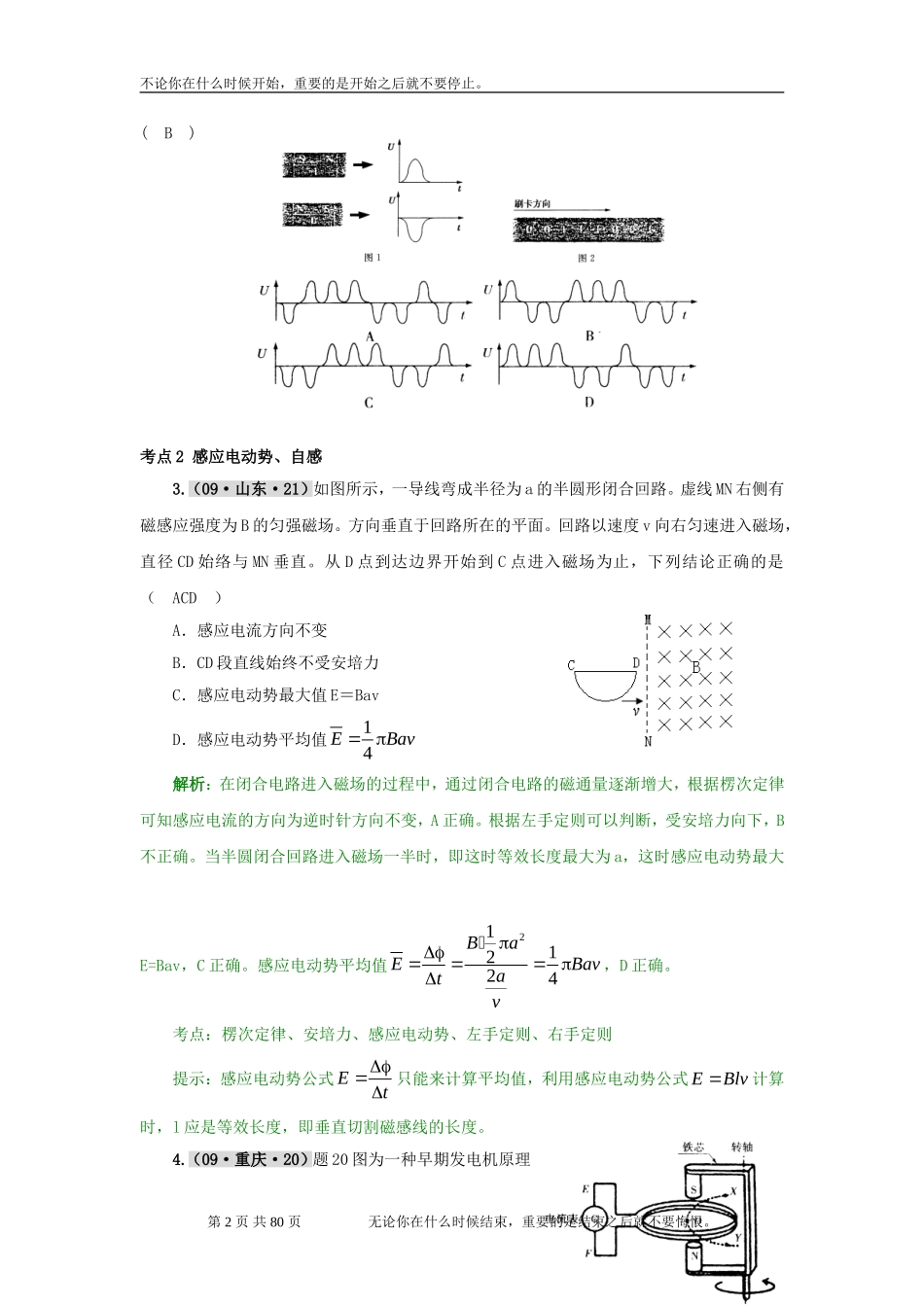

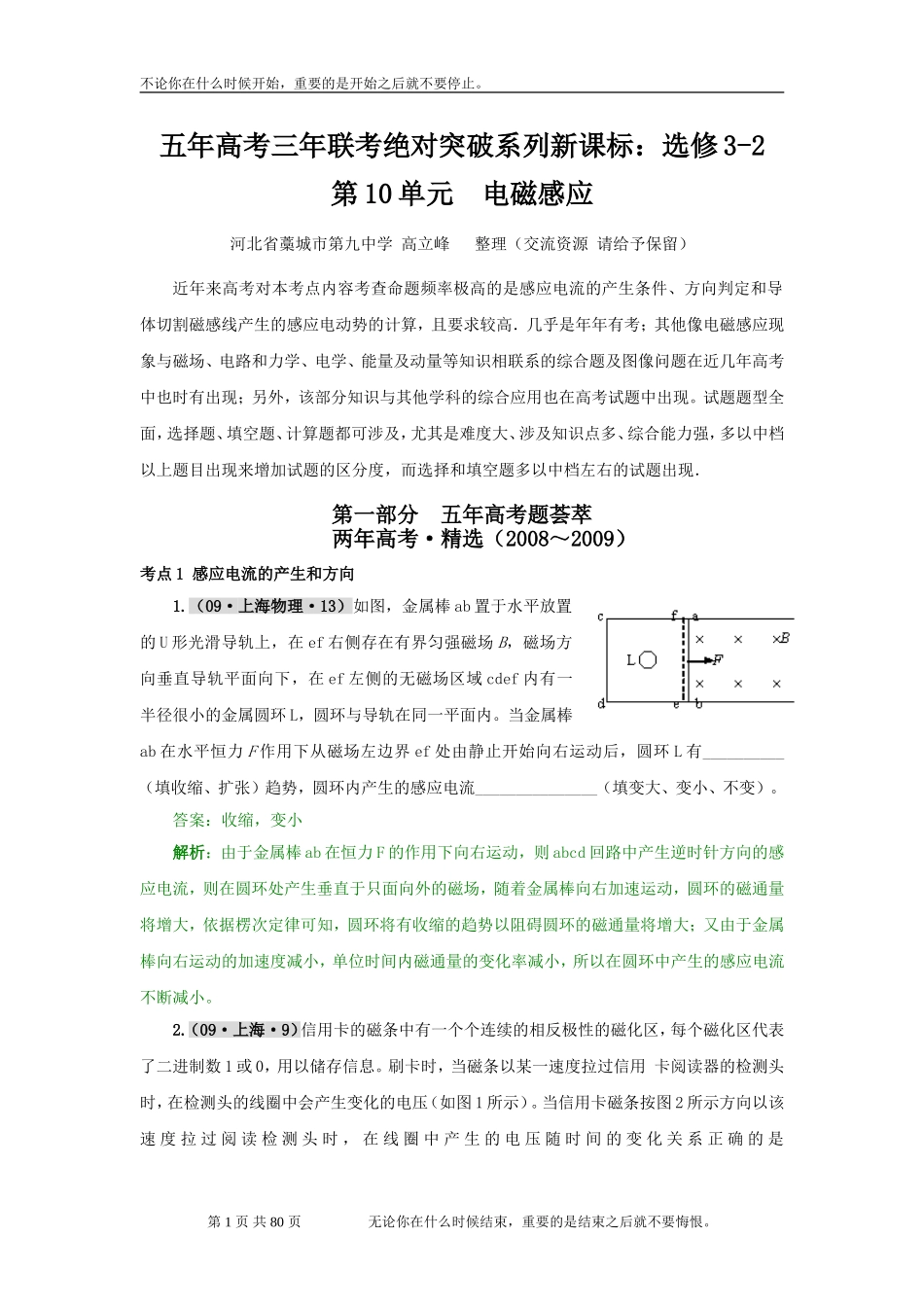

不论你在什么时候开始，重要的是开始之后就不要停止。五年高考三年联考绝对突破系列新课标：选修3-2第10单元电磁感应河北省藁城市第九中学高立峰整理（交流资源请给予保留）近年来高考对本考点内容考查命题频率极高的是感应电流的产生条件、方向判定和导体切割磁感线产生的感应电动势的计算，且要求较高．几乎是年年有考；其他像电磁感应现象与磁场、电路和力学、电学、能量及动量等知识相联系的综合题及图像问题在近几年高考中也时有出现；另外，该部分知识与其他学科的综合应用也在高考试题中出现。试题题型全面，选择题、填空题、计算题都可涉及，尤其是难度大、涉及知识点多、综合能力强，多以中档以上题目出现来增加试题的区分度，而选择和填空题多以中档左右的试题出现．第一部分五年高考题荟萃两年高考·精选（2008～2009）考点1感应电流的产生和方向1.（09·上海物理·13）如图，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内。当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。答案：收缩，变小解析：由于金属棒ab在恒力F的作用下向右运动，则abcd回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。2.（09·上海·9）信用卡的磁条中有一个个连续的相反极性的磁化区，每个磁化区代表了二进制数1或0，用以储存信息。刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中会产生变化的电压（如图1所示）。当信用卡磁条按图2所示方向以该速度拉过阅读检测头时，在线圈中产生的电压随时间的变化关系正确的是第1页共80页无论你在什么时候结束，重要的是结束之后就不要悔恨。不论你在什么时候开始，重要的是开始之后就不要停止。(B)考点2感应电动势、自感3.（09·山东·21）如图所示，一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场。方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场，直径CD始络与MN垂直。从D点到达边界开始到C点进入磁场为止，下列结论正确的是（ACD）A．感应电流方向不变B．CD段直线始终不受安培力C．感应电动势最大值E＝BavD．感应电动势平均值14EBav解析：在闭合电路进入磁场的过程中，通过闭合电路的磁通量逐渐增大，根据楞次定律可知感应电流的方向为逆时针方向不变，A正确。根据左手定则可以判断，受安培力向下，B不正确。当半圆闭合回路进入磁场一半时，即这时等效长度最大为a，这时感应电动势最大E=Bav，C正确。感应电动势平均值211224BaEBavatv，D正确。考点：楞次定律、安培力、感应电动势、左手定则、右手定则提示：感应电动势公式Et只能来计算平均值，利用感应电动势公式EBlv计算时，l应是等效长度，即垂直切割磁感线的长度。4.（09·重庆·20）题20图为一种早期发电机原理第2页共80页无论你在什么时候结束，重要的是结束之后就不要悔恨。不论你在什么时候开始，重要的是开始之后就不要停止。示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动，（O是线圈中心），则（D）A．从X到O，电流由E经G流向F，先增大再减小B．从X到O，电流由F经G流向E，先减小再增大C．从O到Y，电流由F经G流向E，先减小再增大D．从O到Y，电流由E经G流向F，先增大再减小5.（09·浙江·17）如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动。金属线框从右侧某一位置静止...
