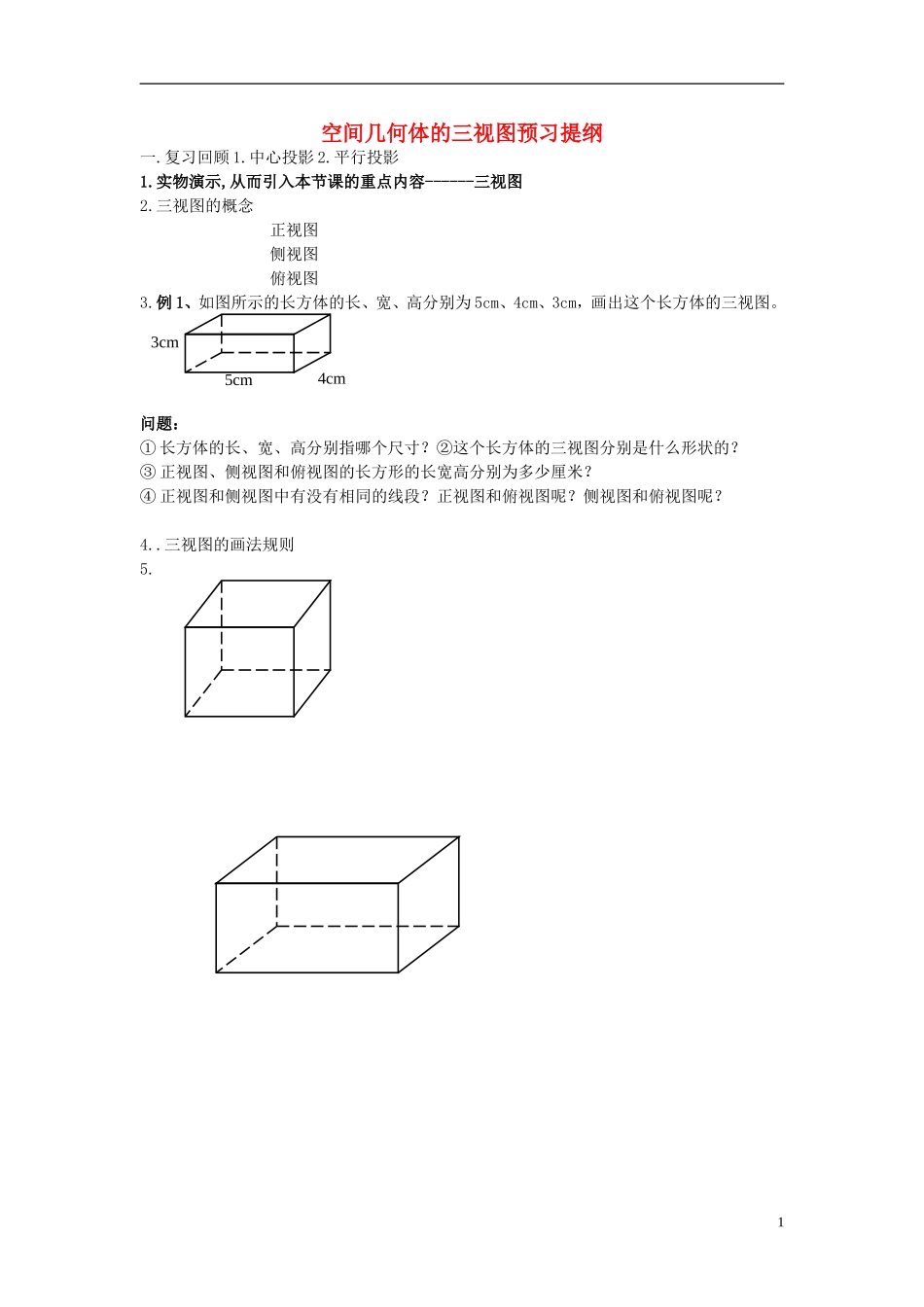

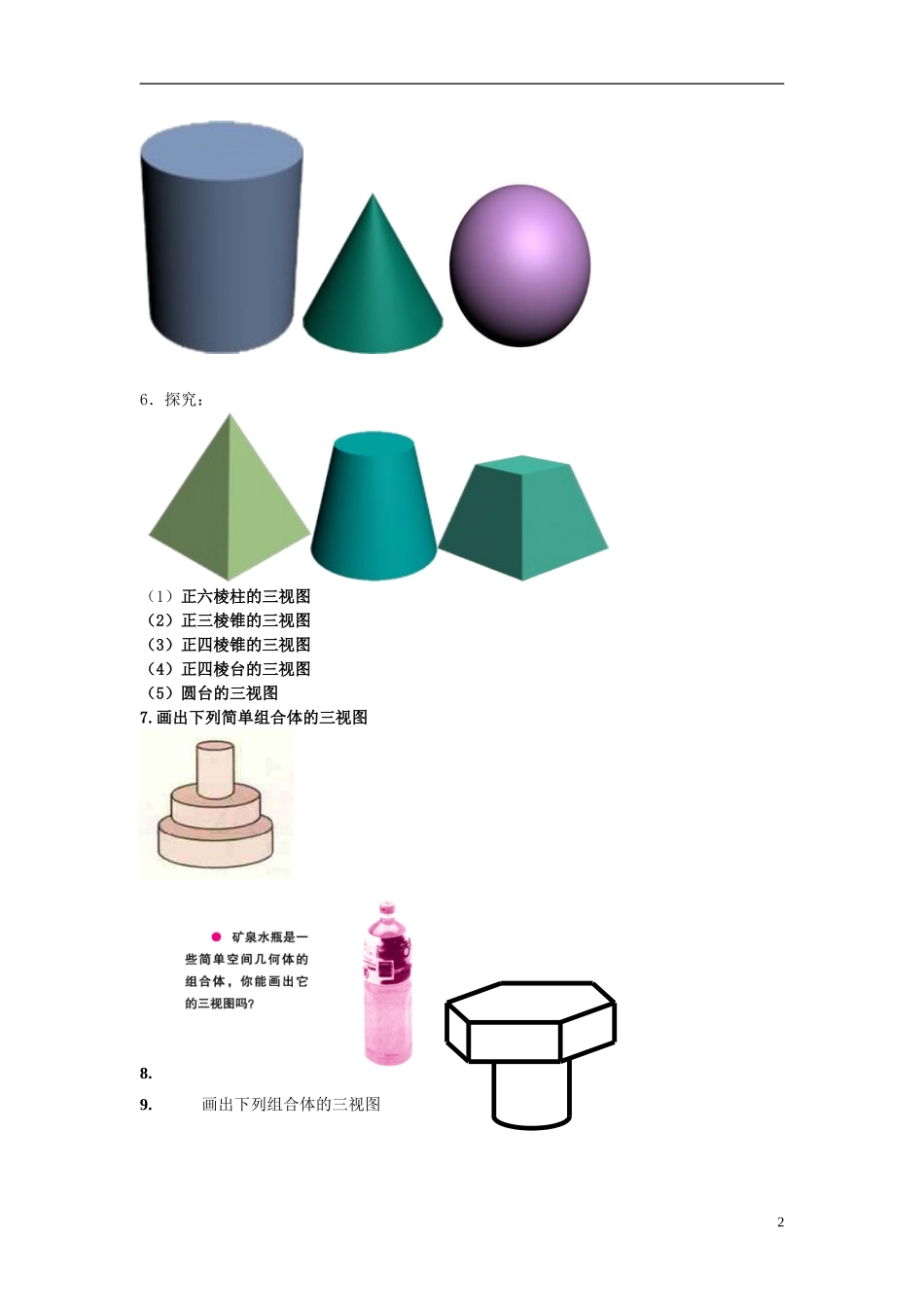

空间几何体的三视图预习提纲一.复习回顾1.中心投影2.平行投影1.实物演示,从而引入本节课的重点内容------三视图2.三视图的概念正视图侧视图俯视图3.例1、如图所示的长方体的长、宽、高分别为5cm、4cm、3cm，画出这个长方体的三视图。问题：①长方体的长、宽、高分别指哪个尺寸？②这个长方体的三视图分别是什么形状的？③正视图、侧视图和俯视图的长方形的长宽高分别为多少厘米？④正视图和侧视图中有没有相同的线段？正视图和俯视图呢？侧视图和俯视图呢？4..三视图的画法规则5.5cm3cm4cm16．探究：（1）正六棱柱的三视图（2）正三棱锥的三视图（3）正四棱锥的三视图（4）正四棱台的三视图（5）圆台的三视图7.画出下列简单组合体的三视图8.9.画出下列组合体的三视图2探究:如果给出你该物体的三视图,你能返回原图形吗?10.高考题欣赏（全国新课标文）在一个几何体的三视图中，正视图与俯视图如右图所示，则相应的侧视图可以为空间几何体的三视图小测及课后作业------栾红霞3小测1：下列两组三视图分别是什么几何体？正视图侧视图俯视图正视图侧视图俯视图小测2：4正视图侧视图俯视图小测3：下面组合体的侧视图是（）ABC高考题欣赏（全国新课标文）（8）在一个几何体的三视图中，正视图与俯视图如右图所示，则相应的侧视图可以为D5作业：右图是一个物体的三视图，则此三视图所描述的物体是下列几何体中的（）.A．B.C．D．正视图侧视图俯视图6
