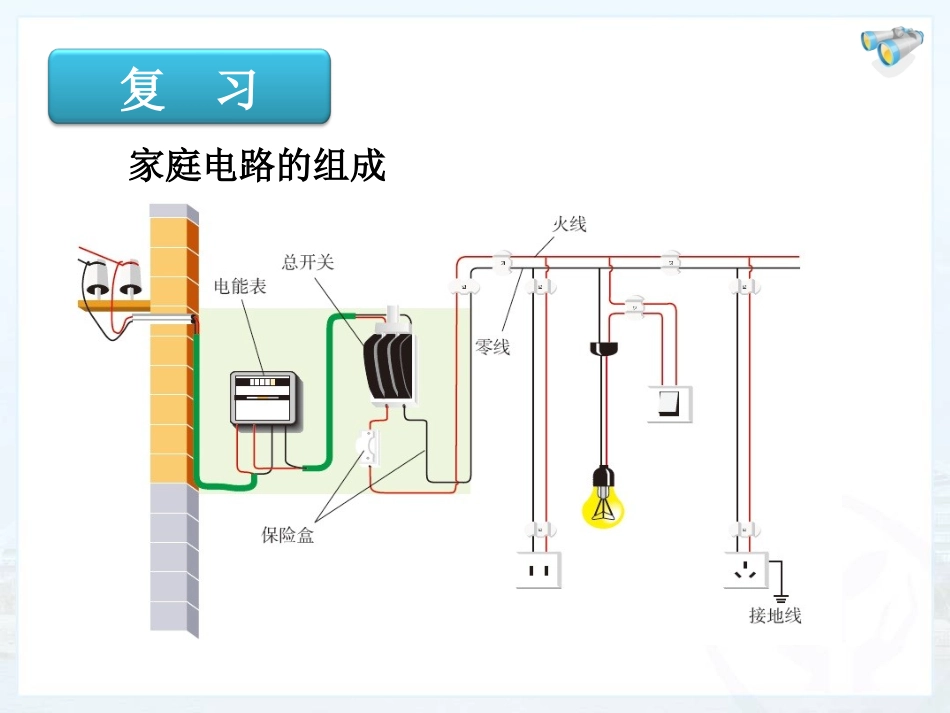

第十九章第２节家庭电路中电流过大的原因家庭电路的组成复习我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成额定电流更大的，请你说一说这种改造的必要性。想想议议【解析】（1）电线换成更粗的，材料不变，长度不变，横截面积增大，电阻变小．（2）根据Q=I2Rt，电阻变小，电流在导线上产生的热量变小,就能使输电线上消耗的电能减少，节省电能．（3）在线路改造时，还把电能表换成额定电流更大的，根据P=UI，电压不变，电流增大，功率增大，改造后家庭中可以使用的用电器总功率将变大．根据P=UI，可以得到家庭电路中的电压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。UPI1．家庭电路中的总功率：P=P1+P2+…+Pn2．用电器的总功率过大是家庭电路中电流过大的原因之一。一、家用电器的总功率对家庭电路的影响一、家用电器的总功率对家庭电路的影响3．用电器的总功率过大的危害根据焦耳定律可知，电流过大，产生的热量容易引发火灾。1．小明观察到自家电能表上标有“220V10A”字样，请你帮他分析一下：（1）该电能表允许安装用电器的最大功率应是多少？（2）他家已经安装了500W洗衣机、200W电视机、100W电冰箱各1台，以及19W节能灯6只，他还能再安装一台功率为1200W的空调吗？练一练2．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解（1）空调接入家庭电路使用，电压为220V。练一练I1==≈4.55AP1U103W220VI=I1+I2=4.55A+4.64A=9.19A<10A>2020WP=P1+P2=1000W+1020W=2020W②计算用电器的总功率是否超过电能表允许使用的最大功率（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。P0=UI0=220V×10A=2200WI2==≈4.64AP2U1020W220V所以，从安全用电的角度考虑，可以安装这样一台空调。有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？二、短路对家庭电路的影响二、短路对家庭电路的影响想想议议短路是家庭电路中电流过大的另一个原因。你知道形成家庭电路中短路的原因是什么吗？家庭电路中短路很容易造成火灾。由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。二、短路对家庭电路的影响二、短路对家庭电路的影响为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。二、短路对家庭电路的影响二、短路对家庭电路的影响各种保险丝短路短路用电器的总功率过大用电器的总功率过大课堂练习课堂练习课堂练习课堂练习1、电路中电流过大的原因是（）或（）1、电路中电流过大的原因是（）或（）2、家庭电路中引起保险丝熔断的原因是（）A、保险丝太粗不合格B、所有用电器同时工作C、一定是短路造成的D、可能接入了大功率电热器D3、某家庭电路，已有两盏电灯正常发光，如果再使用一个电熨斗，则该电路的（）A、总电流变大B、总电压变大C、总电阻变大D、总功率变大AD三、保险丝三、保险丝1．保险丝的材料：铅锑合金保险丝的电阻比较大，熔点比较低观察保险盒和闸刀开关上的保险丝。三、保险丝三、保险丝三、保险丝三、保险丝拓展知识：保险丝有两种电流值：额定电流值和熔断电流值，电流值较大的是熔断电流。保险丝盘和保险管铜帽上标出的是它们的额定电流。我国的标准规定：保险丝的熔断电流是额定电流的2倍。当通过保险丝的电流超过额定电流时，保险丝不一定立即熔断，而是超过得越多，熔断得越快。当通过保险丝的电流为额定电流的1.45倍时，熔断的时间不超过5min；当通过保险丝的电流为额定电流的2倍（即等于熔断电流）时，熔断的时间不超过1min。三、保险丝三、保险丝问题：同样是保险丝，为什么有粗有细，它们有什么不同?预设：制作材料相同、粗细不同的保险丝，电阻不一样。粗的电阻小，细的电阻大。电流流过保险丝时发热，电阻小的保险丝，通过较大的电流才能使其熔断；电阻大的保险丝，通过较小的...
