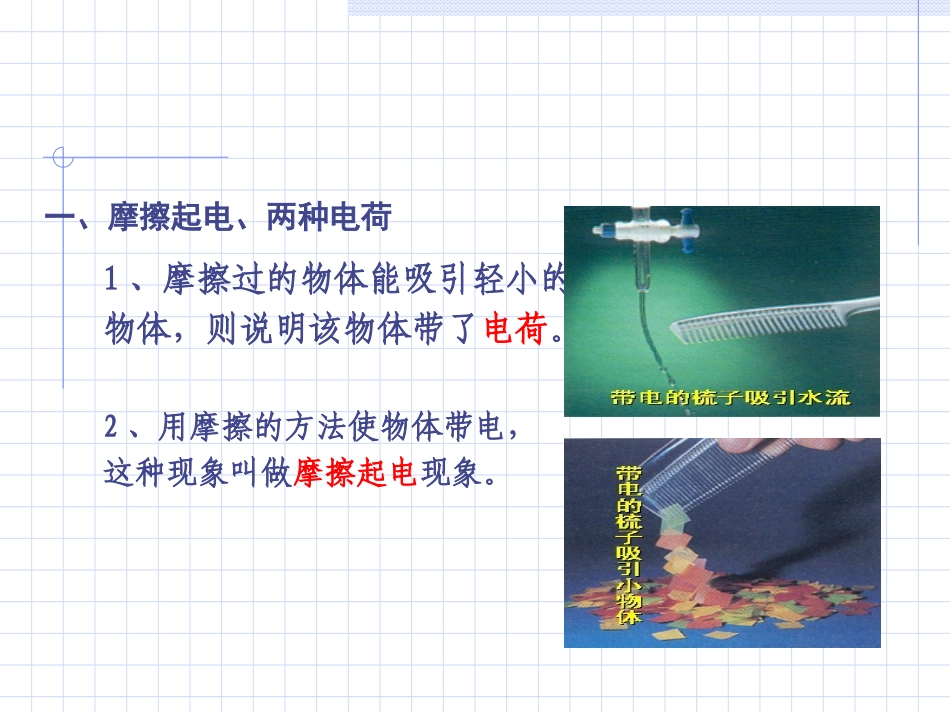

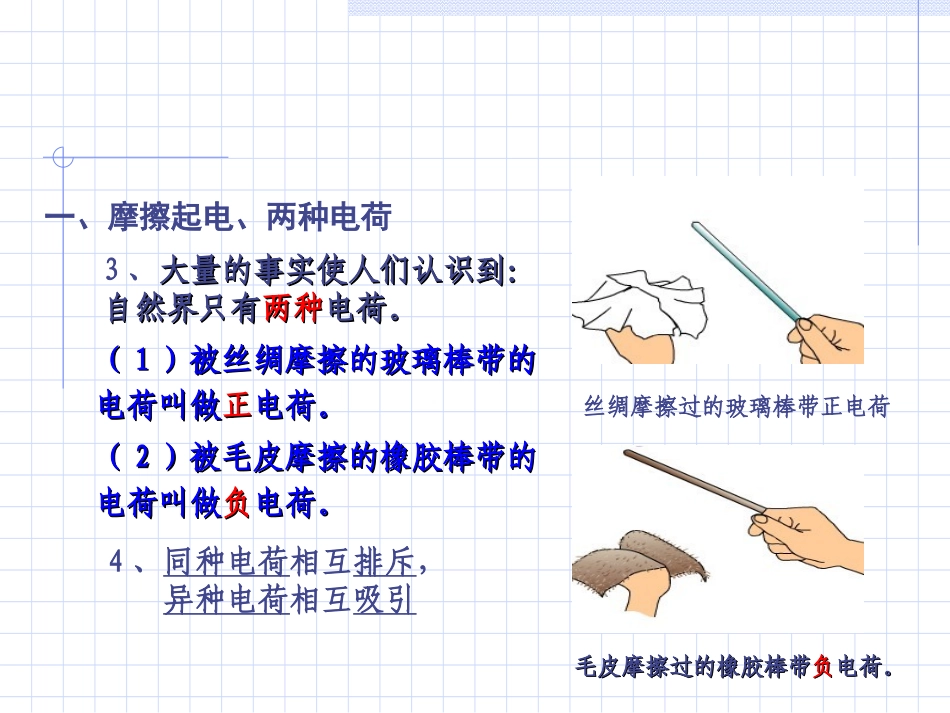

第十五章电流和电路精编复习课件一、摩擦起电、两种电荷1、摩擦过的物体能吸引轻小的物体，则说明该物体带了电荷。2、用摩擦的方法使物体带电，这种现象叫做摩擦起电现象。一、摩擦起电、两种电荷3、大量的事实使人们认识到：大量的事实使人们认识到：自然界只有自然界只有两种两种电荷。电荷。（（11）被丝绸摩擦的玻璃棒带的）被丝绸摩擦的玻璃棒带的电荷叫做电荷叫做正正电荷。电荷。（（22）被毛皮摩擦的橡胶棒带的）被毛皮摩擦的橡胶棒带的电荷叫做电荷叫做负负电荷。电荷。丝绸摩擦过的玻璃棒带正电荷毛皮摩擦过的橡胶棒带毛皮摩擦过的橡胶棒带负负电荷。电荷。4、同种电荷相互排斥，异种电荷相互吸引一、摩擦起电、两种电荷5、验电器（1）作用：实验室里常用验电器来检验物体是否带电。（（22））原理原理：同种电荷互相排斥：同种电荷互相排斥（（33））结构结构：金属球、金属杆、：金属球、金属杆、金属箔金属箔一、摩擦起电、两种电荷6、电荷量：电荷的多少（1）单位：库仑，简称库，（3）一根摩擦过的玻璃棒或者橡胶棒上所带的电荷，大约有10-7C.一片带电的云上所带的电荷大约有几十库仑。（2）符号：C丝绸摩擦过的玻璃棒带10-7C正电荷一、摩擦起电、两种电荷7、原子的结构、元电荷（1）汤姆孙发现电子（2）原子结构：原子核和电子。（3）原子核带正电，电子带负电（4）电子是带有最小电荷的粒子。人们把最小电荷叫做元电荷常用符号e表示。e=1.6×10-19C（5）任何带电体所带电荷都是e的整数倍一、摩擦起电、两种电荷9、导体和绝缘体（1）导体:善于导电的物体.如:金属、人体、大地、酸、碱、盐的水溶液等。（2）绝缘体:不善于导电的物体。如:橡胶、玻璃、塑料、陶瓷等。（3）金属导电靠自由电子。8、电荷在导体中定向移动二、电流和电路1、电流（1）电荷的定向移动形成电流（2）方向：规定正电荷移动的方向为电流方向。电流I电流I正极用电器负极（3）当电路闭合时，在电源外部，电流方向是从电源正极经过用电器流向电源负极。（4）二极管：单向导电性二、电流和电路1、电流（1）电荷的定向移动形成电流（2）方向：规定正电荷移动的方向为电流方向。正极用电器负极（3）当电路闭合时，在电源外部，电流方向是从电源正极经过用电器流向电源负极。（4）二极管：单向导电性二极管元件符号二极管2、电路的构成用电器电源开关导线（1）电源：提供电能的装置。如：发电机、电池（2）用电器：消耗电能的装置如：灯泡、发电机、门铃（3）导线：输送电能的装置（4）开关：控制电路的通断二、电流和电路二、电流和电路3、电路中的三种状态(3)短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。（2）断路（开路）:当开关未闭合，或者电线某处断开。（1）通路：电路连接后，处处连通的电路。LDS小明短路如图所示的电路中，当开关S闭合后A铃响灯灭B铃响灯也亮C铃不响灯灭D铃不响灯亮S二、电流和电路4、电路图（1）作图注意：符号要统一，连线要横平竖直，导线不要交叉。（2）作图举例SS1S2L1L2实物图电路图串联电路并联电路二、电流和电路电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首尾相连尾尾相连若干条通路干路开关控制所有用电器，支路开关只控制它所在支路用电器互不影响L1L2SL1L2S三、串联电路、并联电路四、电流的强弱1、电流：表示电流的强弱。用I表示2、单位：安培。简称：安符号：A常用单位：毫安（mA）、微安（μA）3、单位换算：1A=103mA1mA=103μA1A=106μA4、电流的测量：电流表四、电流的强弱4、电流表的使用方法1、电流表必须和被测用电器串联2、电流从红色“+”接线柱流入，从黑色“”–接线柱流出。3、被测电流不能超过电流表量程4、任何情况下不能使电流表直接连到电源的两极电流定义：概念表示电流强弱的物理量，用I表示。安培，简称安，用A表示单位：仪器：连接方法电流正入负出串联在电路中测量符号电流表使用A不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA）四、串联、并联及其电流规律串联电路：把电路元件逐个顺序连接起来的电路。1、...
