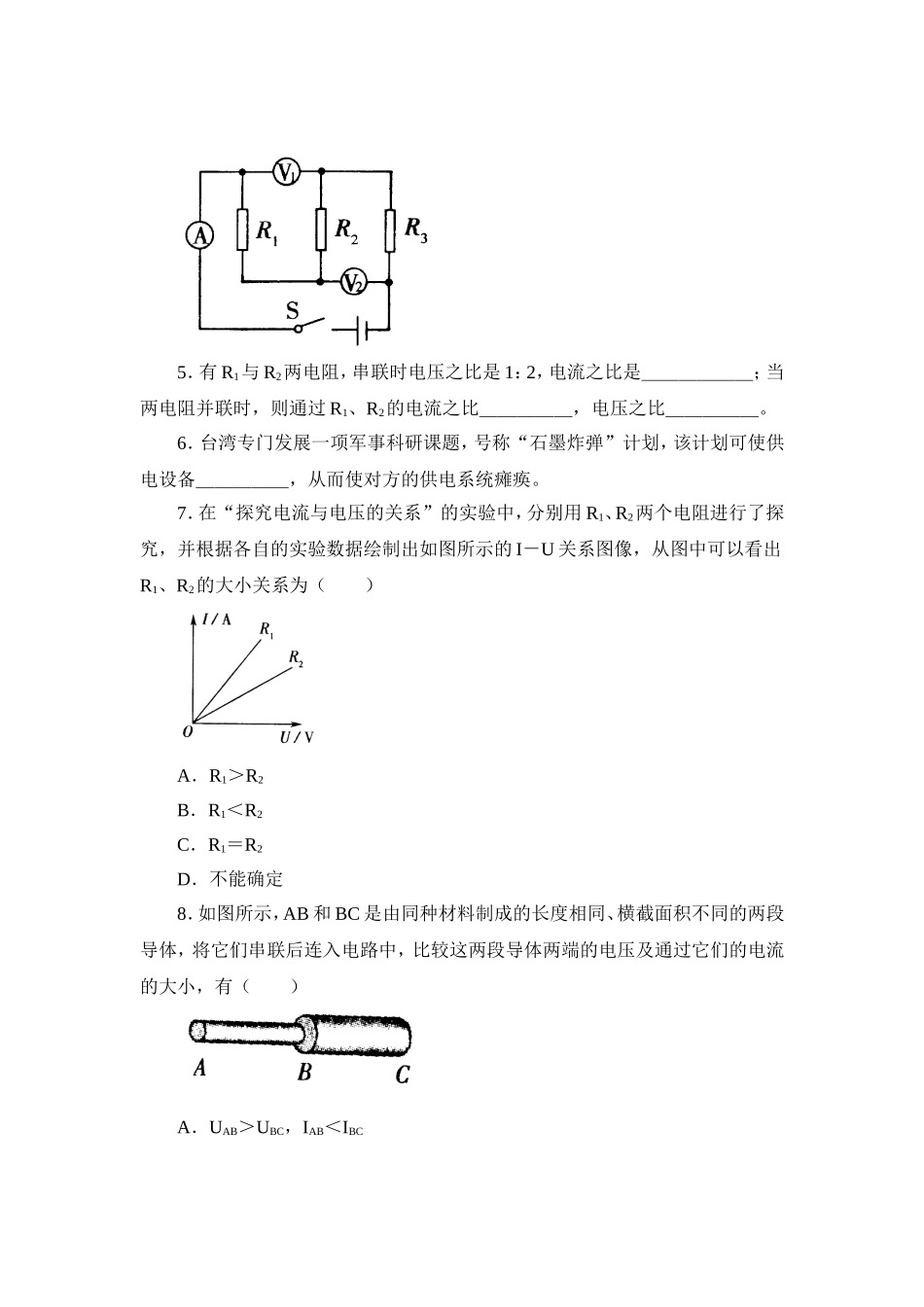

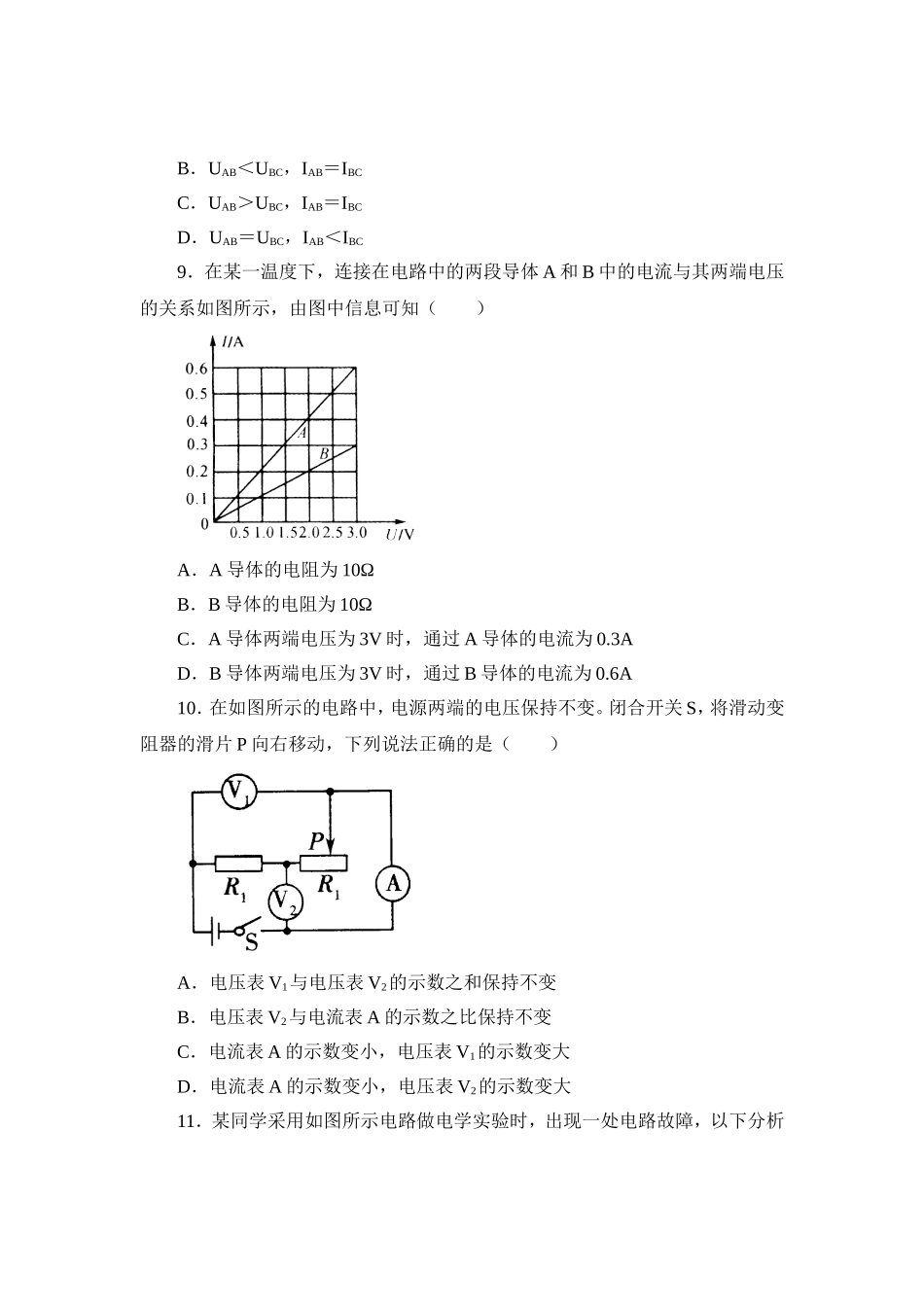

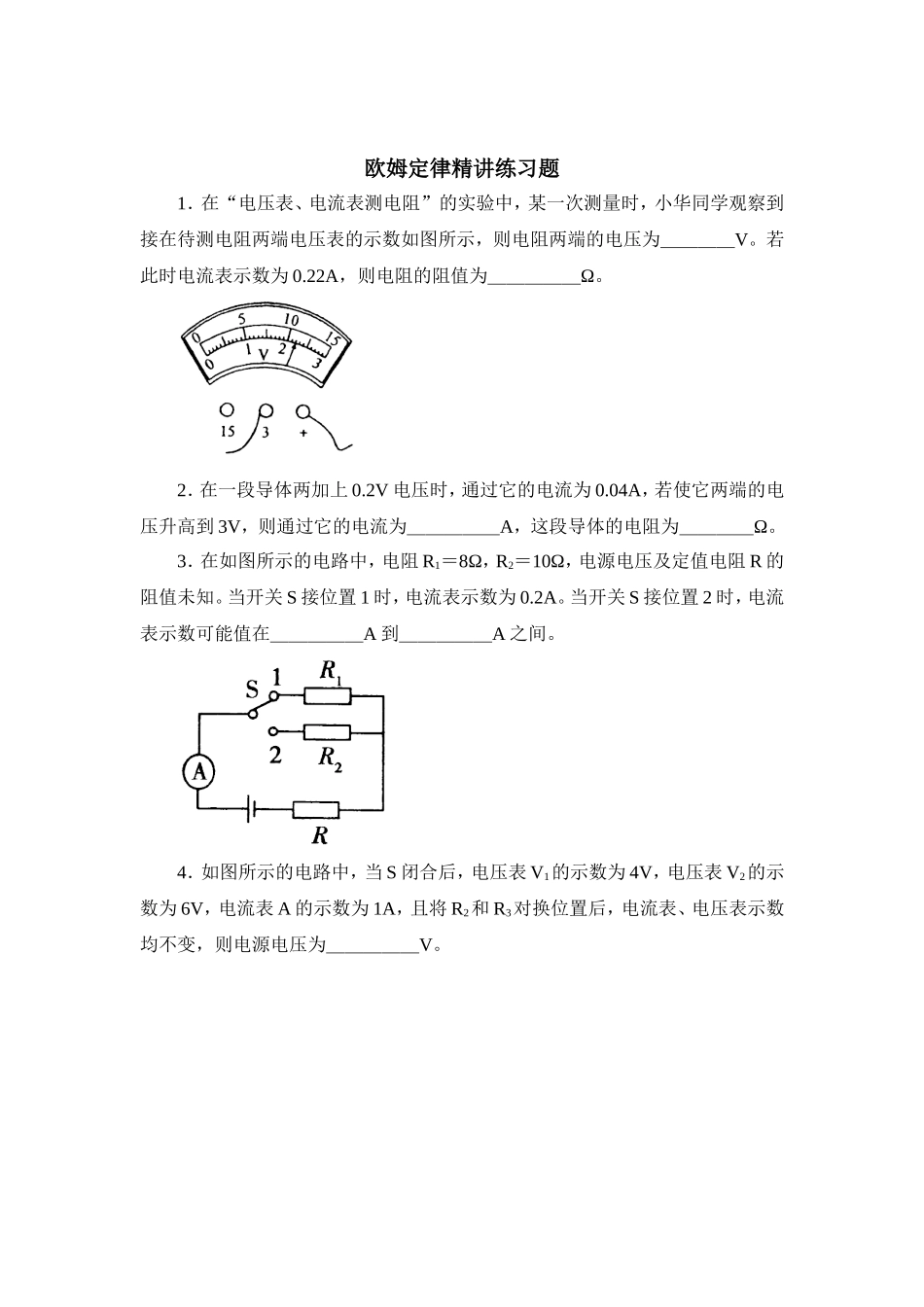

欧姆定律精讲练习题1．在“电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为＿＿＿＿V。若此时电流表示数为0.22A，则电阻的阻值为＿＿＿＿＿Ω。2．在一段导体两加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为＿＿＿＿＿A，这段导体的电阻为＿＿＿＿Ω。3．在如图所示的电路中，电阻R1＝8Ω，R2＝10Ω，电源电压及定值电阻R的阻值未知。当开关S接位置1时，电流表示数为0.2A。当开关S接位置2时，电流表示数可能值在＿＿＿＿＿A到＿＿＿＿＿A之间。4．如图所示的电路中，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，且将R2和R3对换位置后，电流表、电压表示数均不变，则电源电压为＿＿＿＿＿V。5．有R1与R2两电阻，串联时电压之比是1：2，电流之比是＿＿＿＿＿＿；当两电阻并联时，则通过R1、R2的电流之比＿＿＿＿＿，电压之比＿＿＿＿＿。6．台湾专门发展一项军事科研课题，号称“石墨炸弹”计划，该计划可使供电设备＿＿＿＿＿，从而使对方的供电系统瘫痪。7．在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I－U关系图像，从图中可以看出R1、R2的大小关系为（）A．R1＞R2B．R1＜R2C．R1＝R2D．不能确定8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB＞UBC，IAB＜IBCB．UAB＜UBC，IAB＝IBCC．UAB＞UBC，IAB＝IBCD．UAB＝UBC，IAB＜IBC9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A10．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大11．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路12．如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（）A．电流表的读数变大，电压表的读数变小，灯泡变暗B．电流表的读数变小，电压表的读数变大，灯泡变亮C．电流表、电压表的读数都变小，灯泡变暗D．电流表、电压表的读数都变大，灯泡变亮13．请用笔画线代替导线完成如图所示电路的连接，要求满足闭合开关后，向右移动滑动变阻器滑片的过程中：（1）小灯泡变亮，电压表V1的示数变小，电压表V2有示数且保持不变；（2）导线不能交叉（电源电压保持不变）。14．现有一个可以显示通过自身电流的电阻器Rg，其允许通过的最大电流为1mA，阻值约为几百欧。另外还提供以下器材：量程为0～10V的电压表，阻值为7500Ω的定值电阻R0、电压可调的电源、开关各一只，导线若干。为了测出这一电阻器Rg的阻值，甲、乙两同学分别设计了如图所示两个电路：（1）你认为应选用＿＿＿＿电路（填“甲”或“乙”）；（2）选用了正确的电路后，得到下表中的四组数据，请根据表中数据在坐标纸上作出U－I图象。实验序号电压表示数U/VRg显示电流I/mA12.00.2524.00.5036.00.7648.00.9915．在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有“50Ω1A”），两个定值电阻（10Ω和5Ω）、电压表、电流表、电源等器材对此进行了探究。他们设计了如图甲所示的电路图。（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实...
