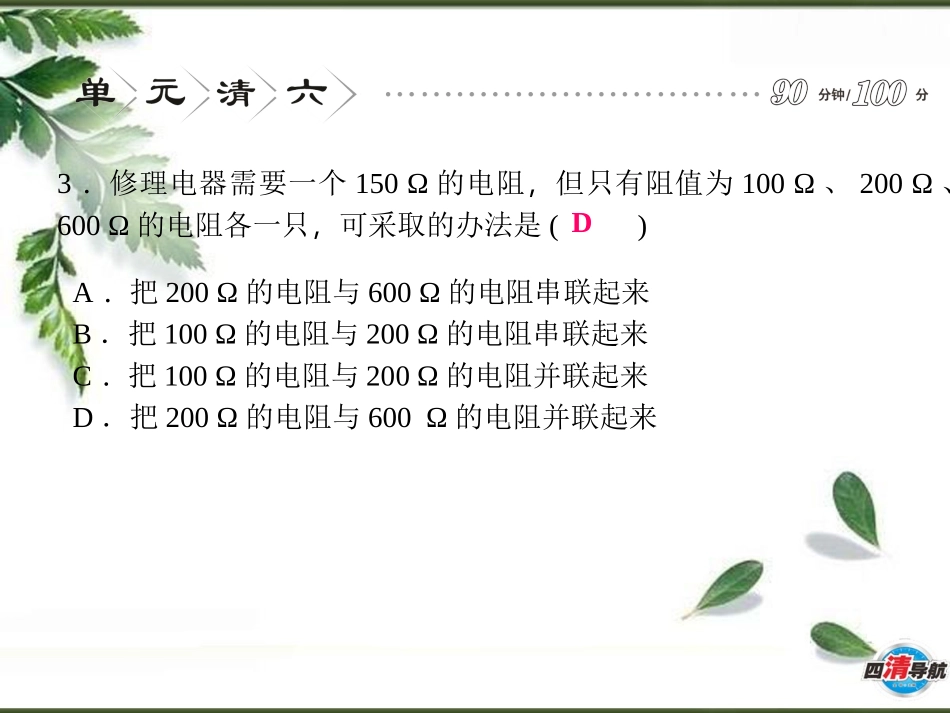

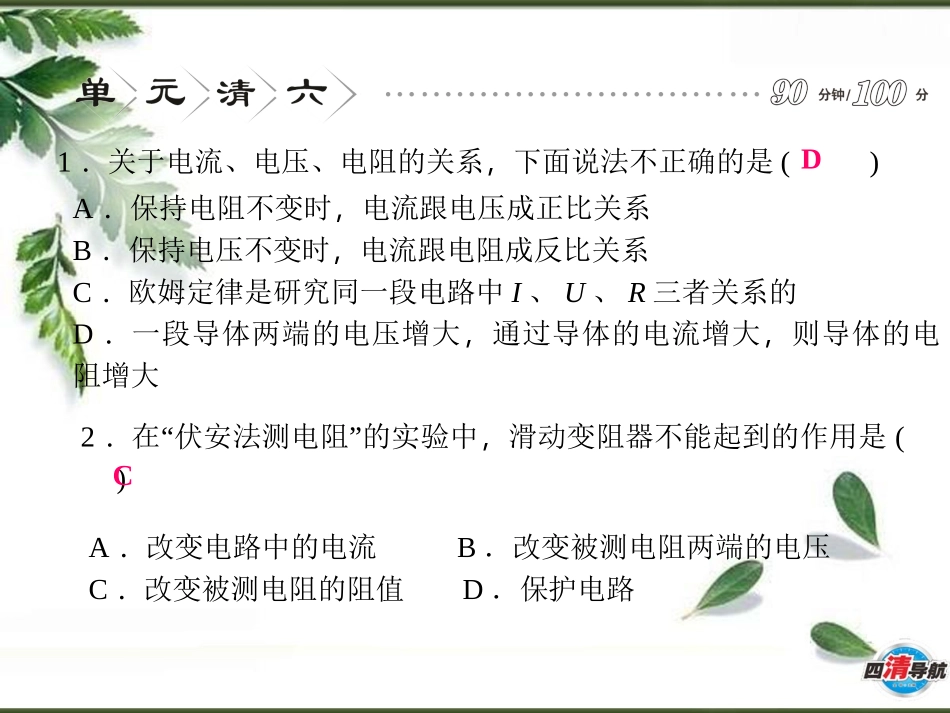

九年级物理上册（人教版）单元清六检测内容：第十七章欧姆定律1．关于电流、电压、电阻的关系，下面说法不正确的是()2．“”在伏安法测电阻的实验中，滑动变阻器不能起到的作用是()A．保持电阻不变时，电流跟电压成正比关系B．保持电压不变时，电流跟电阻成反比关系C．欧姆定律是研究同一段电路中I、U、R三者关系的D．一段导体两端的电压增大，通过导体的电流增大，则导体的电阻增大A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路DC3．修理电器需要一个150Ω的电阻，但只有阻值为100Ω、200Ω、600Ω的电阻各一只，可采取的办法是()A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来D4．市场上一些不法商贩常用纯净水冒充矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强。纯净水是用自来水经过多层过滤后得到的饮用水，矿物质含量较少，导电能力较差。小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水。P、Q是相同的两根细长玻璃管，P内装满已知矿泉水，Q“”内装满待测矿泉水，单刀双掷开S从1拨到2时()A．若电压表示数不变，则Q内是纯净水B．若电压表示数不变，则Q内是矿泉水C．若电压表示数变大，则Q内是纯净水D．若电压表示数变小，则Q内是矿泉水B5．如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，闭合开关S，调节滑为阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如下图所示，其中正确的是()B6．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)()A．电流表示数变大B．电压表示数变大C．电压表和电流表示数的比值变小D．电压表和电流表的示数都变小C7．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的()U/V1.01.52.02.22.52.7I/A0.200.300.400.440.500.54D8．如图所示，电源电压不变，R1、R2、R3为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则()A．电流表A的示数变大，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变小C．电压表V1的示数与电流表A的示数的比值变大D．电压表V2的示数与电流表A的示数的比值变大D9．小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化ΔU1＝|U1－U1′|，滑动变阻器上的电压变化ΔU2＝|U2－U2′|，关于ΔU1与ΔU2的大小比较，下列判断正确的是()A．ΔU1>ΔU2B．ΔU1＝ΔU2C．ΔU1<ΔU2D．无法比较B10．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变。若故障只发生在电阻R1、R2上，用某完好的定值电阻R(R＜R1)替换R2，替换前、后两电表的示数恰好不变，则()A．R1一定断路B．R2一定断路C．R1可能断路D．R2可能断路A11．如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是()A．6VB．5VC．4VD．3VD12．甲、乙两地相距40km，在甲、乙两地之间沿着直线架设了两条输电线，已知输电线每千米的电阻为0.2欧，现输电线在某处发生了短路，为了确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量，当电压表的示数为3.0V时，电流表示数为0.5A，则短路位置离甲地的距离为()A．10kmB．15kmC．30kmD．40kmB13．在“探究电阻上的电流跟电压的关系”时，小伟第一次用了一节干电池，第二次用了两节干电池，他这样做的目的是___________，为达到此目的，另外还可以___________________________________________________________。一个定值电阻阻值为10Ω，接在6V的电源两端，通过它的电流为______mA；若电阻两端不加电压，它的电阻是_____Ω。14．如图所示，通过...
