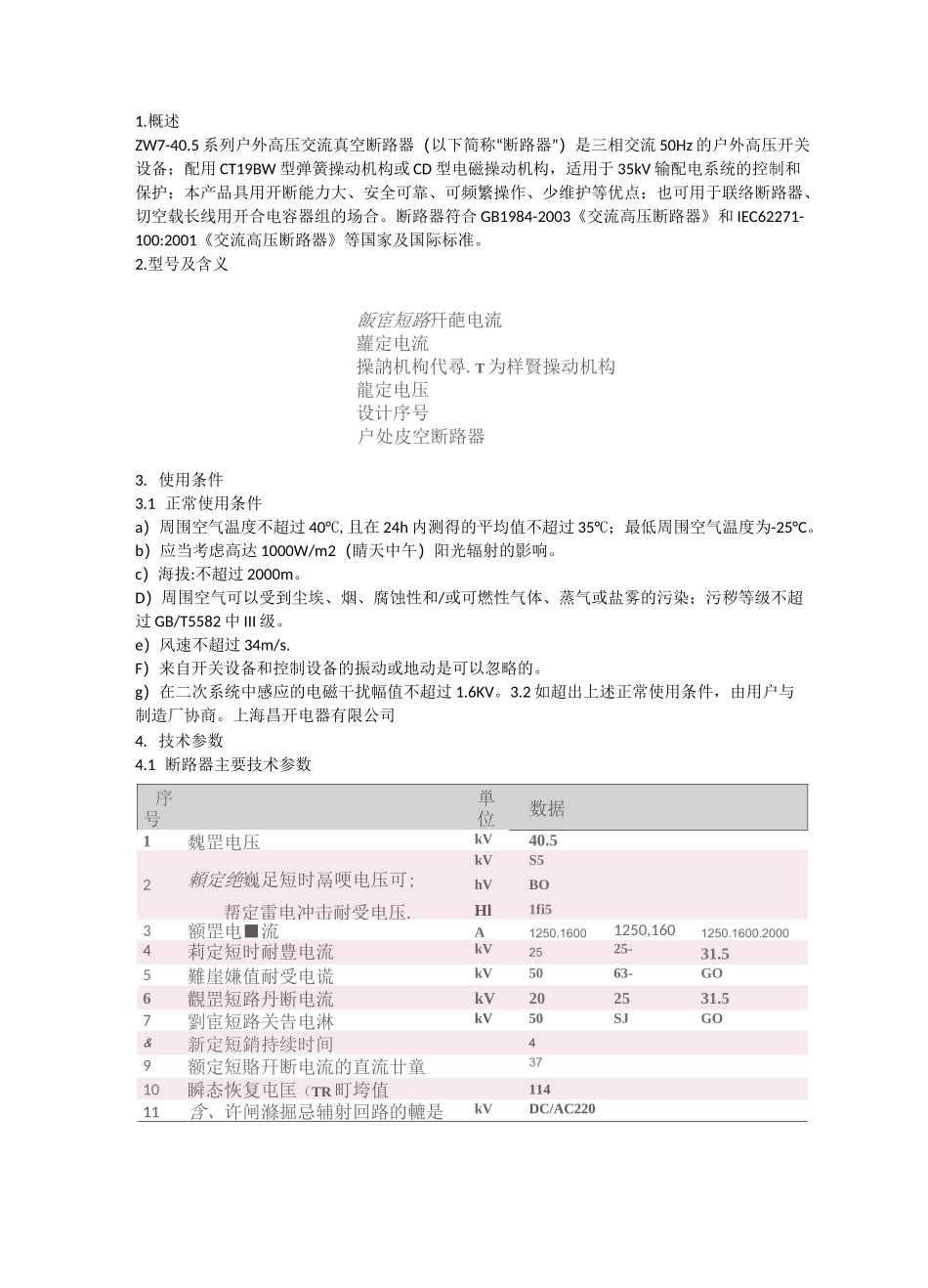

1.概述ZW7-40.5系列户外高压交流真空断路器（以下简称“断路器”）是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。2.型号及含义飯宦短路幵葩电流蘿定电流操訥机枸代尋.T为样賢操动机构龍定电压设计序号户处皮空断路器3.使用条件3.1正常使用条件a）周围空气温度不超过40°C,且在24h内测得的平均值不超过35°C；最低周围空气温度为-25°C。b）应当考虑高达1000W/m2（睛天中午）阳光辐射的影响。c）海拔:不超过2000m。D）周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中III级。e）风速不超过34m/s.F）来自开关设备和控制设备的振动或地动是可以忽略的。g）在二次系统中感应的电磁干扰幅值不超过1.6KV。3.2如超出上述正常使用条件，由用户与制造厂协商。上海昌开电器有限公司4.技术参数4.1断路器主要技术参数序号単位数据1魏罡电压kV40.5kVS52頼定绝巍足短时鬲哽电压可;hVBO帮定雷电冲击耐受电压.Hl1fi53额罡电■流A1250.16001250,16001250.1600.20004莉定短时耐豊电流kV2525-31.55難崖嫌值耐受电谎kV5063-GO6觀罡短路丹断电流kV202531.57劉宦短路关告电淋kV50SJGO&新定短銷持续时间49额定短賂幵断电流的直流廿童3710瞬态恢复屯匡（TR町垮值11411含、许闸滌掘忌辅射回路的轆是电谕电压kVDC/AC220千7一支宪庄油缰a国1ZV.'7^40.5路籌灭艷室结仁上出线鱼真空迪绛4一点空柬飙室£软联按4.2断路器装配调整参数序号名称单也数据12额定揺作顒序VC-0.3s-CO-15s-C-(?13分闸时间审014含闻时间1&全开断时间ms.^100佬魁定电醍充能开瞬电流A5017E2--C2-M2(1000C)芻定短路开断电诱开断毅數205.结构和工作原理5.1该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。5.1.1断路器灭弧室灭弧室是断路器的主要部件，如图1所示。断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。5.1.2电流互感器本产品可内配LZZBJ4-40.5型电流互感器，外形如图2所示。电流互感器为穿心浇注式，安装在下瓷瓶内，在电流互感器和下瓷瓶内也用绝缘硅酯填充，用来解决绝缘及凝露问题。断路器最多可装三只电流互感器，每只电流互感器最多可包括四个线圈，其中两个用于测量，两个用于保护。电流变比可根据用户要求选择100〜2000/5等。电流互感器精度高，输出容量大等特点。本厂可根据用户需求，设计制造特殊CT,如准确级为10P20、5P20级或0.2S级、0.1级；额定负载阻抗加大；额定二次电流为1A等，各种具体技术参数可通过协商解决。5.1.3弹簧操动机构及连杆装在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有温控仪、加热器。5.1.4传动机构，包括绝缘拉杆，拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整断路器的超程和触头开距。5.2灭弧原理当动、静触头在操动机构作用下带电分闸时，在触头间将产生真空电弧。同时，由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并维持低的电弧电压。在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质...
