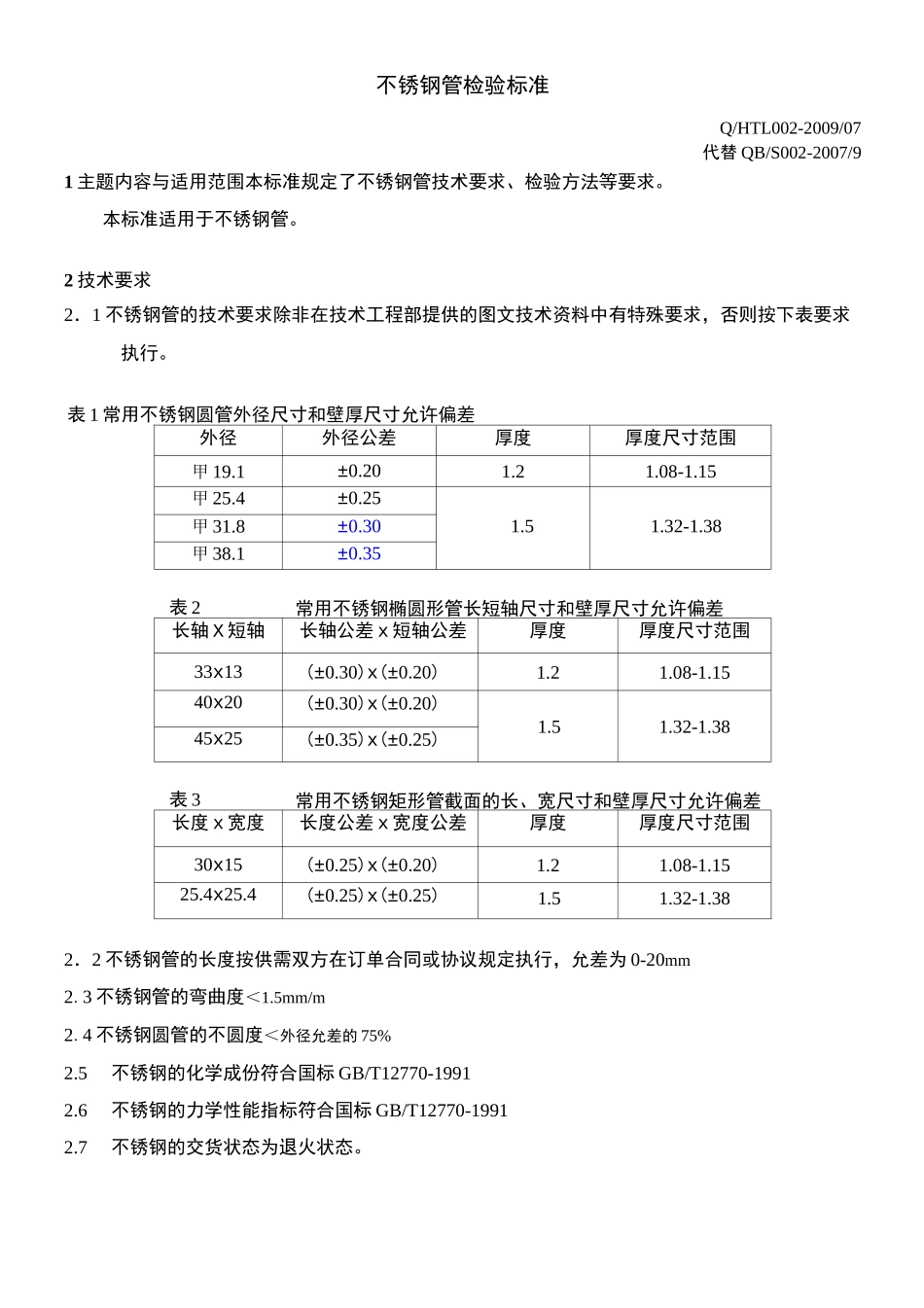

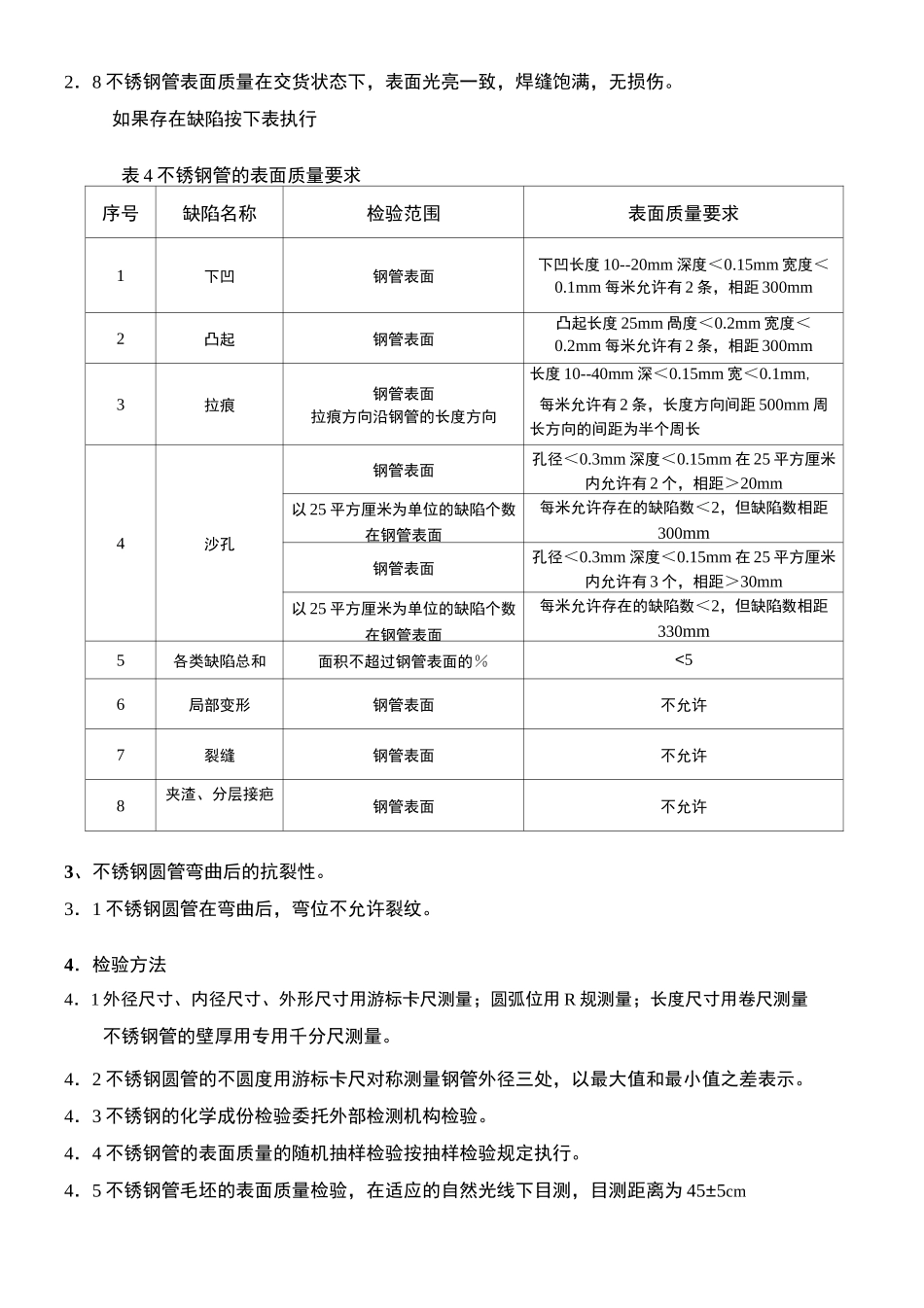

不锈钢管检验标准Q/HTL002-2009/07代替QB/S002-2007/91主题内容与适用范围本标准规定了不锈钢管技术要求、检验方法等要求。本标准适用于不锈钢管。2技术要求2．1不锈钢管的技术要求除非在技术工程部提供的图文技术资料中有特殊要求，否则按下表要求执行。表1常用不锈钢圆管外径尺寸和壁厚尺寸允许偏差外径外径公差厚度厚度尺寸范围甲19.1±0.201.21.08-1.15甲25.4±0.25甲31.8±0.301.51.32-1.38甲38.1±0.35表2常用不锈钢椭圆形管长短轴尺寸和壁厚尺寸允许偏差长轴X短轴长轴公差x短轴公差厚度厚度尺寸范围33x13(±0.30)x(±0.20)1.21.08-1.1540x20(±0.30)x(±0.20)1.51.32-1.3845x25(±0.35)x(±0.25)表3常用不锈钢矩形管截面的长、宽尺寸和壁厚尺寸允许偏差长度x宽度长度公差x宽度公差厚度厚度尺寸范围30x15(±0.25)x(±0.20)1.21.08-1.1525.4x25.4(±0.25)x(±0.25)1.51.32-1.382．2不锈钢管的长度按供需双方在订单合同或协议规定执行，允差为0-20mm2.3不锈钢管的弯曲度＜1.5mm/m2.4不锈钢圆管的不圆度＜外径允差的75%2.5不锈钢的化学成份符合国标GB/T12770-19912.6不锈钢的力学性能指标符合国标GB/T12770-19912.7不锈钢的交货状态为退火状态。2．8不锈钢管表面质量在交货状态下，表面光亮一致，焊缝饱满，无损伤。如果存在缺陷按下表执行表4不锈钢管的表面质量要求序号缺陷名称检验范围表面质量要求1下凹钢管表面下凹长度10--20mm深度＜0.15mm宽度＜0.1mm每米允许有2条，相距300mm2凸起钢管表面凸起长度25mm咼度＜0.2mm宽度＜0.2mm每米允许有2条，相距300mm3拉痕钢管表面拉痕方向沿钢管的长度方向长度10--40mm深＜0.15mm宽＜0.1mm,每米允许有2条，长度方向间距500mm周长方向的间距为半个周长4沙孔钢管表面孔径＜0.3mm深度＜0.15mm在25平方厘米内允许有2个，相距＞20mm以25平方厘米为单位的缺陷个数在钢管表面每米允许存在的缺陷数＜2，但缺陷数相距300mm钢管表面孔径＜0.3mm深度＜0.15mm在25平方厘米内允许有3个，相距＞30mm以25平方厘米为单位的缺陷个数在钢管表面每米允许存在的缺陷数＜2，但缺陷数相距330mm5各类缺陷总和面积不超过钢管表面的％<56局部变形钢管表面不允许7裂缝钢管表面不允许8夹渣、分层接疤钢管表面不允许3、不锈钢圆管弯曲后的抗裂性。3．1不锈钢圆管在弯曲后，弯位不允许裂纹。4．检验方法4．1外径尺寸、内径尺寸、外形尺寸用游标卡尺测量；圆弧位用R规测量；长度尺寸用卷尺测量不锈钢管的壁厚用专用千分尺测量。4．2不锈钢圆管的不圆度用游标卡尺对称测量钢管外径三处，以最大值和最小值之差表示。4．3不锈钢的化学成份检验委托外部检测机构检验。4．4不锈钢管的表面质量的随机抽样检验按抽样检验规定执行。4．5不锈钢管毛坯的表面质量检验，在适应的自然光线下目测，目测距离为45±5cm34．6不锈钢管抛光后的表面质量检验，按不锈钢管的抛光表面质量检验标准执行。4．7不锈钢圆管在常温下，做冷弯试验，以检查钢管的抗裂性。弯曲角度为90，弯曲半径以产品的弯曲半径为标准，焊缝位于弯曲方向的内侧面弯曲完工后，观察焊缝是否开裂。编制评审批准
