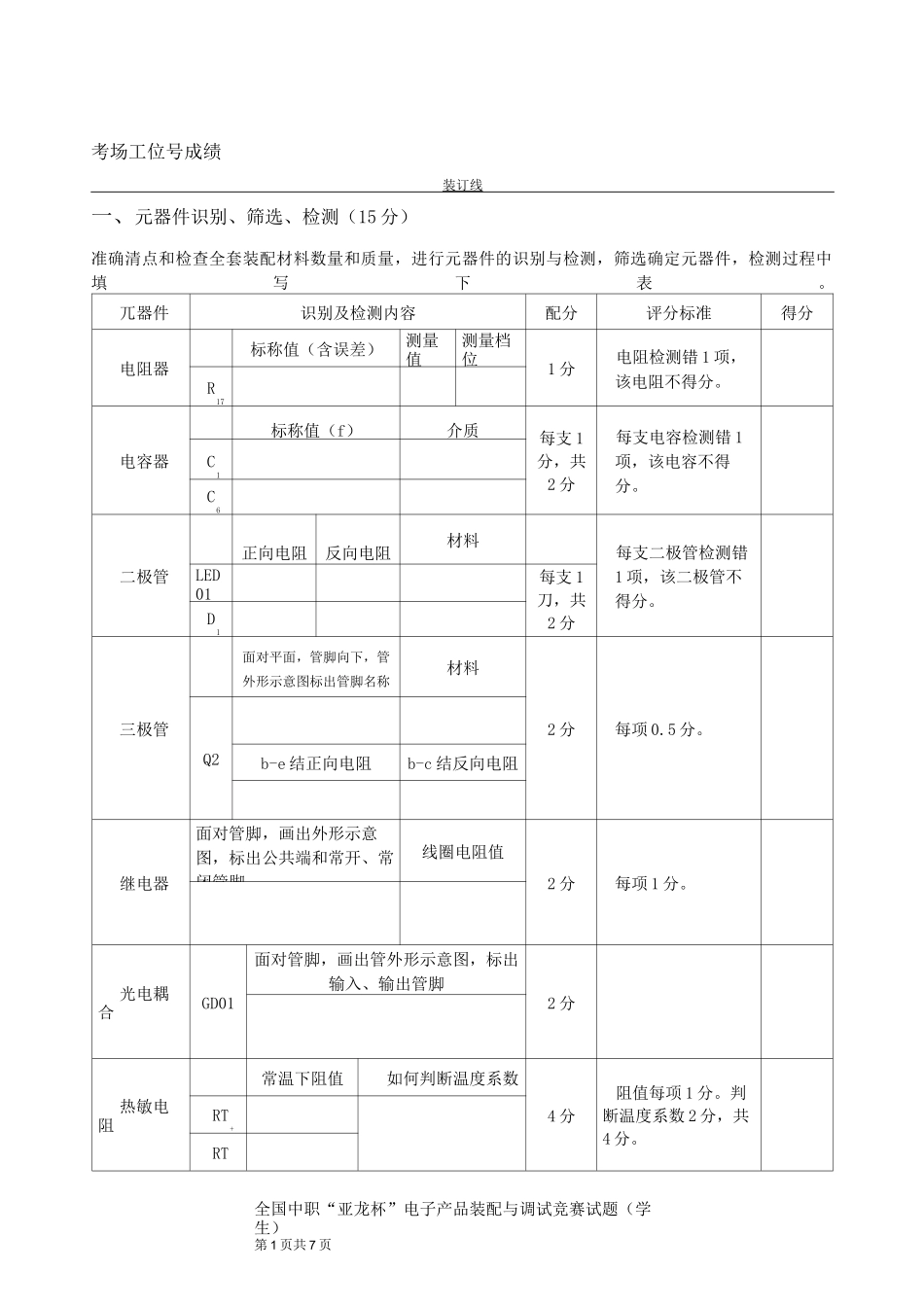

全国中职“亚龙杯”电子产品装配与调试竞赛试题（学生）第1页共7页考场工位号成绩装订线一、元器件识别、筛选、检测（15分）准确清点和检查全套装配材料数量和质量，进行元器件的识别与检测，筛选确定元器件，检测过程中填写下表。兀器件识别及检测内容配分评分标准得分电阻器标称值（含误差）测量值测量档位1分电阻检测错1项，该电阻不得分。R17电容器标称值（f）介质每支1分，共2分每支电容检测错1项，该电容不得分。C1C6二极管正向电阻反向电阻材料每支二极管检测错1项，该二极管不得分。LED01每支1刀，共2分D1三极管面对平面，管脚向下，管外形示意图标出管脚名称材料2分每项0.5分。Q2b-e结正向电阻b-c结反向电阻继电器面对管脚，画出外形示意图，标出公共端和常开、常闭管脚线圈电阻值2分每项1分。光电耦合GD01面对管脚，画出管外形示意图，标出输入、输出管脚2分热敏电阻常温下阻值如何判断温度系数4分阻值每项1分。判断温度系数2分，共4分。RT+RT全国中职“亚龙杯”电子产品装配与调试竞赛试题（学生）第2页共7页考场工位号成绩装订线二、电路板焊接（15分）要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。疵点：少于5处扣1分；5~10处扣5分；10~20处扣10分；20处以上扣15分。三、电子产品装配（15分）要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。装配不符合工艺要求：少于5处扣1分；5~10处扣5分；10~20处扣10分；20处以上扣15分。四、电子电路的调试（40分）1．实现温控及简易频率测量基本功能（20分）•实现温度控制功能（4分）•实现温度报警功能（4分）•555振荡器和光电耦合放大电路正常工作（4分）•文氏电桥振荡器正常工作（4分）•带通滤波器和放大电路正常工作（4分）2．调试（1）当温度控制电路正常工作时，测试点TP1=8.25V时，测量并记录测试点TP2和TP3的值。（每空1分，共4分）TP2TP3LED1亮，LED2熄灭LED2亮，LED1熄灭注：记录三位有效数字全国中职“亚龙杯”电子产品装配与调试竞赛试题（学生）第3页共7页TP6：记录示波器波形示波器电子计数器频率读数：毫伏表幅度档峰峰周期读数：说明测量值参数:考场工位号成绩装订线（2）利用仪器，检测测试点TP6的信号，记录波形参数并填写下表:~~（9分）（3）当R25、R29接入电路时，调节电路参数，使得TP8输出最大不失真正弦波，此时，测量并记录信号的峰-峰值=。（1分）若在测试点TP8产生频率为2KHz±10%的信号，计算Rx=、Ry=（RC=——），选用Rx为、Ry为。（2分）将经计算后选用的Rx、Ry接入电路板，此时，测量测试点TP11的波形，该测试点的波形为波；若波形有失真，调节，消除波形失真，当波形处于最大不失真状态时，信号幅度（利用毫伏表测量）；信号频率（利用频率计测量）。（4分）五、原理图与PCB板图的设计（15分）要求：1.考生在E盘根目录下建立一个文件夹。文件夹名称为S+工位号。考生所有的文件均保存在该文件夹下。各文件的主文件名：设计数据库文件（工程文件）：s+工位号原理图文件：ssch+XX原理图元件库文件：sslib+XXPcb文件：spcb+XXPcb元件封装库文件：splib+XX其中：XX为考生工位号的后两位。如ssch962007'全国中等职业学校“亚龙杯”电工电子技术技能大赛电子产品装配与调试技能竞赛试题（学生）全国中职“亚龙杯”电子产品装配与调试竞赛试题（学生）第4页共7页a热敏电阻符号图1b继电器元件符号焊盘孔径：be(g@Q)c图4三极管元件引脚对图5继电器元件引脚对考场装工位号成绩订线2.在自己建的原理图元件库文件中绘制热敏电阻RT、继电器KJ1元件符号。（2分）3.绘制原理图，如图6所示。（3分）要求：在原理图下方注明自己的工位号。4.在自己建的元件封装库文件中，绘制以下元件封装。（2分）（1）LED元件封装要求：焊盘之间距离：200mil焊盘直径：60mil图2LED元件封装注：①只有将该元件用于PCB图中此项才有成绩。②如不绘制该元件封装，可用SIP2代替，...
