物料提升机SS100说明书VIP免费

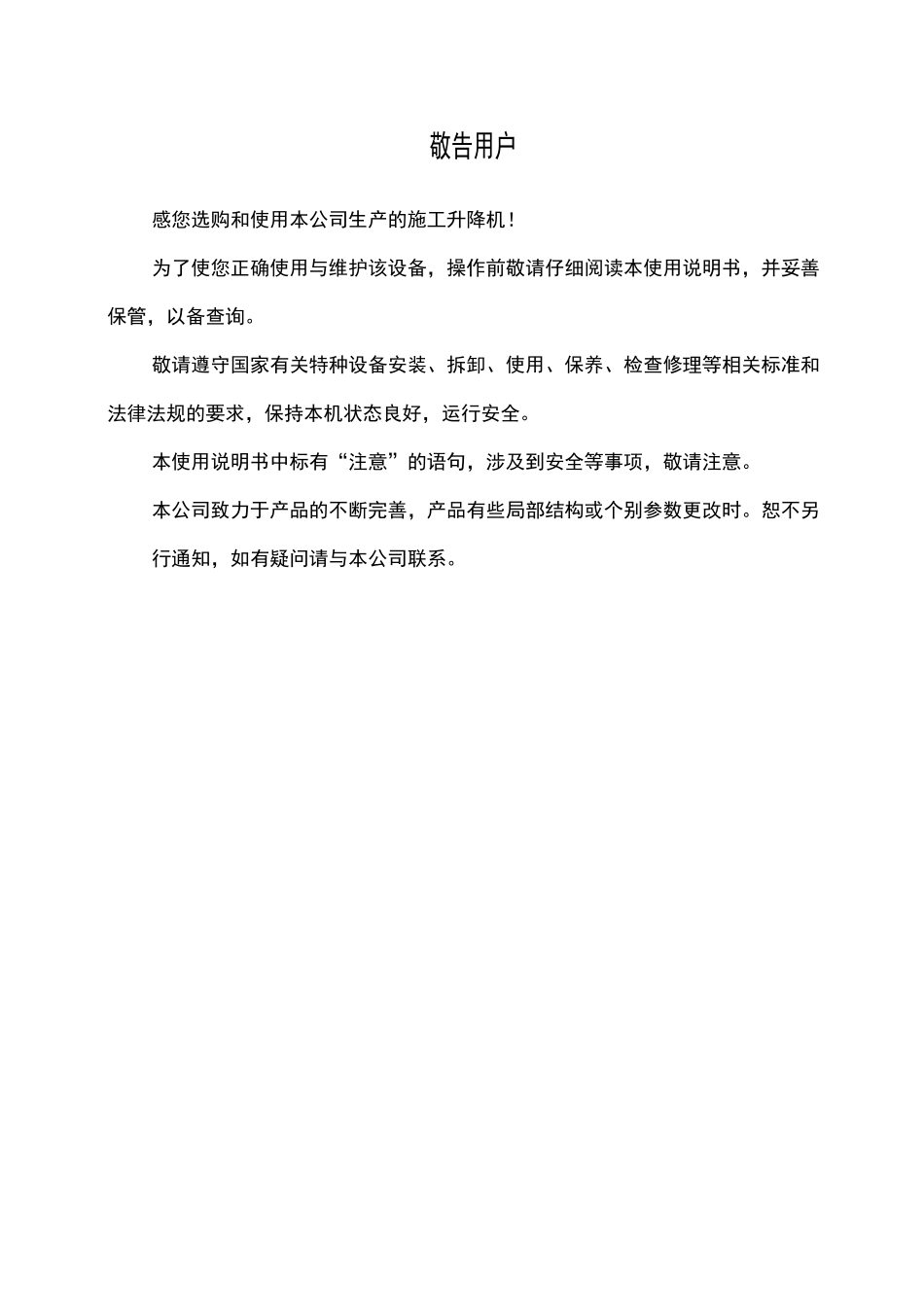

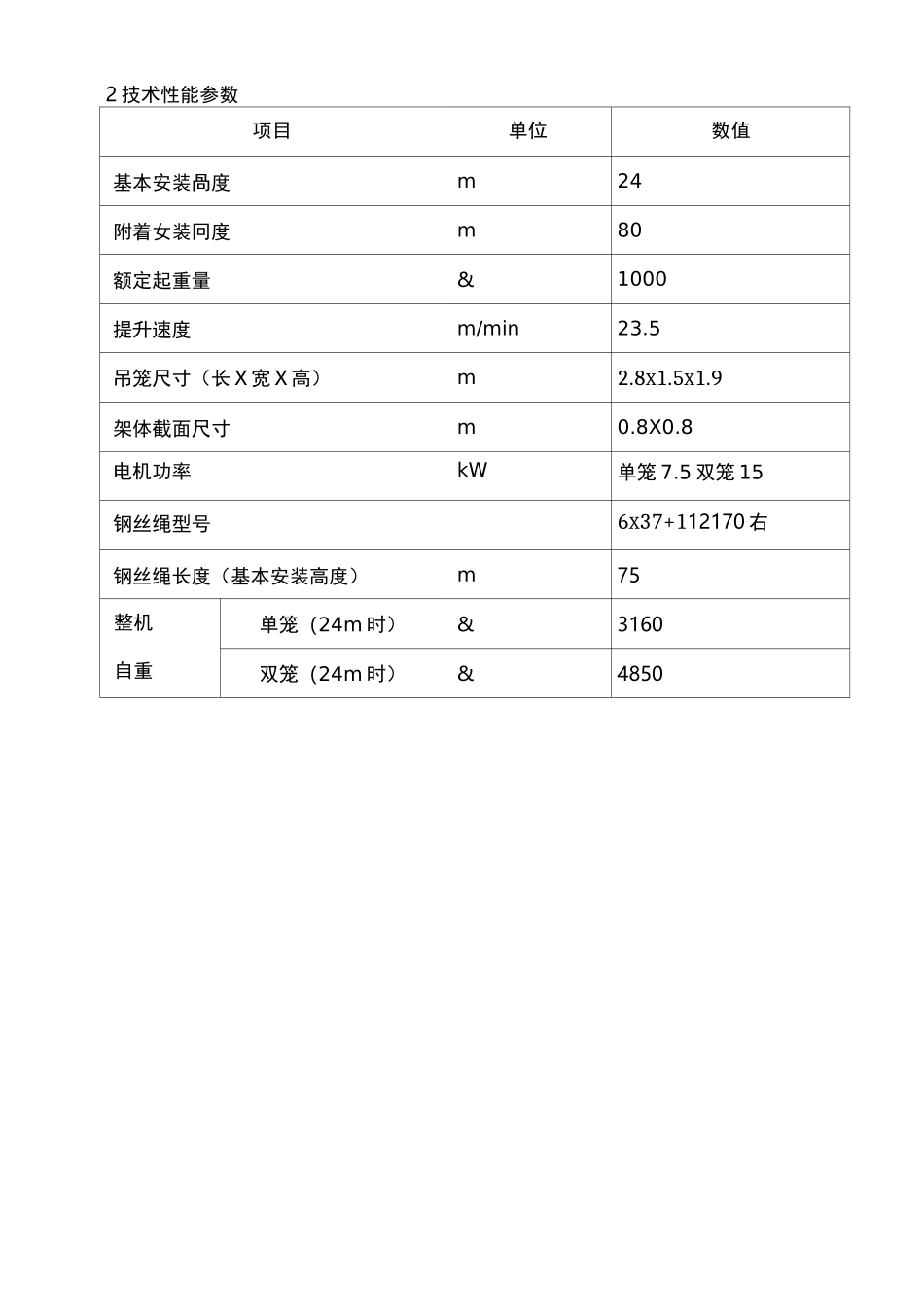

敬告用户感您选购和使用本公司生产的施工升降机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。敬请遵守国家有关特种设备安装、拆卸、使用、保养、检查修理等相关标准和法律法规的要求，保持本机状态良好，运行安全。本使用说明书中标有“注意”的语句，涉及到安全等事项，敬请注意。本公司致力于产品的不断完善，产品有些局部结构或个别参数更改时。恕不另行通知，如有疑问请与本公司联系。1概述SS100；SS100/100型施工升降机（图1）是垂直提升物料的专用机械，它广泛应用予建筑施工、工矿企业、多层车间、仓房、车站码头等场合，具有高效方便、平稳安全等优点。此款施工升降机设置了断绳保护安全装置、停靠安全装置、重量限制器、缓冲装置、上下高度及极限限位器、防松绳装置等安全保护装置。设计符合GB/T10054—2005《施工升降机》；GB10055—2007《施工升降机安全规程》和省DBJ14—015—2002《建筑施工物料提升机安全技术规程》，取得了国家特种设备制造许可证、国家安全装置型式试验合格证和省建设工业产品登记备案证明。断绳保护装置制动性能高于标准要求，滑落距离远小于标准规定的200mm，不损伤轨道，安全可靠。选层及平层控制有两种方式：1手动控制，由操作人员直接控制。2电脑自动定位系统（订货时用户选择）可以轻松地实现选层及平层控制，不需使用手控停层及点车平层。减少了操纵的难度，操纵方便而且停层的准确度好，提高了工作效率。该机不用缆风绳，采用附墙装置，并有自行架设、拆除的装置（吊杆），拆装运输方便。本机有单吊笼和双吊笼两种型式，双吊笼标准节四根主肢均为①76x4无缝管，单吊笼标准节两根主肢为①76x4无缝管，两根主肢为①51x4无缝管，①76x4主肢兼作吊笼运行导轨。用户可根据需要进行选用。2技术性能参数项目单位数值基本安装咼度m24附着女装冋度m80额定起重量&1000提升速度m/min23.5吊笼尺寸（长X宽X高）m2.8X1.5X1.9架体截面尺寸m0.8X0.8电机功率kW单笼7.5双笼15钢丝绳型号6X37+112170右钢丝绳长度（基本安装高度）m75整机自重单笼（24m时）&3160双笼（24m时）&485011天轮架2标准节3附墙架4钢丝绳5吊笼6卷扬机7底架8基础图13产品结构SS100；SS100/100型施工升降机主要由底架、架体、天轮架、吊笼、起升机构、附墙装置、断绳保护装置、停靠装置、重量限制器、电脑自动定位系统等组成。3.1总体布置底架紧固于专用的钢筋混凝土基础上，其上部与架体的基础节、标准节相连。架体顶部为天轮架。卷扬机固定在底架上，提升钢丝绳由卷扬机卷筒引出，经架体顶部的天轮架滑轮，下绕过吊笼提升滑轮，返上绳头固定于天轮架的横梁上。3.2钢结构部分钢结构主要包括底架、架体（基础节、标准节）、天轮架、吊笼、吊杆等。3.2.1底架底架为槽钢组焊而成的平面桁架结构。其上有安装架体基础节的连接法兰、有承托吊笼的缓冲装置。底架左右两边焊有四组槽钢接头分别用螺栓与四个底架支腿连接以增加底架的支撑面积和机体的稳定性。卷扬机：单笼的安装在底架右边（常规）的大梁上，双笼的安装在底架前、后侧的卷扬机框架上。整个底架和卷扬机框架通过地脚螺栓与混凝土基础连接。3.2.2架体架体采用可互换的标准节式结构，通过8.8级M20X170高强度螺栓连接组成。标准节由四根无缝钢管的主肢与三个角钢框架组焊而成，截面为0.8x0.8m,高1.5m。标准芾的四根主肢的两端设计成凸凹结构，以便定位，具体安装高度等于所需提升高度+3.5m。3.2.3天轮架天轮架由天梁、框架及滑轮组成。框架与架体标准节相连。3.2.4吊笼吊笼是由两个b形骨架与吊笼体焊接而成的空间笼体。吊笼体是由角钢夭轮架滑轮重量限制器导轮与钢板网围焊而成，b形骨架由槽钢和角钢组成，顶部焊有安装断绳保护装置的支座，一侧的上部和底部共安装十个滚轮与标准节主肢无缝管吻合紧靠，两提升架之间上部由槽钢吊梁相连，吊梁耳板上装有提升滑轮，起升卷扬机的钢丝绳通过该起升滑轮吊住吊笼，十个滚轮沿架体主肢滚动导向使吊笼上下运行。顶部还设有安全停靠装置和防护栏杆，吊笼进料门能自动启闭，出料门为有平衡配重的上下推拉门。SS1OO单笼施工升降机定货时一定要根据施...
