低密度聚乙烯药用膜、袋标准.VIP免费

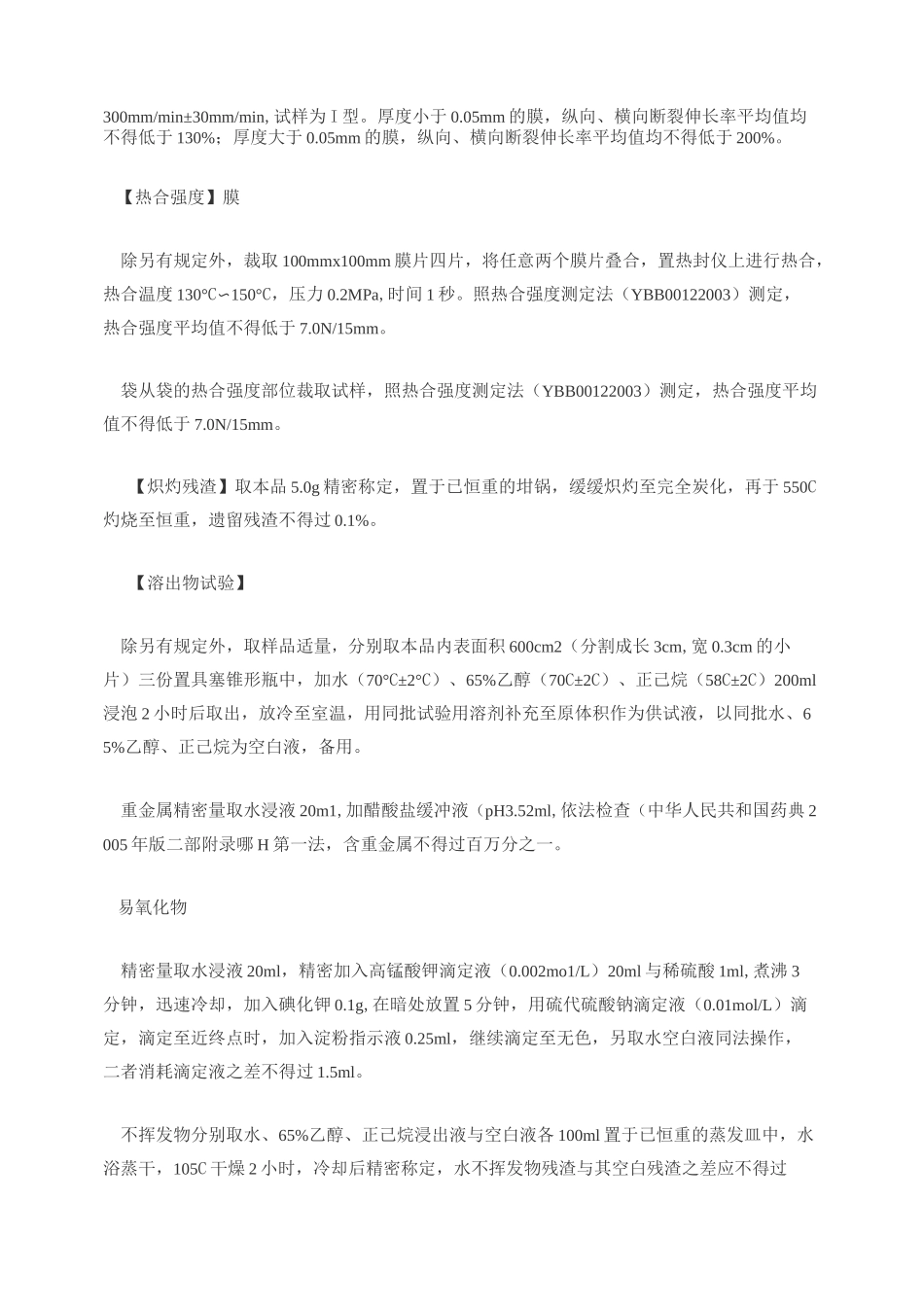

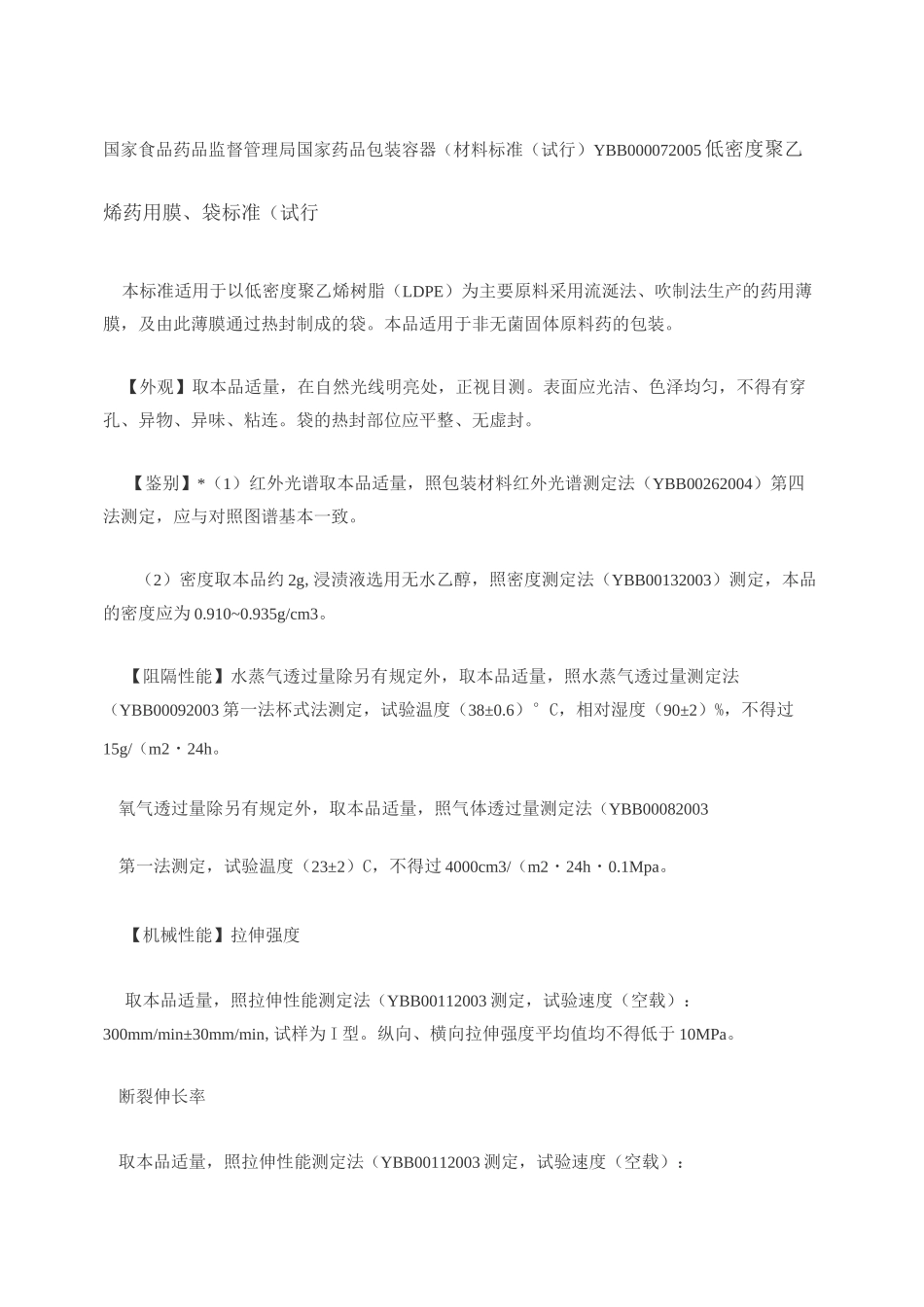

国家食品药品监督管理局国家药品包装容器（材料标准（试行）YBB000072005低密度聚乙烯药用膜、袋标准（试行本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。本品适用于非无菌固体原料药的包装。【外观】取本品适量，在自然光线明亮处，正视目测。表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。袋的热封部位应平整、无虚封。【鉴别】*（1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。（2）密度取本品约2g,浸渍液选用无水乙醇，照密度测定法（YBB00132003）测定，本品的密度应为0.910~0.935g/cm3。【阻隔性能】水蒸气透过量除另有规定外，取本品适量，照水蒸气透过量测定法（YBB00092003第一法杯式法测定，试验温度（38±0.6）°C，相对湿度（90±2）%，不得过15g/（m2・24h。氧气透过量除另有规定外，取本品适量，照气体透过量测定法（YBB00082003第一法测定，试验温度（23±2）C，不得过4000cm3/（m2・24h・0.1Mpa。【机械性能】拉伸强度取本品适量，照拉伸性能测定法（YBB00112003测定，试验速度（空载）：300mm/min±30mm/min,试样为I型。纵向、横向拉伸强度平均值均不得低于10MPa。断裂伸长率取本品适量，照拉伸性能测定法（YBB00112003测定，试验速度（空载）：300mm/min±30mm/min,试样为I型。厚度小于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于200%。【热合强度】膜除另有规定外，裁取100mmx100mm膜片四片，将任意两个膜片叠合，置热封仪上进行热合，热合温度130°C〜150°C，压力0.2MPa,时间1秒。照热合强度测定法（YBB00122003）测定，热合强度平均值不得低于7.0N/15mm。袋从袋的热合强度部位裁取试样，照热合强度测定法（YBB00122003）测定，热合强度平均值不得低于7.0N/15mm。【炽灼残渣】取本品5.0g精密称定，置于已恒重的坩锅，缓缓炽灼至完全炭化，再于550C灼烧至恒重，遗留残渣不得过0.1%。【溶出物试验】除另有规定外，取样品适量，分别取本品内表面积600cm2（分割成长3cm,宽0.3cm的小片）三份置具塞锥形瓶中，加水（70°C±2°C）、65%乙醇（70C±2C）、正己烷（58C±2C）200ml浸泡2小时后取出，放冷至室温，用同批试验用溶剂补充至原体积作为供试液，以同批水、65%乙醇、正己烷为空白液，备用。重金属精密量取水浸液20m1,加醋酸盐缓冲液（pH3.52ml,依法检查（中华人民共和国药典2005年版二部附录哪H第一法，含重金属不得过百万分之一。易氧化物精密量取水浸液20ml，精密加入高锰酸钾滴定液（0.002mo1/L）20ml与稀硫酸1ml,煮沸3分钟，迅速冷却，加入碘化钾0.1g,在暗处放置5分钟，用硫代硫酸钠滴定液（0.01mol/L）滴定，滴定至近终点时，加入淀粉指示液0.25ml，继续滴定至无色，另取水空白液同法操作，二者消耗滴定液之差不得过1.5ml。不挥发物分别取水、65%乙醇、正己烷浸出液与空白液各100ml置于已恒重的蒸发皿中，水浴蒸干，105C干燥2小时，冷却后精密称定，水不挥发物残渣与其空白残渣之差应不得过30.0mg；65%乙醇不挥发物残渣与其空白残渣之差不得过30.0mg；正己烷不挥发物残渣与其空白残渣之差不得过30.0mg。【微生物限度】取试样用开孔面积为20cm2的消毒过的金属模板压在内层面上，将无菌棉签用氯化钠注射液稍沾湿，在板孔范围内擦抹5次，换1支棉签再擦抹5次，每个位置用2支棉签共擦抹10次，共擦抹5个位置100cm2。每支棉签抹完后立即剪断(或烧断)，投入盛有30ml无菌生理水的锥型瓶(或大试管)中。全部擦抹棉签投入瓶中后，将瓶迅速摇晃1分钟，即得供试液。取提取液照微生物限度法(中华人民共和国药典2005年版二部附录XIJ)测定。细菌数不得过1000个/100cm2，霉菌、酵母菌数不得过100个/100cm2，大肠埃希菌不得检出。【异常毒性】**取试样500cm2，剪碎，加入氯化钠注射液50ml，110°C湿热灭菌30分钟后取出，冷却备用，静脉注射，依法测定(中华人民共和国药典2005年版二部附录XIC),应符合规定。附件：检验规则、产品检验分为全项检验和部分检验。、有下...
