SW6精华讲义VIP免费

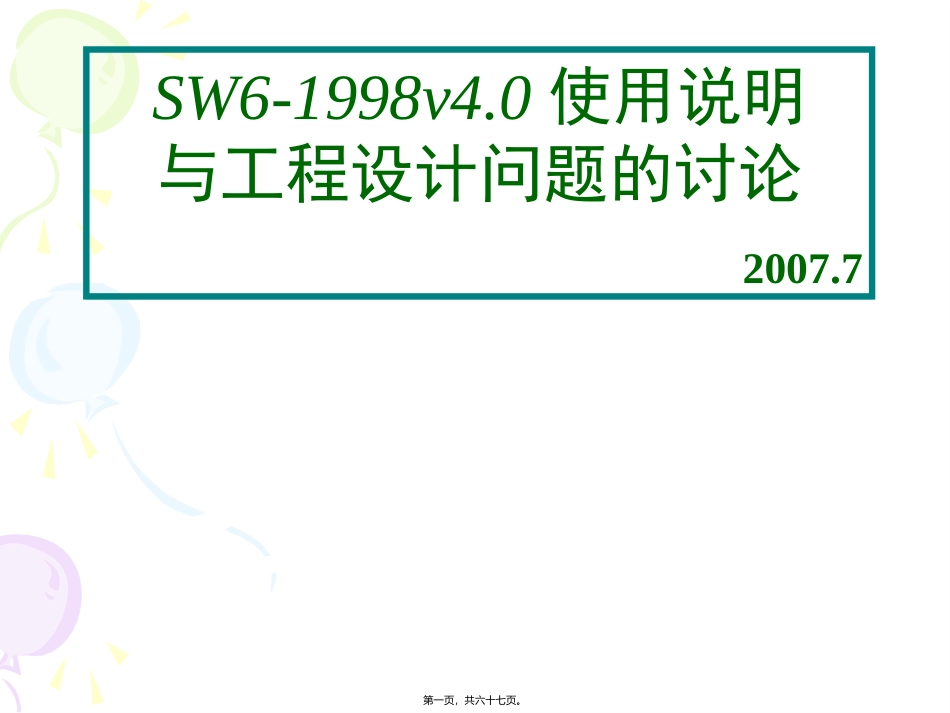

SW6精华讲义_第1页
1/67
SW6精华讲义_第2页
2/67

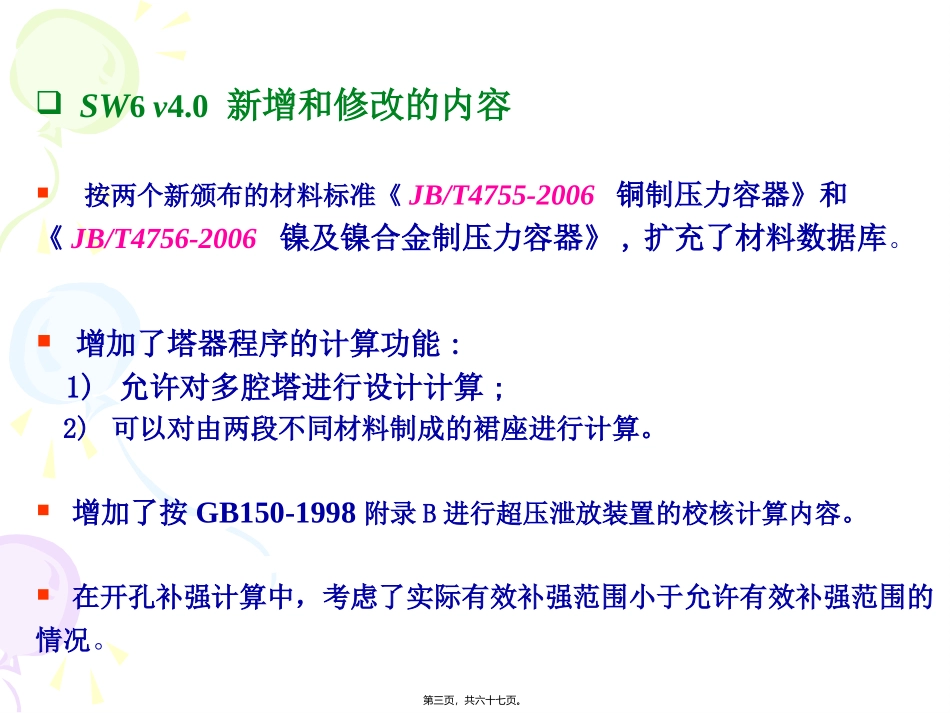

SW6精华讲义_第3页
3/67
SW6-1998v4.0使用说明与工程设计问题的讨论2007.7第一页,共六十七页。SW6v4.0的升级内容SW6的基本使用方法和技巧在使用SW6进行承压元件设计时,如何正确理解和使用标准中的条款塔器、换热器、卧式容器、立式容器计算方法的说明第二页,共六十七页。SW6v4.0新增和修改的内容按两个新颁布的材料标准《JB/T4755-2006铜制压力容器》和《JB/T4756-2006镍及镍合金制压力容器》,扩充了材料数据库。增加了塔器程序的计算功能:1)允许对多腔塔进行设计计算;2)可以对由两段不同材料制成的裙座进行计算。增加了按GB150-1998附录B进行超压泄放装置的校核计算内容。在开孔补强计算中,考虑了实际有效补强范围小于允许有效补强范围的情况。第三页,共六十七页。软件使用的一些基本技巧每个设备程序保存输入数据的文件名都有固定的后缀。程序与后缀名的对应关系见《用户手册》p.3在WORD中形成计算书时,有时会出现字体很小的情况。应在“工具-选项”对话框中点击“Web选项”按钮,然后在打开的对话框中,将“取消下述软件不支持的功能”选择框的钩去掉。(1)极少数计算机在插上加密块的情况下,程序会提示找不到加密块。解决办法:卸去杀毒软件(对单机版)或防火墙(对网络版);(2)网络版有时运行感觉很慢。解决办法:卸去防火墙新的网络版加密块不能被检测到。解决办法:在“管理工具-Windows放火墙”中将UDP端口6001打开第四页,共六十七页。点击“出计算书”按钮后,如WORD已打开,但提示“WORD无法打开文档…DOC1”,这是WORD本身的问题。解决办法:删除文件Normal.dot,打开WORD,然后关闭,使生成一新的Normal.dot用户可自定义封面格式,只需修改dot目录下的文件cover.rtf即可。但用户增加的内容程序不会自动填写为了使用用户材料数据库管理程序,需在“控制面板-显示”中将字体设置成“小字体”或“正常字体”文件名和每一个目录名都不能超过8个字符,目录的层数不限可在“原始数据输出”菜单中打印全部输入数据,以供校对第五页,共六十七页。有色金属的B值曲线和其它性能数据铜、铜合金和镍、镍合金的线胀系数、弹性模量、其它强度数据和B值曲线参照JB4755-2006和JB4756-2006白铜B19和白铜合金BFe10-1-1的线胀系数在标准中指定为:在21~288℃℃范围内,α=1.71×10-5在SW6中,白铜的线胀系数没有放入数据库,需用户自行填入铜和铜合金管材的许用应力在JB/T4755中分两张表:表5-4和表5-5,表5-4为换热管用管,表5-5为筒体用管。因此,在SW6中,作为筒体用材和作为换热管用材所提供的材料名会有所不同第六页,共六十七页。铝和钛的线胀系数、弹性模量、其它强度数据和B值曲线参照JB4734-2002和JB4745-2002按照JB/T4734-2002(p.17)和JB/T4755-2006(p.20)的规定和说明,SW6所给出的铝和铝合金、铜和铜合金的许用应力均为退火状态的值(6A02为T4焊状态下的值)第七页,共六十七页。用户材料数据库的建立当一种材料需要两种以上的强度数据时,应将同一材料名对应的每一种强度数据当作为一种独立材料名对应的数据在输入强度数据时,要注意温度范围与最低使用温度和最高使用温度相对应在增添了一种新材料数据或修改了某一个材料的数据后,应点击“更新”按钮以使数据存盘第八页,共六十七页。试验压力的取值试验压力的下限:液压试验:气压试验:试验压力的上限为满足以下公式:tTP1.25P][][=tTP1.15P][][=气压试验水压试验sseeiTTDp8.09.02第九页,共六十七页。在标准GB150-1998中对外压容器的试验压力有如下的规定:液压试验:pT=1.25p气压试验:pT=1.15p带夹套的容器,当夹套内压力为正时,其内筒即为外压容器在GB150的3.5.1节中说明:“由两室或两个以上压力室组成的容器,确定设计压力时,应考虑各室之间的最大压力差。”第十页,共六十七页。压力试验的目的:1.检验受压壳体的宏观强度;2.检验接头的可靠性:-焊接接头的致密性-法兰接头的密封性SW6中对于带夹套容器内筒的最低试验压力按如下确定:注:现程序中仍按“容器顶部的最高压力”定义设计压力第十一页,共六十...
