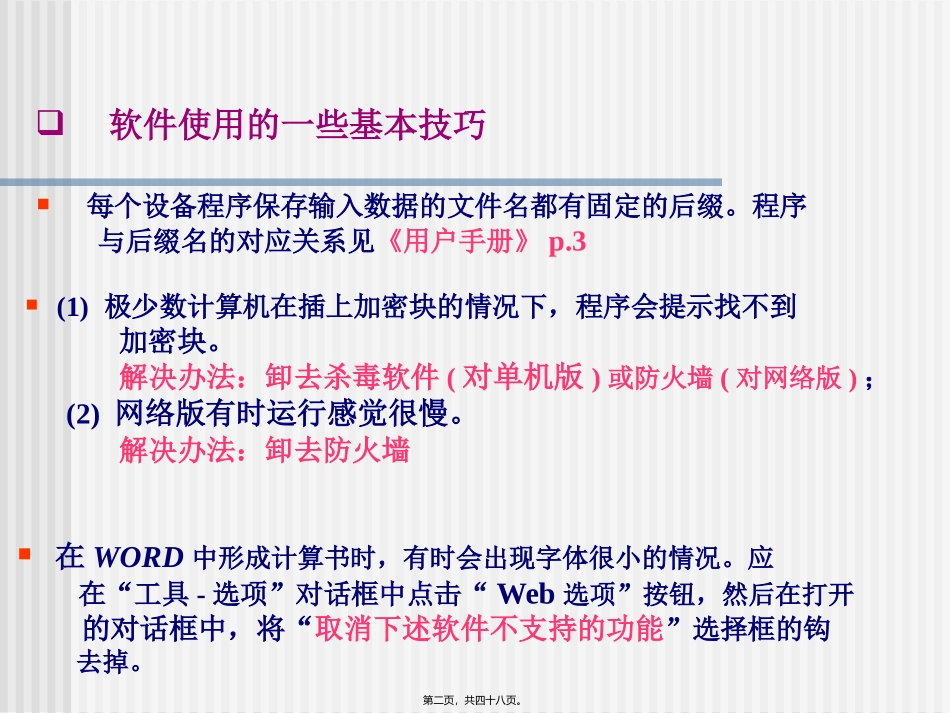

SW6-1998v3.1使用说明与工程设计中若干问题的讨论秦叔经全国化工设备设计技术中心站上海延安西路376弄22号10楼Tel：021-32140016,021-32140342-820Fax：021-62489867Email：tcedmci@public.sta.net.cnsw6@tced.comWebSite：www.tced.com第一页，共四十八页。软件使用的一些基本技巧每个设备程序保存输入数据的文件名都有固定的后缀。程序与后缀名的对应关系见《用户手册》p.3在WORD中形成计算书时，有时会出现字体很小的情况。应在“工具-选项”对话框中点击“Web选项”按钮，然后在打开的对话框中，将“取消下述软件不支持的功能”选择框的钩去掉。(1)极少数计算机在插上加密块的情况下，程序会提示找不到加密块。解决办法：卸去杀毒软件(对单机版)或防火墙(对网络版)；(2)网络版有时运行感觉很慢。解决办法：卸去防火墙第二页，共四十八页。点击“出计算书”按钮后，如WORD已打开，但提示“WORD无法打开文档…DOC1”，这是WORD本身的问题。解决办法：删除文件Normal.dot，打开WORD，然后关闭，使生成一新的Normal.dot用户可自定义封面格式，只需修改dot目录下的文件cover.rtf即可。但用户增加的内容程序不会自动填写为了使用用户材料数据库管理程序，需在“控制面板-显示”中将字体设置成“小字体”或“正常字体”在WORD中可用菜单命令“插入-文件”将两份计算书拼接第三页，共四十八页。有色金属的B值曲线和其它性能数据铜和铜合金的B值曲线参照ASMEII－D：•T2、T3－图NFC-1（纯铜）•H68A、HSn70-1、HAl77-2、BFe30-1-1、BFe10-1-1－图NFC-3（铜合金）铝和钛的B值曲线参照JB4734-2002和JB4745-2002（可到我站网页上下载补丁）铝和钛的线胀系数、弹性模量和其它强度数据同样参照JB4734-2002和JB4745-2002；铜和铜合金的参照GB151第四页，共四十八页。用户材料数据库的建立当一种材料需要两种以上的强度数据时，应将同一材料名对应的每一种强度数据当作为一种独立材料名对应的数据在输入强度数据时，要注意温度范围与最低使用温度和最高使用温度相对应在增添了一种新材料数据或修改了某一个材料的数据后，应点击“更新”按钮以使数据存盘第五页，共四十八页。关于试验压力和钢板负偏差的取值•试验压力：液压试验：气压试验：在筒体单独计算时，程序仅取筒体材料的许用应力比值；在设备计算时，程序会比较所有需计算零部件的许用应力比值，选取最小值用来计算试验压力。建议用户自行确定后试验压力值后输入tTP1.25P][][＝tTP1.15P][][＝第六页，共四十八页。•在标准GB150－1998中对外压容器的试验压力有如下的规定：液压试验：pT=1.25p气压试验：pT=1.15p带夹套的容器，当夹套内压力为正时，其内筒即为外压容器•在标准GB6654－1996中规定所有的容器钢板，即在牌号后带“R”的钢板，其负偏差值一律为0.25mm。故在SW6－98中，所有容器钢板的负偏差均取0第七页，共四十八页。工程设计方法与结构的安全性第八页，共四十八页。关于受外压筒体和变径段的壁厚计算•锥壳与筒体连接处不作为支撑线时(见图b)，按L和各自的直径、壁厚进行校核，且锥壳厚度应不小于与之连接的筒体厚度；(a)(b)•锥壳与筒体连接处作为支撑线时(见图a)，按GB150中7.2.5.2节计算锥壳厚度，并校核与大、小端筒体连接处的刚度是否足够；第九页，共四十八页。1.大、小端连接处都不作为支撑线：计算长度L=900+1000+800=2700mm分别计算大端筒体、锥壳、小端筒体的厚度。锥壳的最终厚度取三者中大值；2.小端连接处作为支撑线：计算长度L=900+1000=1900mm分别计算大端筒体、锥壳的厚度。锥壳的最终厚度取两者中大值；3.大、小端连接处都作为支撑线以1000mm作为锥壳长度,对锥壳单独计算其所需要的厚度•同一个结构可用不同的模型进行计算，从而得到不同的结果第十页，共四十八页。开孔补强•开孔处壳体焊缝系数的选取:1.开孔不在焊缝上，或壳体本身焊缝系数为1，则开孔处壳体焊缝系数取1；2.开孔在焊缝上，壳体本身焊缝系数为0.85，虽然，开孔处壳体焊缝需100%探伤，但如评片级别为3级，则焊缝系数仍应取0.85。•开孔补强计算时所用的有效厚度没有考虑制造减薄量•...
