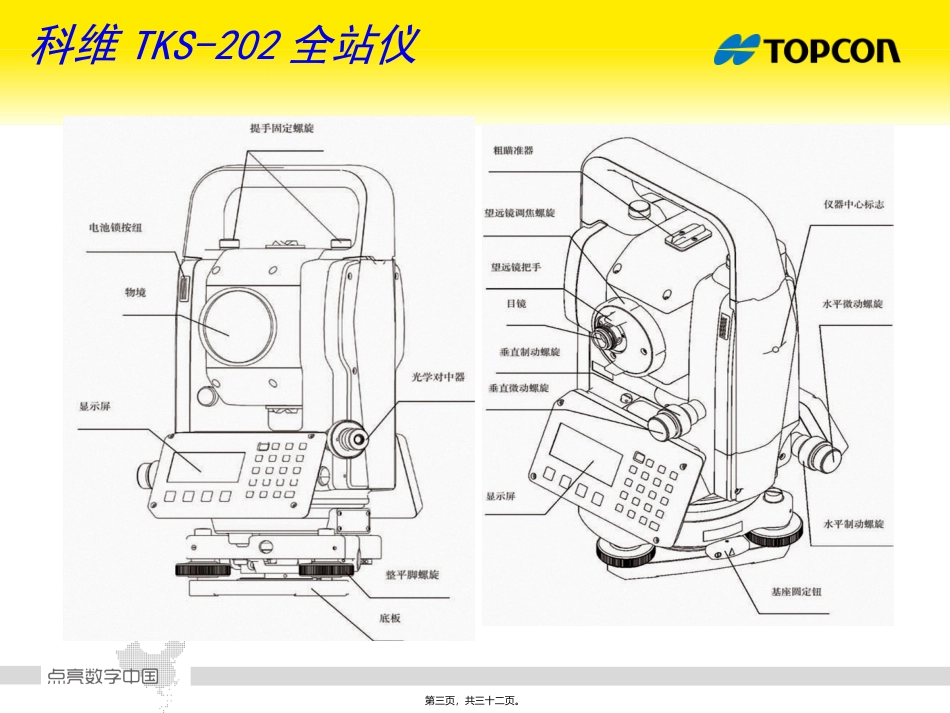

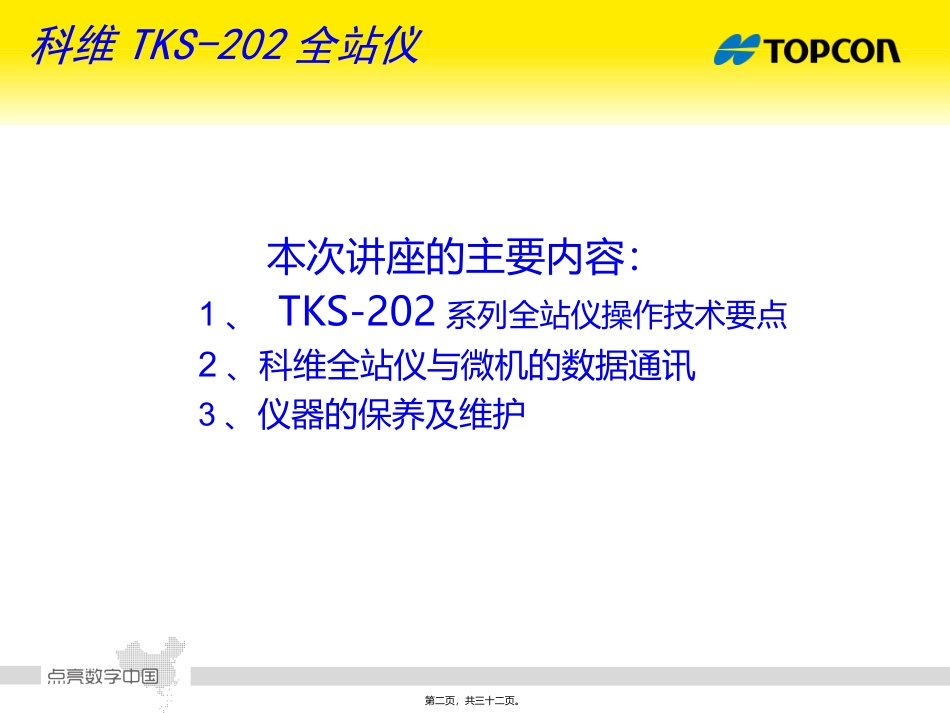

北京拓普康商贸有限公司科维TKS-202全站仪讲座第一页，共三十二页。科维TKS-202全站仪本次讲座的主要内容：1、TKS-202系列全站仪操作技术要点2、科维全站仪与微机的数据通讯3、仪器的保养及维护第二页，共三十二页。科维TKS-202全站仪第三页，共三十二页。科维TKS-202全站仪键盘功能与信息显示第四页，共三十二页。星键功能第五页，共三十二页。科维TKS-202全站仪屏幕显示符号第六页，共三十二页。科维TKS-202全站仪全站仪的常用功能1.角度测量2.距离测量3.数据采集4.放样第七页，共三十二页。科维TKS-202全站仪全站仪的使用（一）全站仪的安置1.安置三脚架2.将仪器安置到三脚架上3.利用圆水准器粗平仪器4.利用长水准器精平仪器5.利用光学对中器对中6.最后精平仪器第八页，共三十二页。科维TKS-202全站仪1、角度测量模式只测边长和角度，不需要将观测数据记录在仪器内存中第九页，共三十二页。科维TKS-202全站仪1、角度测量模式第十页，共三十二页。科维TKS-202全站仪角度测量操作步骤：水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：第十一页，共三十二页。科维TKS-202全站仪角度测量水平角的设置：通过锁定角度值进行设置（确认处于角度测量模式）第十二页，共三十二页。科维TKS-202全站仪2、距离测量模式第十三页，共三十二页。科维TKS-202全站仪距离测量模式第十四页，共三十二页。科维TKS-202全站仪3、数据采集已知测站点坐标和后视方位角，要求观测未知点坐标，需要将观测数据自动记录在仪器内存中。第十五页，共三十二页。科维TKS-202全站仪3、数据采集1.设置测站点可利用内存中的坐标数据来设定或直接由键盘输入（利用内存中的坐标数据来设置测站点的操作步骤如右图）第十六页，共三十二页。科维TKS-202全站仪3、数据采集2.设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内。第十七页，共三十二页。科维TKS-202全站仪3、数据采集3.前视/侧视：可进行待定点测量，并储存数据第十八页，共三十二页。科维TKS-202全站仪4、放样已知测站点坐标和后视方位角，已知放样点设计坐标，要求放样出该点的位置。第十九页，共三十二页。科维TKS-202全站仪4、放样1.设置测站点（和数据采集方法相同）2.设置后视点（和数据采集方法相同）3.放样：有两种方法可供选择，即通过点号调用内存中的坐标值和直接键入坐标值例：调用内存中的坐标值第二十页，共三十二页。科维TKS-202全站仪数据通讯：下载1、将拓普康数据传输软件“T_COM_V150”，安装完后电脑上出现以下图标：第二十一页，共三十二页。科维TKS-202全站仪数据通讯：下载2、在仪器上进入“MENU”选择“F3:存储管理”，按“F4”下翻页进入第三页面，选择“F1:数据通讯”——选择“F2：SSS格式”——“F3：通讯参数”将仪器参数与软件设置相匹配即可，进入“F1：发送数据”选择所要发送的是“测量数据”还是“坐标数据”。3、打开T-COM软件，如下图所示：第二十二页，共三十二页。科维TKS-202全站仪数据通讯：下载第二十三页，共三十二页。科维TKS-202全站仪数据通讯：下载将该设置与仪器设置相匹配点击开始软件即可等待数据发送，出现如下界面：此时在仪器上选择需要发送的数据确定即可，软件将接收仪器传输的数据。第二十四页，共三十二页。科维TKS-202全站仪数据通讯：上传1、将需要上传的数据编辑成文本格式，并且格式为（点号,Y,X,Z）然后打开传输软件如下界面：第二十五页，共三十二页。科维TKS-202全站仪数据通讯：上传点击数据上传按钮或“通讯”——“上装”——“GTS-700/710/800（SSS）”进行操作，参数的设置与下载相同。数据格式如下：第二十六页，共三十二页。科维TKS-202全站仪数据通讯：上传2、在仪器上操作“MENU”选择“F3:存储管理”，按“F4”下翻页进入第三页面，选择“F1:数据通讯”——选择“F2：SSS格式”——“F2：接收数据”选择好上传的文件后等待接收数据。3、软件上选择编辑好的数据文件，进行上传即可。数据传出成功后可在“文件管理”中进行查找。第二十七页，共三十二页。科维TKS-202全站仪仪器保养，注意事项：1．日光下测量应避免将物镜直接瞄准太阳。若在太阳...
