第4讲-构建基于VTP和链路聚合的局域网VIP免费

第4讲-构建基于VTP和链路聚合的局域网_第1页
1/30
第4讲-构建基于VTP和链路聚合的局域网_第2页
2/30
第4讲-构建基于VTP和链路聚合的局域网_第3页
3/30

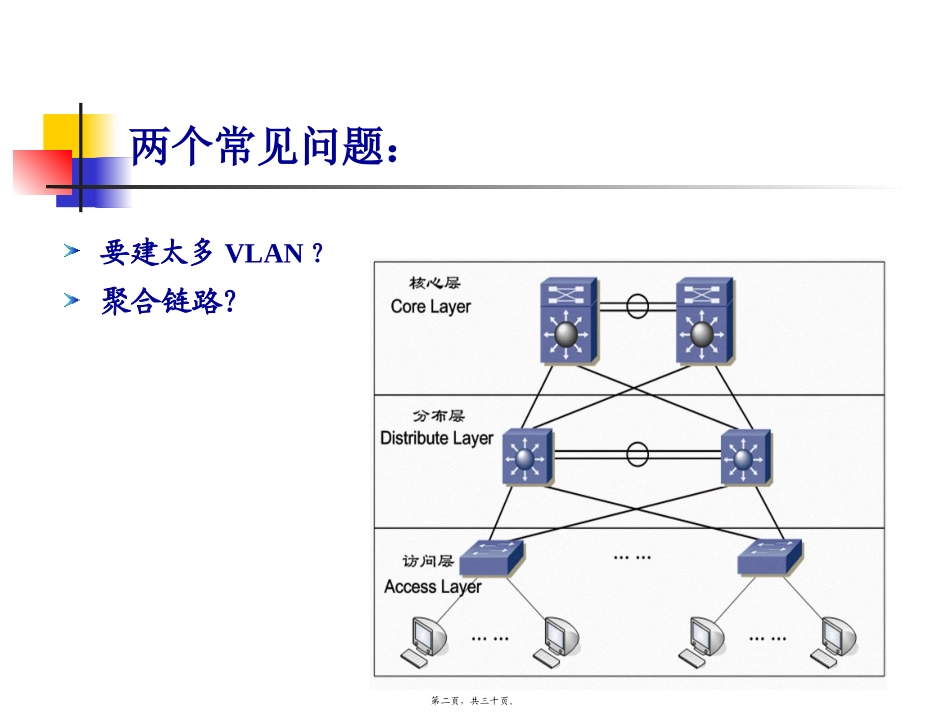

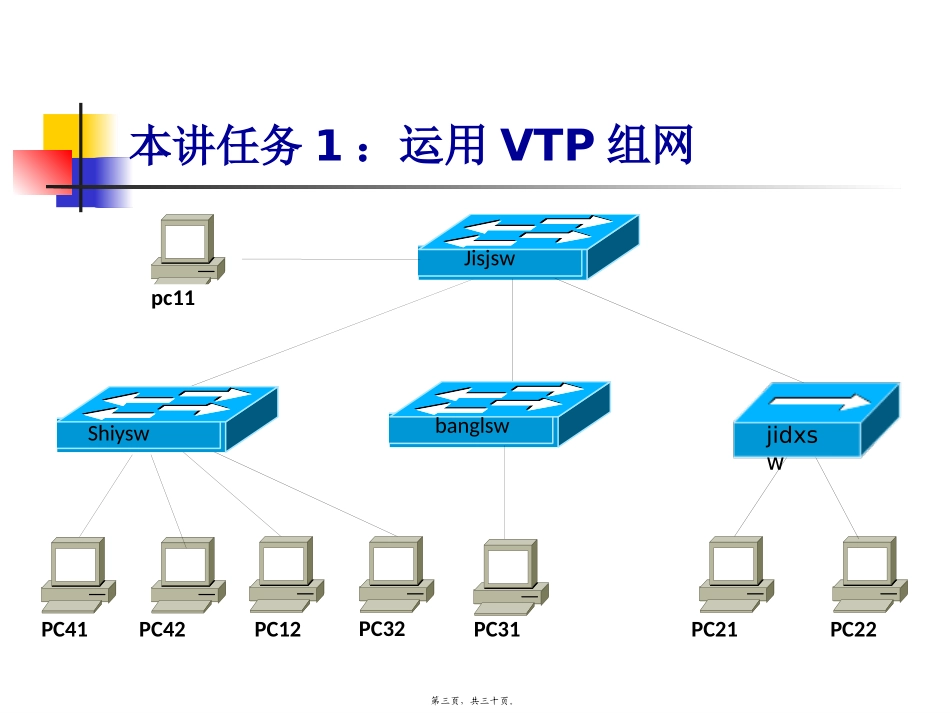

第4讲构建基于VTP和链路聚合的局域网ahjdfjc@126.com方继才第一页,共三十页。两个常见问题:要建太多VLAN?聚合链路?第二页,共三十页。本讲任务1:运用VTP组网JisjswPC31PC21PC22PC41PC42PC32pc11ShiyswbanglswPC12jidxsw第三页,共三十页。本讲任务2:运用链路聚合组网JisjswPC31PC21PC22PC41PC42PC32PC11ShiyswbanglswjidxswPC12第四页,共三十页。主要内容:利用前面知识:VlAN划分和TRUNK配置VTP概念(工作模式)VTP配置链路聚合概念、负载均衡、以太信道协商协议以太信道配置第五页,共三十页。知识1:VTP概念VTP作用:使大量的VLAN配置工作自动化。VTP域(VLAN管理域):VTP通过网络保持VLAN配置统一性。VTP在系统级管理增加、删除、调整VLAN,自动地将信息向网络中其它的交换机广播。VTP减小了那些可能导致安全问题的配置。第六页,共三十页。知识1:VTP概念VTP工作模式(重点)服务器模式服务器模式客户机模式客户机模式透明模式透明模式VTP模式VTP模式第七页,共三十页。VTP工作模式服务器(SERVER)模式可以创建、删除VLAN、修改VLAN参数。责任发送和转发VLAN更新消息。配置的VLAN信息会被存储在RAM—NVRAM中第八页,共三十页。VTP工作模式客户机(CLIENT)模式不能创建、删除VLAN、修改VLAN参数只能接收其他服务器模式交换机传来的信息。交换机有责任转发VLAN更新消息交换机收到的VLAN配置信息并不被永久保存。第九页,共三十页。VTP工作模式透明(TRANSPARENT)模式可以创建、删除VLAN、修改VLAN参数。这些关于VLAN配置的信息并不向外发送。交换机有责任转发收到的VLAN更新消息。配置的VLAN信息会被存储在RAM—NVRAM中第十页,共三十页。知识1:VTP概念1、添加、删除、更改VLAN2、配置版本号:5→6客户机SwitchB服务器SwitchA服务器SwitchD4、配置版本号:5→65、更新VLAN配置数据库4、配置版本号:5→65、更新VLAN配置数据库3、VTP通告4、转发VTP通告客户机SwitchE5、配置版本号:5→66、更新VLAN配置数据库SwitchD透明模式SwitchCSwitchCVTP通告第十一页,共三十页。知识2:VTP配置配置VTP管理域第十二页,共三十页。知识2:VTP配置配置VTP模式配置VTP协议版本第十三页,共三十页。注意:vlan模式配置方法Switch#vlandatabaseSwitch(vlan)#vtpdomainwlSwitch(vlan)#vtppasswordwangluoSwitch(vlan)#vtpserver或者:Switch(vlan)#vtpclient或者:Switch(vlan)#vtptransparent第十四页,共三十页。知识2:VTP配置VTP协议版本1.2.3.4.5.6.7.8.9.10.11.12.13.现有VLAN修改时间、地点VTP密码的MD5摘要值是否是VTP2版本VTP配置版本本地支持最大VLAN数VTP模式VTP域名可否剪裁是否发送VTP陷阱消息本地更新者ID检查VTP配置第十五页,共三十页。任务进行:运用VTP组网JisjswPC31PC21PC22PC41PC42PC32pc11ShiyswbanglswPC12jidxsw第十六页,共三十页。本讲任务2:运用链路聚合JisjswPC31PC21PC22PC41PC42PC32PC11ShiyswbanglswjidxswPC12第十七页,共三十页。知识3:以太信道概念以太信道(EtherChannel)把聚合(绑定)多条平行链路,称为以太信道技术。由其可将干道速度从160Mb/s提到160Gb/s。标准以太信道标准以太信道快速以太信道(FEC,FastEtherChannel)快速以太信道(FEC,FastEtherChannel)吉比特以太信道(GEC,GigabitEtherChannel)吉比特以太信道(GEC,GigabitEtherChannel)10G以太信道(10GigabitEtherChannel)10G以太信道(10GigabitEtherChannel)以太信道技术以太信道技术第十八页,共三十页。知识3:以太信道概念注意:以太信道常与以太网Trunk同时使用。以太通道技术100/1000Ethernet1100/1000Ethernet2100/1000Ethernet3100/1000Ethernet4100/1000Ethernet5100/1000Ethernet6100/1000Ethernet7100/1000Ethernet8EthernChannelEthernChannel第十九页,共三十页。知识3:以太信道概念使用以太通道的网络配置分布层核心层400Mb400Mb400Mb400Mb第二十页,共三十页。知识4:以太信道的帧分配和负载均衡在以太信道中分配流量源IP地址源IP地址目标IP地址目标IP地址源IP地址和目标IP地址的组合源IP地址和目标IP地址的组合源MAC地址和目标MAC地址的组合源MAC...
