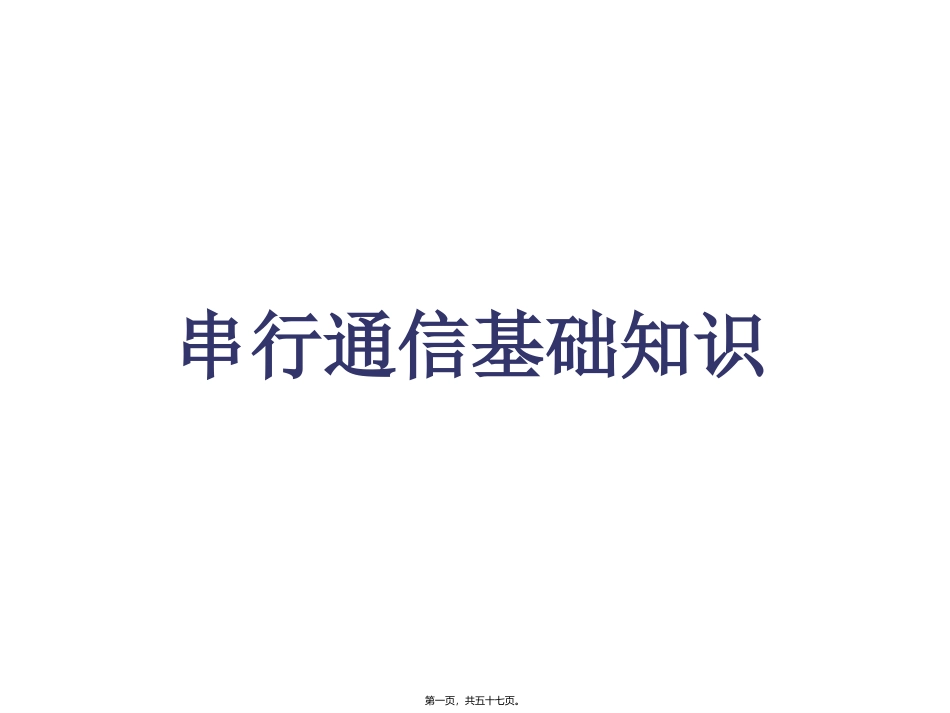

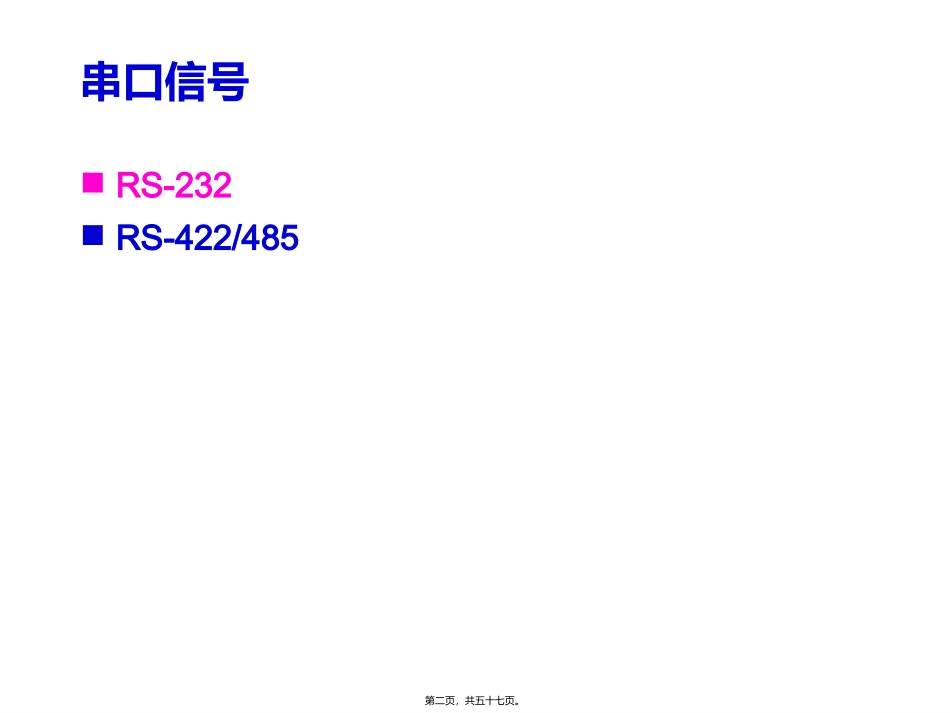

串行通信基础知识第一页，共五十七页。串口信号RS-232RS-422/485第二页，共五十七页。串行通信的基本概念串行通信资料是一个bit一个bit地送出,且每个bit表示不是0就是11bit第三页，共五十七页。并行通信的基本概念一次发送和接收多个Bit,传输一次就可以完成一个Byte的容量。传输的效率高12345678123456781bit1bit1bit1bit1bit1bit1bit1bit第四页，共五十七页。串行通信VS并行通信串行通信并行通信通信距离远近搞干扰能力高低传输速度慢快成本低高第五页，共五十七页。起始位:总是“1”数据位:5,6,7,8位校验:None,Odd,Even,Space,Mark停止位:1,1.5(数据位=5),2位数据帧长度如果N,8,1:数据帧长度为10位如果E,7,2:数据帧长度为10位串行通讯数据格式15,6,7,81,1.5,21Unit:bitDataStartParityStop第六页，共五十七页。RS232由电子工业协会（EIA）制订并发布工业标准，RS-232标准在1962年发布，保证不同厂家产品之间的兼容。RS-232-C接口（又称EIARS-232-C）是目前最常用的一种串行通讯接口。RS-232作用:在串行通讯时，要求通讯双方都采用统一的标准接口，使不同的设备进行通讯。第七页，共五十七页。RS-232-C发展用于串行通讯的标准。•规定采用一个25个脚的DB-25连接器•对连接器的每个引脚的信号加以规定•对各种信号的电平加以规定。IBM将RS232简化成了DB-9连接器工业控制的RS-232一般只使用RXD、TXD、GND三条线。DB25DB9第八页，共五十七页。电气特性、逻辑电平EIA-RS-232C对电气特性、逻辑电平和各种信号线功能都作了规定。•在TxD和RxD上：逻辑1=-3V～-15V•逻辑0=+3～＋15V•在RTS、CTS、DSR、DTR和DCD等控制线上：•信号有效（接通，ON状态，正电压）＝+3V～+15V•信号无效（断开，OFF状态，负电压)=-3V～-15V第九页，共五十七页。UART并行TTL0V5VRS-232信号传输收发器D0D7……DataStopParityStartDataStartParityStop0V5VRS-232-12V+12VDataStopParityStartDataStartParityStop-12V+12VTxRx第十页，共五十七页。RS-232信号传输及信号波形第十一页，共五十七页。RS-232接口信号定义：TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND（Female/Male定义相反）最高速率：115200bps第十二页，共五十七页。RS-232信号典型应用:PC+交叉电缆+PC短接DCD信号和DSR信号，确保所有应用程序工作，比如架装服务器的控制台端口。RS-232连接类型ITxDRxDRTSCTSDTRDSRDCDGNDTxDRxDRTSCTSDTRDSRDCDGND接线DTE信号DTE信号第十三页，共五十七页。RS-232连接类型IIRS-232信号典型应用:PC+直连电缆+ModemDCE设备上的DCD信号一般用作输出信号TxDRxDRTSCTSDTRDSRDCDGNDRxDTxDCTSRTSDSRDTRDCDGND接线DTE信号DCE信号第十四页，共五十七页。串口信号RS-232RS-422/485第十五页，共五十七页。RS-232VSRS-422RS-232通信距离短RS-232通信速率低提出RS-422定义了一种平衡通信接口，数据信号采用差分传输方式，它使用二对双绞线，将其中一对定义为A，另一对定义为B第十六页，共五十七页。RS-422电气特性发送驱动器A、B之间的电压差•正电平在+200mv～+6V，是一个逻辑状态•负电平在-200mv～-6V，是另一个逻辑状态第十七页，共五十七页。RS-422信号收、发端通过平衡双绞线将Txd+与Rxd+、Rxd-与Txd-对应相连•大于+200mV的电平时输出正逻辑电平•小于-200mV时输出负逻辑电平MOXA定义B为信号正A为信号负|A-B|>200mv第十八页，共五十七页。RS-422特性RS-422传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输方式，被命名为TIA/EIA-422-A标准。平衡传输方式长度：1200米速度：10M节点：2、10(广播)线缆类型：4线或8线(带握手信号)+GND第十九页，共五十七页。RS-422优势与不足RS-422优势•传输距离远•传输速率高•不易受到干扰RS-422不足•点对多点方式只能单向通讯第二十页，共五十七页。RS485EIA又于1983年在RS-422基础上制定了RS-485标准•多点双向通讯能力•增加发送器的驱动能力和冲突保护特性•扩展了总线共模范...
