安全标志及其使用导则(-GB-2894-2008-)宣---讲VIP免费

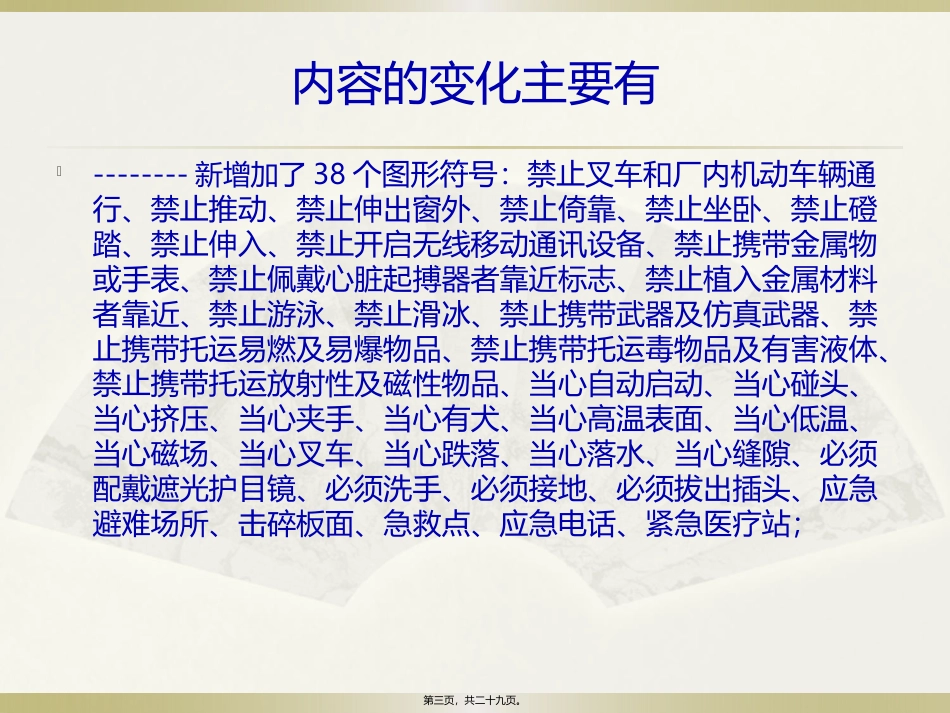

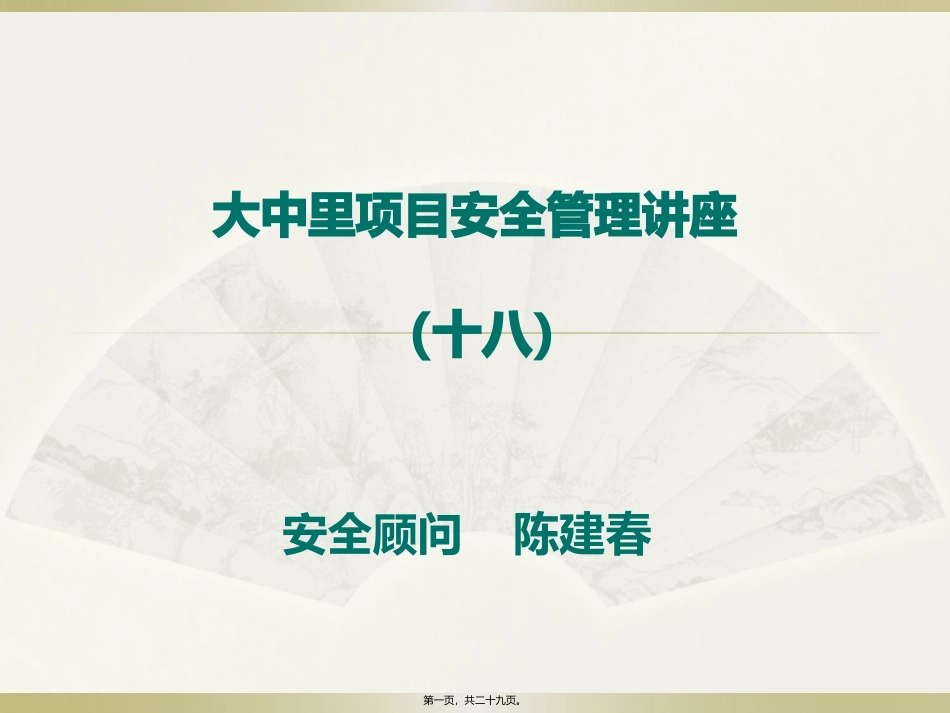

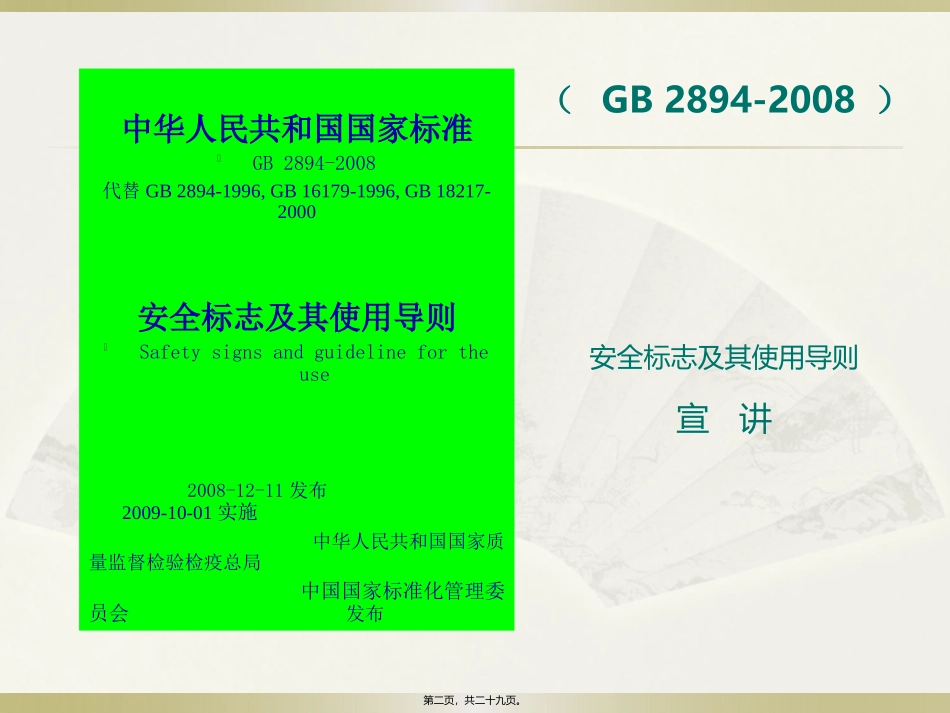

大中里项目安全管理讲座（十八）安全顾问陈建春第一页，共二十九页。安全标志及其使用导则宣讲中华人民共和国国家标准GB2894-2008代替GB2894-1996,GB16179-1996,GB18217-2000安全标志及其使用导则Safetysignsandguidelinefortheuse2008-12-11发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布（GB2894-2008）第二页，共二十九页。内容的变化主要有--------新增加了38个图形符号：禁止叉车和厂内机动车辆通行、禁止推动、禁止伸出窗外、禁止倚靠、禁止坐卧、禁止磴踏、禁止伸入、禁止开启无线移动通讯设备、禁止携带金属物或手表、禁止佩戴心脏起搏器者靠近标志、禁止植入金属材料者靠近、禁止游泳、禁止滑冰、禁止携带武器及仿真武器、禁止携带托运易燃及易爆物品、禁止携带托运毒物品及有害液体、禁止携带托运放射性及磁性物品、当心自动启动、当心碰头、当心挤压、当心夹手、当心有犬、当心高温表面、当心低温、当心磁场、当心叉车、当心跌落、当心落水、当心缝隙、必须配戴遮光护目镜、必须洗手、必须接地、必须拔出插头、应急避难场所、击碎板面、急救点、应急电话、紧急医疗站；第三页，共二十九页。内容的变化主要有——对5个图形符号进行了修改：禁止触摸、禁止饮用、当心吊物、当心障碍物、当心滑倒；——减少1个图形符号：当心瓦斯；——规定了新增、修改后安全标志图形应设置的范围和地点、型号的选用、设置高度以及使用的要求等内容。第四页，共二十九页。四•标志牌选型五•标志牌材质六•标志牌表面质量七•标志牌设置高度八•安全标志牌使用要求九•检查与维修一•术语和定义二•标志类型三•各类型标志数量内容第五页，共二十九页。一、术语和定义颜色含义用途举例禁止、紧急停止、防火禁止标志，停止信号，机器、车辆上的紧急停止手柄或按扭，以及禁止人们触动的部位指令、必须遵守的规定指令标志：如必须佩戴个人防护用具；交通上指引车辆和行人行驶方向的指令警告、注意警告标志警戒标志：如厂内危险机器和坑池边周围的警戒线提示安全状态、通行提示标志车间内安全通道、行人和车辆通行标志、消防设备和其他安全防护设备的位置1、安全标志（safetysign）：用以表达特定安全信息的标志。由图形符号、安全色、几何形状、边框或文字构成。2、安全色（safetycolour）：传递安全信息含义的颜色，包括红黄蓝绿四种颜色。第六页，共二十九页。一、术语和定义3、禁止标志（prohibitionsign）：禁止人们不安全行为的图形标志。4、警告标志（warningsign）：提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。5、指令标志（directionsign）：强制人们必须做出某种动作或采用防范措施的图形标志。6、提示标志（informationsign）：向人们提供某种信息（如标明安全设施或场所等）的图形标志。第七页，共二十九页。一、术语和定义7、说明标志（explanatorysign）：向人们提供特定提示信息（标明安全分类或防护措施等）的标记，由几何图形边框和文字构成。8、环境信息标志（environmentalinformationsign）：所提供的信息涉及较大区域的图形标志。标志种类代号：H。9、局部信息标志（partialinformationsign）：所提供的信息只涉及某地点，甚至某个设备或部件的图形标志。标志代号：J。第八页，共二十九页。标志类型安全标志分禁止标志指令标志和提示标志四大类型。禁止标志的基本形式是带斜杠的圆边框图1禁止标志的基本型式禁止标志二、标志类型第九页，共二十九页。禁止吸烟设置范围和地点有甲、乙、丙类火灾危险物质的场所和禁止吸烟的公共场所等，如：木工车间、油漆车间、沥青车间、纺织厂、印染厂等禁止通行设置范围和地点有危险的作业区，如：起重、爆破现场，道路施工工地等设置范围和地点设备或线路检修时，相应开关附近禁止合闸第十页，共二十九页。标志类型安全标志分禁止标志指令标志和提示标志四大类型。图2警告标志的基本型式警告标志的基本型式是正三角形边框警告标志二、标志类型第十一页，共二十九页。设置范围和地点易发生火灾的危险场所，如：可燃性物质的生产、储运、使用等地...
