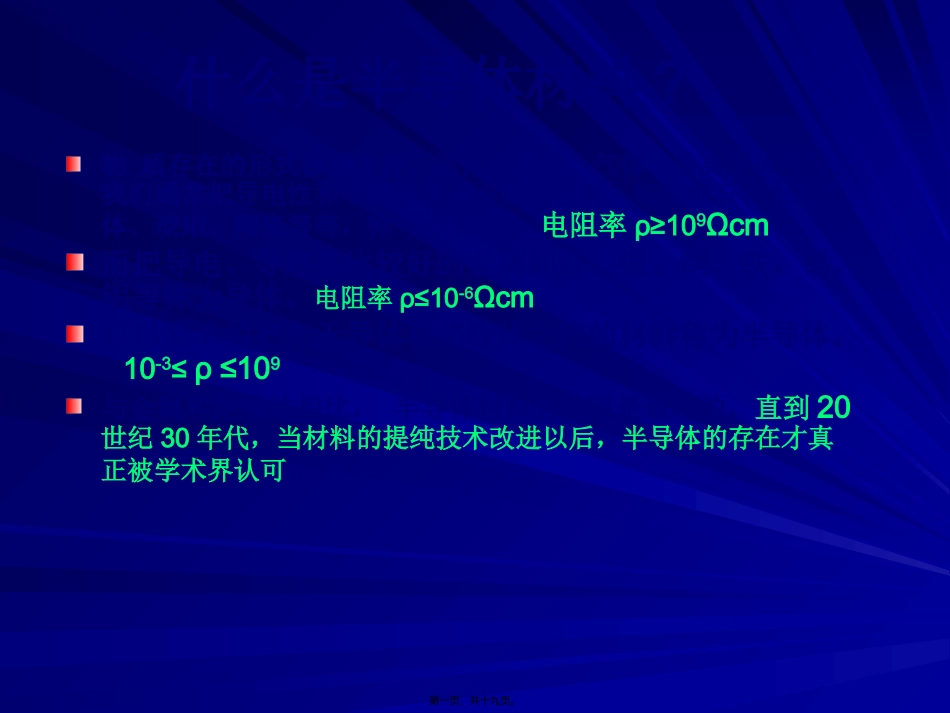

什么是半导体材料?物质存在的形式多种多样，固体、液体、气体、等离子体等等。我们通常把导电性和导热性差或不好的材料，如金刚石、人工晶体、琥珀、陶瓷等等，称为绝缘体。电阻率ρ≥109Ωcm而把导电、导热都比较好的金属如金、银、铜、铁、锡、铝等称为导体。电阻率ρ≤10-6Ωcm可以简单的把介于导体和绝缘体之间的材料称为半导体。10-3≤ρ≤109与金属和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。第一页，共十九页。半导体的发现实际上可以追溯到很久以前，1833年，英国巴拉迪最先发现硫化银的电阻随着温度的变化情况不同于一般金属，一般情况下，金属的电阻随温度升高而增加，但巴拉迪发现硫化银材料的电阻是随着温度的上升而降低。这是半导体现象的首次发现。第二页，共十九页。1839年法国的贝克莱尔发现半导体和电解质接触形成的结，在光照下会产生一个电压，这就是后来人们熟知的光生伏特效应，这是被发现的半导体的第二个特征。在1874年，德国的布劳恩观察到某些硫化物的电导与所加电场的方向有关，即它的导电有方向性，在它两端加一个正向电压，它是导通的；如果把电压极性反过来，它就不导电，这就是半导体的整流效应，也是半导体所特有的第三种特性。第三页，共十九页。同年，舒斯特又发现了铜与氧化铜的整流效应。1873年，英国的史密斯发现硒晶体材料在光照下电导增加的光电导效应，这是半导体又一个特有的性质。半导体的这四个效应，虽在1880年以前就先后被发现了，但半导体这个名词大概到1911年才被考尼白格和维斯首次使用。而总结出半导体的这四个特性一直到1947年12月才由贝尔实验室完成。很多人会疑问，为什么半导体被认可需要这么多年呢？主要原因是当时的材料不纯。没有好的材料，很多与材料相关的问题就难以说清楚。第四页，共十九页。半导体的主要特性：电阻率：10-3≤ρ≤109负的电阻率温度系数，电阻是随着温度的上升而降低通常具有很高的热电势整流效应光敏特性，能产生光伏效应或光电导效应霍尔效应第五页，共十九页。半导体材料的早期应用半导体的第一个应用就是利用它的整流效应作为检波器，就是点接触二极管（即将一个金属探针接触在一块半导体上以检测电磁波）。除了检波器之外，在早期，半导体还用来做整流器、光伏电池、红外探测器等，半导体的四个效应都用到了。从1907年到1927年，美国的物理学家研制成功晶体整流器、硒整流器和氧化亚铜整流器。1931年，兰治和伯格曼研制成功硒光伏电池。1932年，德国先后研制成功硫化铅、硒化铅和碲化铅等半导体红外探测器，在二战中用于侦探飞机和船舰。二战时盟军在半导体方面的研究也取得了很大成效，英国就利用红外探测器多次侦探到了德国的飞机。第六页，共十九页。晶体管的发明1947年晶体管的诞生引起了电子工业的革命，从此人类从使用电子管的时代进入半导体时代。晶体管的发明实际上是在1947年的12月23日的半年之前，当时贝尔实验室的研究人员已经看出了晶体管的商业价值，为写专利，保密了半年，到1947年12月23日，巴丁和布尔吞才正式公布了他们的发明，这也成为晶体管的正式发明日。他们用了一个非常简单的装置，就是在一块锗晶体上，用两个非常细的金属针尖扎在锗的表面，在一个针上加正电压，在另外一个探针上加一个负电压，我们现在分别称为发射极和集电极，N型锗就变成了一个基极，这样就形成了一个有放大作用的PNP晶体管。巴丁和布尔吞当时在肖克莱领导的研究小组工作，虽然肖克莱时任组长，但是在发明专利上没有他的名字，他心里很不愉快。为此，在很短的时间内，即在晶体管发明不久之后的1948年1月23日，他提出了一个不是点接触而是面接触式晶体管结构。后来证明这种结构才真正有价值。第七页，共十九页。巴丁和布尔吞在保密了将近半年后才公布了他们的发明，发明公布以后，当时的反应并不如期望的热烈。《纽约时报》将这个消息放在了第46版收音机谈话的最后，只有短短的几句话；当时的学术杂志对此也不是非常热衷。由于当时的反应并不是他们想象的那样强烈，所以在1952年的4月份，为了推广他们的这个发明，又再次...
