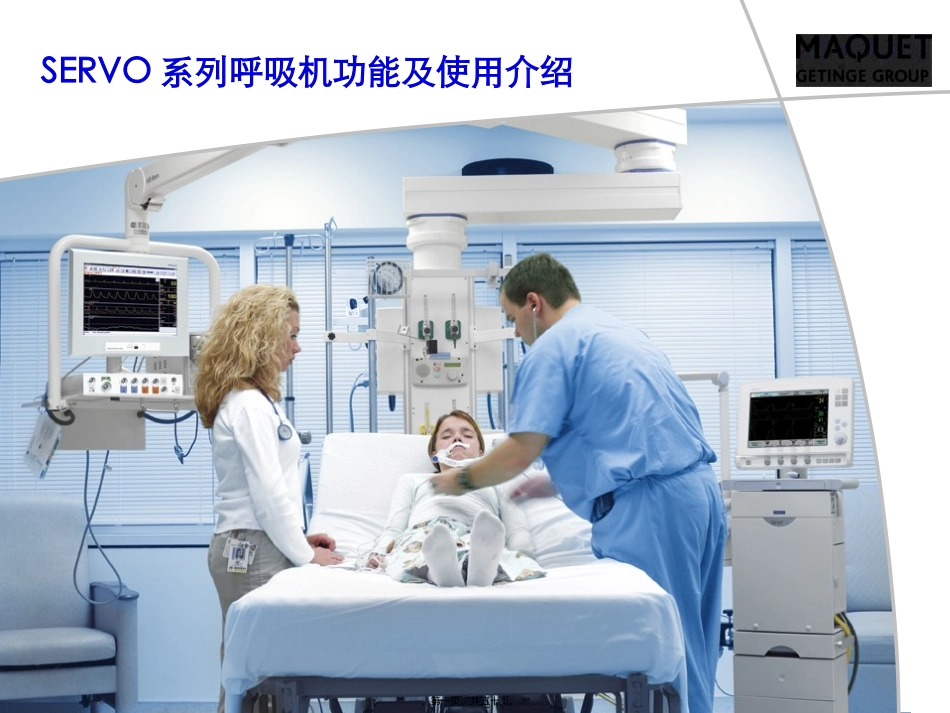

SERVO系列呼吸机功能及使用介绍3VIP免费

SERVO系列呼吸机功能及使用介绍第一页，共五十页。操作介绍1.使用前检查2.模式及参数设置3.监测功能3.其他功能介绍第二页，共五十页。1.使用前检查第三页，共五十页。使用前检查常见问题1.必须使用测试管路，如果没有，可以用短的呼吸管路代替2.如果外部管路测试通不过，仔细检查密闭情况，特别是接水杯、湿化器等连接的地方第四页，共五十页。模式设置触摸模式按键第五页，共五十页。选择所需模式后进入参数设置菜单设置完毕后按“接受〞键确认第六页，共五十页。容量控制模式特点：潮气量恒定，保证通气效率气道压力易变，随气道阻力增加或肺顺应性降低而增高。易引起气道压伤流速波形为方波或递增波，吸气期流速恒定，病人感觉不适呼吸模式探讨第七页，共五十页。容量控制的设置界面OH5:003第八页，共五十页。第九页，共五十页。传统容量控制模式当患者的吸气努力增强的情况下，流量不能相应增加，将导致明显的人机不协调呼吸模式探讨第十页，共五十页。改进的流量适应容量控制模式〔FAVC〕，在吸气相患者出现增强的吸气需要时，可提供额外的流量支持，满足患者需要呼吸模式探讨第十一页，共五十页。压力控制模式气道峰压恒定，减少肺损伤可使ALI、ARDS等病人塌陷或过度膨胀的肺泡恢复，改善气体分布流速波形为递减波，符合患者的实际需要潮气量随气道阻力或肺顺应性变化而波动吸气时间延长或反比通气,患者可能需要使用镇静剂或麻醉剂呼吸模式探讨第十二页，共五十页。13压力控制模式设置OH5:006第十三页，共五十页。14压力控制模式波形：重点关注潮气量OH5:007第十四页，共五十页。15•整个吸气相中压力保持恒定•在气道阻力、顺应性等因素不变的情况下，吸气压力越高，吸气流速越高，潮气量越大压力控制模式的波形分析〔压力〕呼吸模式探讨第十五页，共五十页。16压力控制与容量控制模式的特点参数压力控制模式容量控制模式肺泡压力峰值恒定变化气道压力峰值恒定变化潮气量变化恒定流速波形递减波方波或递增波峰流速变化恒定吸气时间预设预设呼吸频率预设预设第十六页，共五十页。17压力支持模式〔PSV〕所有呼吸由患者触发在吸气相提供压力支持适用于自主呼吸稳定为减轻呼吸功或过渡脱机的患者注意呼吸暂停时间及后备通气的设置保证平安临床最常用的模式呼吸模式探讨第十七页，共五十页。18压力支持参数设置OH5:015第十八页，共五十页。19压力支持通气波形OH5:016第十九页，共五十页。20成功触发呼吸机OH5:015呼吸模式探讨第二十页，共五十页。21在控制模式下采用时间切换支持模式中，一般采用流速切换方式，当气道流速下降到峰流速的一定百分比后切换为呼气影响吸气时间，潮气量，肺排空等呼吸机如何实现吸呼气切换呼吸模式探讨第二十一页，共五十页。22压力支持模式的吸呼气切换OH5:015呼吸模式探讨第二十二页，共五十页。23TimeMacIntyreChest1990;97;1463-1466压力支持模式与人机协调第二十三页，共五十页。24TokiokaAnesthAnalg2001;92:161波形判断设置是否正确呼吸模式探讨提早切换：引起双触发第二十四页，共五十页。25ParthasarathyAJRCCM1998;159:1023延迟切换：呼气肌活动波形判断设置是否正确第二十五页，共五十页。26SIMV结合控制及支持通气的混合模式辅助控制通气控制＋支持自主呼吸呼吸模式探讨第二十六页，共五十页。27OH5:023SIMV〔VC〕模式参数设置控制通气相关参数支持通气相关参数第二十七页，共五十页。28OH5:025SIMV〔PC〕模式参数设置第二十八页，共五十页。29自主模式CPAP〔持续正压气道压力〕气道内提供持续正压，完全由患者自主呼吸可稳定胸壁，增加FRC，改善气体分布适用于自主呼吸稳定过渡脱机的患者呼吸模式探讨第二十九页，共五十页。30OH5:019CPAP模式参数设置将PS水平设置为0，即为在PEEP水平上的CPAP呼吸模式探讨第三十页，共五十页。31OH5:020CPAP通气波形呼吸模式探讨第三十一页，共五十页。32范围:成人15–45s默认20s新生儿5-45s默认10s呼吸模式探讨第三十二页，共五十页。33后备通气Backupventilation后备通气等待时间范围:成人15–45s默认20s新生儿5-45s默认10s呼吸模式探讨第三十三页，共五十页。34临床设定PEEP原那么〔仅供参考...
