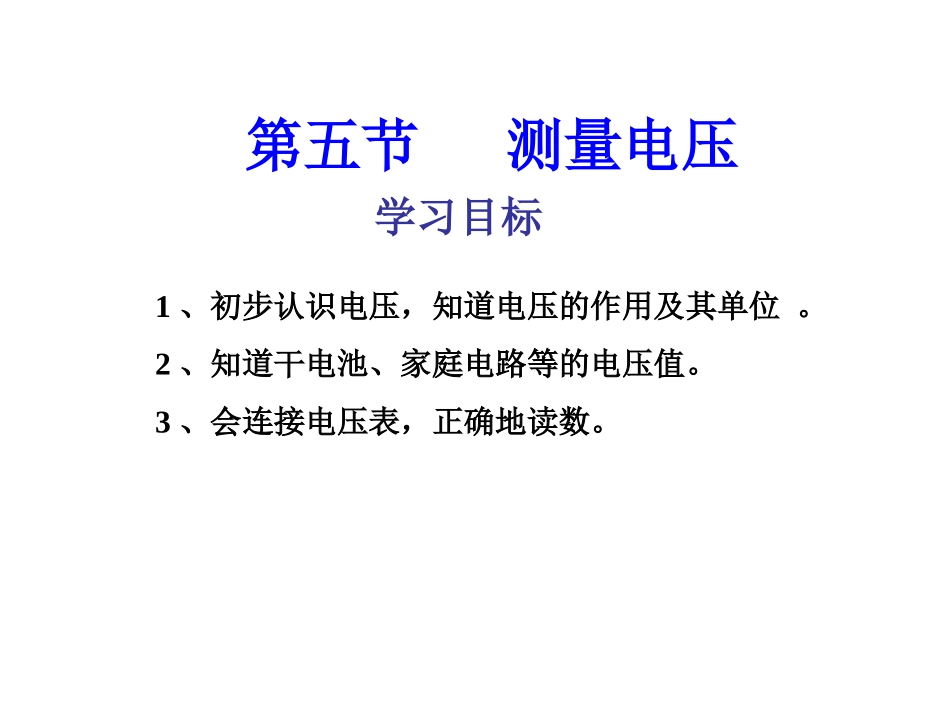

学习目标1、初步认识电压，知道电压的作用及其单位
2、知道干电池、家庭电路等的电压值
3、会连接电压表，正确地读数
第五节测量电压你了解电压的知识吗

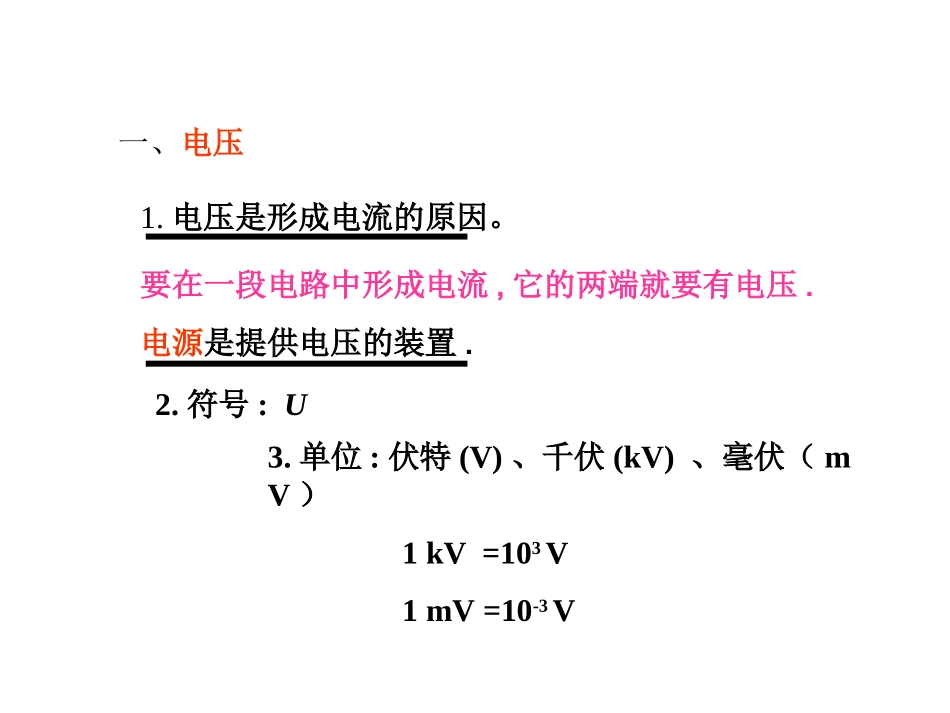

让我们一起来学习一下吧要在一段电路中形成电流,它的两端就要有电压
电源是提供电压的装置
电压是形成电流的原因
单位:伏特(V)、千伏(kV)、毫伏（mV）1kV=103V1mV=10-3V一、电压4
记住：一节干电池的电压1
5V一节蓄电池的电压2V对人体安全的电压不高于36V家庭电路的电压220V二、电压表：1
作用：测量电路两端的电压的仪表
量程和分度值量程分度值0～3V0～15V0
5V4、读数：三、怎样连接电压表1、电压表要并联在被测电路的两端；2、电压表必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出；3、被测电压不要超过电压表的量程；（事先不能估测出电压大小，用试触法）4、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压
1、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压
电压表测L2两端的电压练习：电压表测L1两端的电压V2L2L12、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号
电压表测L1两端的电压VL1L23、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图
V1V2L1L2V1V2L1L24
在内填上适当的电表，并标出“+”“-”接线柱L
