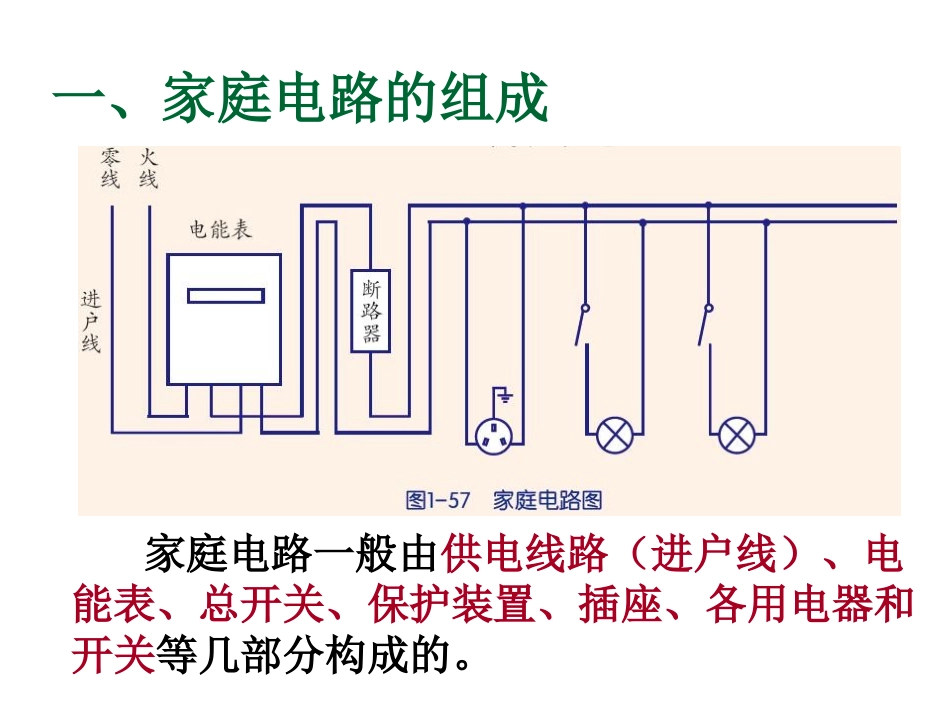

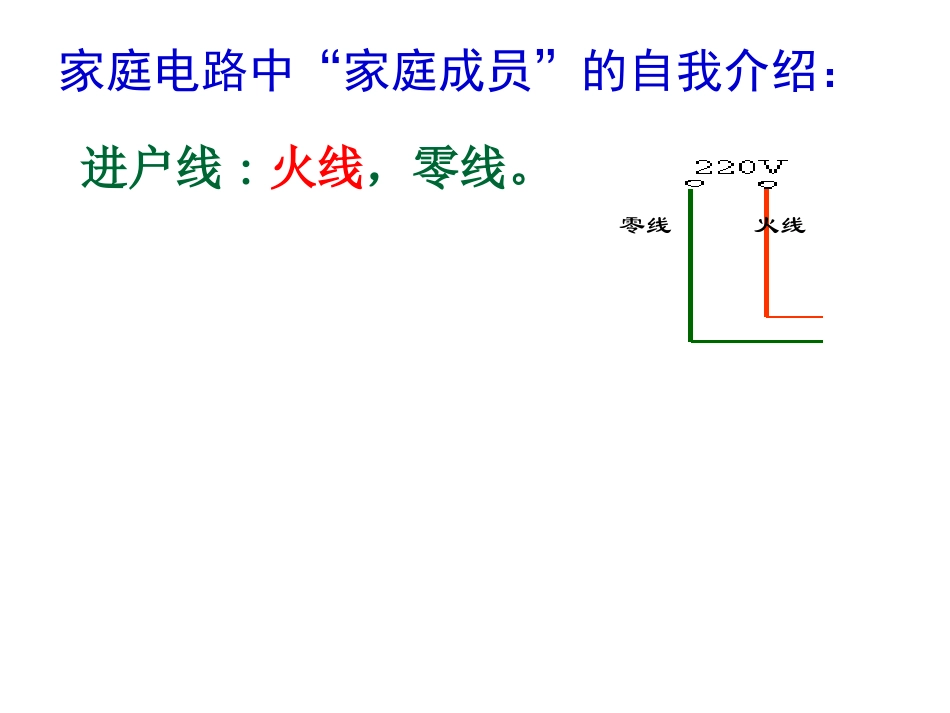

第6节家庭用电一、家庭电路的组成家庭电路一般由供电线路（进户线）、电能表、总开关、保护装置、插座、各用电器和开关等几部分构成的。火线零线进户线:火线，零线。家庭电路中“家庭成员”的自我介绍：测电笔的结构和使用作用：辨别火线和零线但千万不能接触笔尖金属体国家或地区电压／伏频率／赫美国、加拿大12050日本11050，60英国、澳大利亚24050法国、德国、意大利、奥地利、西班牙、希腊、荷兰、中国、泰国22050俄罗斯、瑞典120，127，22050韩国10060挪威、新西兰、新加坡23050部分国家市电电压和频率大电流引起火灾思考我们应如何防范，保证用电安全呢？熔断器电流过大时能自动切断电路连接方法：串联在火线上火线零线保险丝是用什么材料都可以的吗？???不是的。一般用电阻率大、熔点低的金属合金制成。选用保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的电流。???小明家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）现已知小明家里各用电器工作时的电流值如下：一台电脑：1A，所有电灯:总0.8A,空调:7A冰箱:0.5A,电视机:0.5A,请你帮他选择保险丝（）A、额定电流是40A的保险丝B、额定电流是1.5A的保险丝C、额定电流是10A的保险丝D、额定电流越大越好的保险丝正确答案:C断路器：（串联在火线上）下图是一种断路器的工作原理图，请试着向你的同桌介绍其工作原理。三孔式插座和三脚式插头说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。“左零右火上接地”???根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭褒、空调、冰箱、洗衣机等。思考：同是漏电，为何反差如此大？当用电器漏电，其金属壳上就有220伏的电压。因此，接地线是用电器的安全线。1、指出下图安装中的错误之处，并作改正。练习巩固2.保险丝在电路中所起的作是（）A、减小电路中的电流，避免产生危险。B、能使电路中电压降低C、用电器消耗的电能过多时，自动切断电路。D、在电流过大，超过规定值时能自动切断电路。3.安装家庭电路中，下列做法错误的是()A、各电灯之间并联B、开关与被控制的电灯串联C、插座与电灯串联D、保险丝接在闸刀开关之后DC
