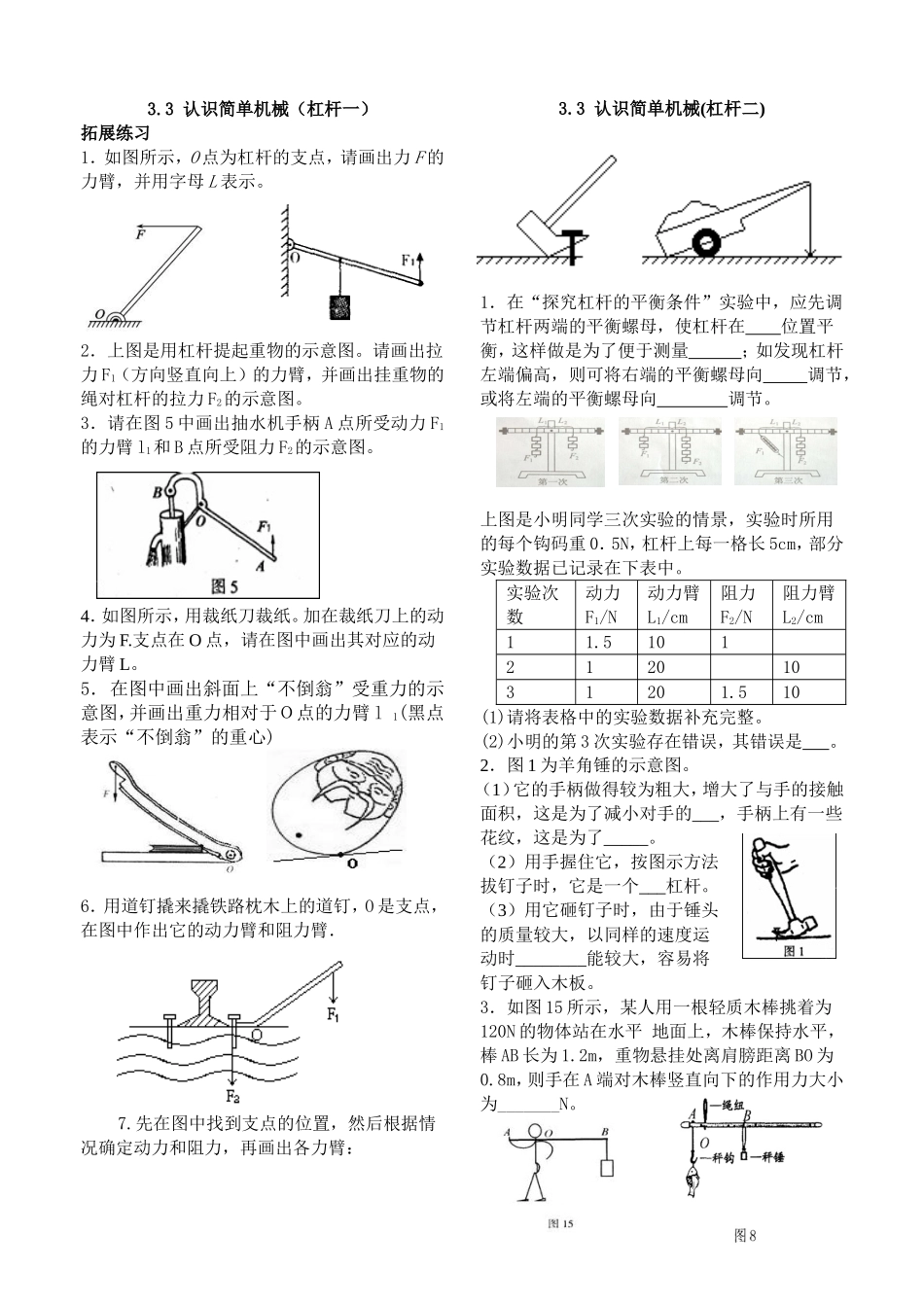

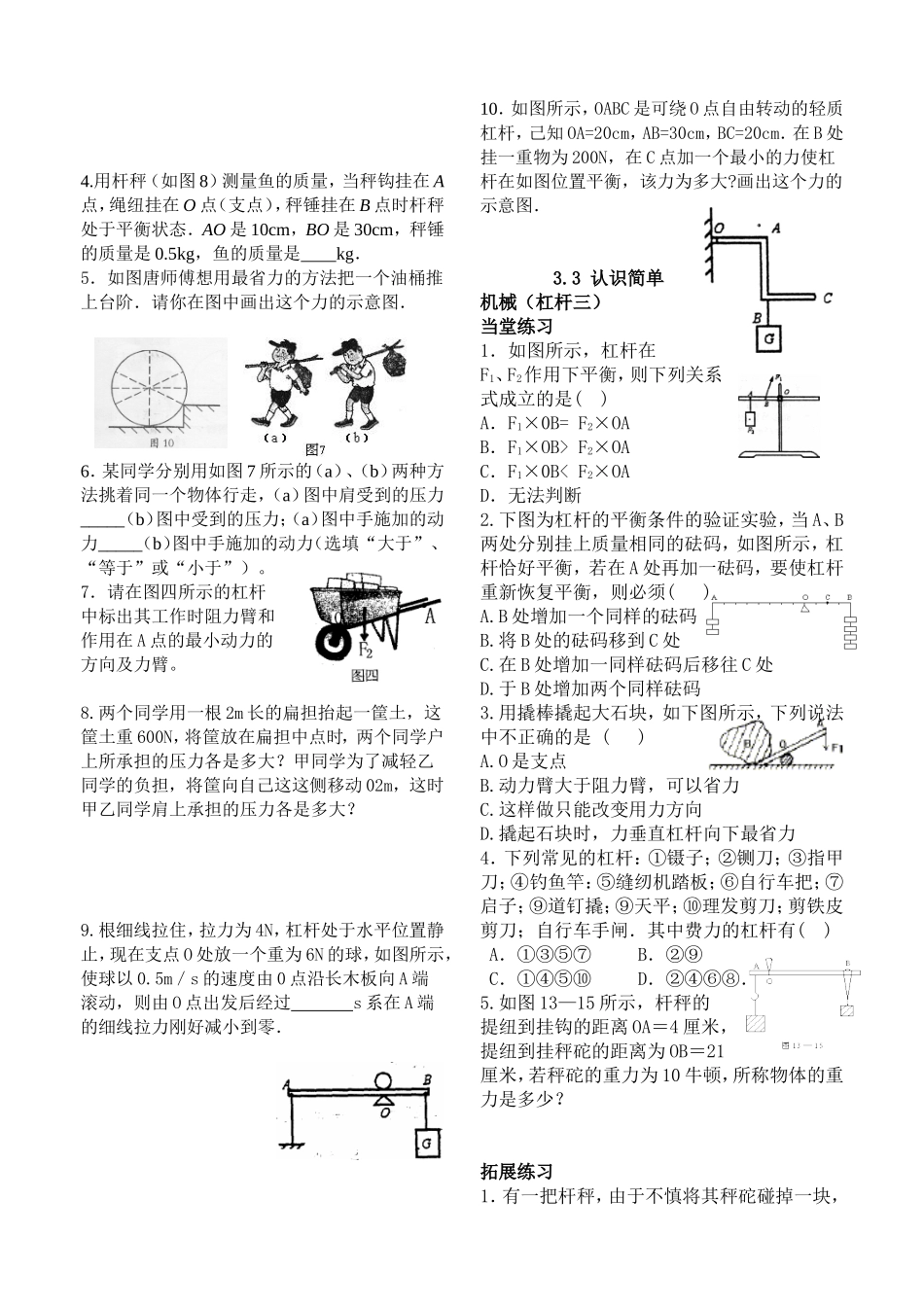

3.3认识简单机械（杠杆一）拓展练习1．如图所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示。2．上图是用杠杆提起重物的示意图。请画出拉力F1（方向竖直向上）的力臂，并画出挂重物的绳对杠杆的拉力F2的示意图。3．请在图5中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。4．如图所示，用裁纸刀裁纸。加在裁纸刀上的动力为F.支点在O点，请在图中画出其对应的动力臂L。5．在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l1(黑点表示“不倒翁”的重心)6．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．7.先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：3.3认识简单机械(杠杆二)1．在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在位置平衡，这样做是为了便于测量；如发现杠杆左端偏高，则可将右端的平衡螺母向调节，或将左端的平衡螺母向调节。上图是小明同学三次实验的情景，实验时所用的每个钩码重0．5N，杠杆上每一格长5cm，部分实验数据已记录在下表中。实验次数动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cm11.510121201031201.510(1)请将表格中的实验数据补充完整。(2)小明的第3次实验存在错误，其错误是。2．图1为羊角锤的示意图。（1）它的手柄做得较为粗大，增大了与手的接触面积，这是为了减小对手的___，手柄上有一些花纹，这是为了_____。（2）用手握住它，按图示方法拔钉子时，它是一个___杠杆。（3）用它砸钉子时，由于锤头的质量较大，以同样的速度运动时________能较大，容易将钉子砸入木板。3．如图15所示，某人用一根轻质木棒挑着为120N的物体站在水平地面上，木棒保持水平，棒AB长为1.2m，重物悬挂处离肩膀距离BO为0.8m，则手在A端对木棒竖直向下的作用力大小为_______N。4.用杆秤（如图8）测量鱼的质量，当秤钩挂在A点，绳纽挂在O点（支点），秤锤挂在B点时杆秤处于平衡状态．AO是10cm，BO是30cm，秤锤的质量是0.5kg，鱼的质量是kg．5．如图唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．6．某同学分别用如图7所示的（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力_____（b）图中受到的压力；（a）图中手施加的动力_____（b）图中手施加的动力（选填“大于”、“等于”或“小于”）。7．请在图四所示的杠杆中标出其工作时阻力臂和作用在A点的最小动力的方向及力臂。8.两个同学用一根2m长的扁担抬起一筐土，这筐土重600N，将筐放在扁担中点时，两个同学户上所承担的压力各是多大？甲同学为了减轻乙同学的负担，将筐向自己这这侧移动02m，这时甲乙同学肩上承担的压力各是多大？9.根细线拉住，拉力为4N，杠杆处于水平位置静止，现在支点O处放一个重为6N的球，如图所示，使球以0.5m／s的速度由0点沿长木板向A端滚动，则由O点出发后经过s系在A端的细线拉力刚好减小到零．10．如图所示，OABC是可绕O点自由转动的轻质杠杆，己知OA=20cm，AB=30cm，BC=20cm．在B处挂一重物为200N，在C点加一个最小的力使杠杆在如图位置平衡，该力为多大?画出这个力的示意图．3.3认识简单机械（杠杆三）当堂练习1．如图所示，杠杆在F1、F2作用下平衡，则下列关系式成立的是()A．F1×0B=F2×OAB．F1×OB>F2×OAC．F1×0B
