串并联电路中电流的规律VIP免费

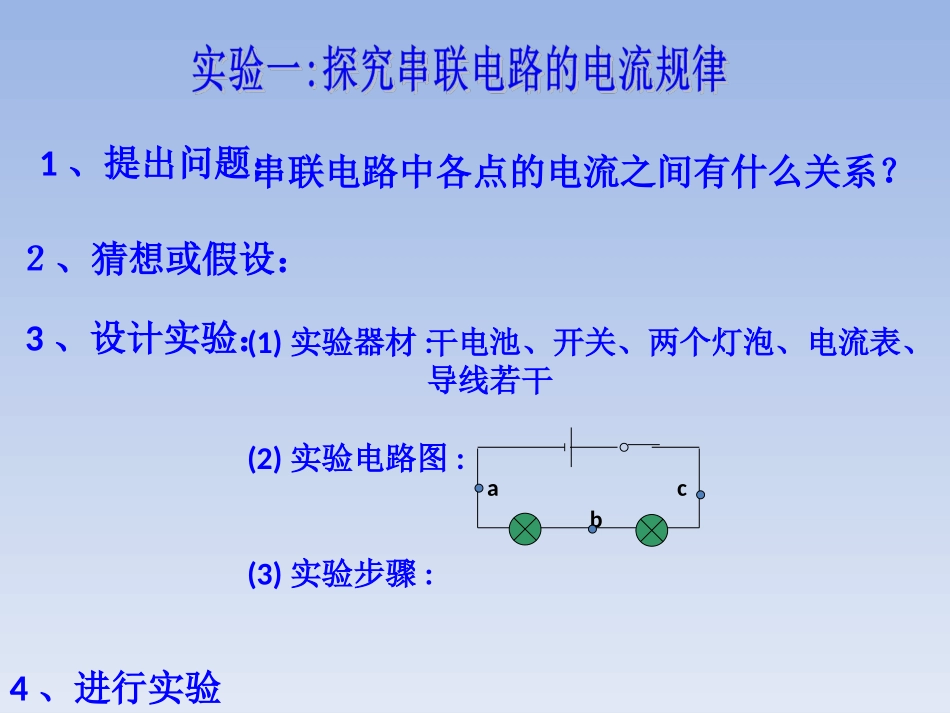

串并联电路中，开关的位置对电路有影响吗？用电器相互影响吗？串并联电路中流过各用电器的电流有什么关系哪？1、提出问题：串联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:(2)实验电路图:(3)实验步骤:abc干电池、开关、两个灯泡、电流表、导线若干1．设计实验电路；2．根据电路图连接电路；3．进行测量，将测量数据记录在表格中；4．换上另外两个规格不同的小灯泡，再次实验。L2L1实验步骤连接电路时要注意：1.接线时要注意开关必须处于断开的状态；不要出现短路现象；2.电流表要跟被测电路串联；3.电流表的接线要正确：不得出现反接；4.电流表的量程要选准；要进行试触；5.读数时要认清量程和分度值；LL1L2L2A2A1次数A点电流IA/AB点电流IB/AC点电流IC/A123实验数据5、得出结论：•并联电路的特点：1、电流有两条以上路径，电流出现分与合；2、各支路用电器独立工作、互不影响；3、干路开关控制整个电路，支路开关控制所在的支路。二、并联电路的特点并联电路中干路干路的电流与各支路的电流又有什么样的关系呢?ABCII1I21、提出问题：并联电路中各点的电流之间有什么关系？２、猜想或假设：3、设计实验：4、进行实验(1)实验器材:(2)实验电路图:(3)实验步骤:干电池、开关、两个灯泡、电流表、导线若干abcL1L1L2L2A2A1次数A点电流IA/AB点电流IB/AC点电流IC/A123实验数据1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIc2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIcabc===+abc3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[]A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小CL1L1L2L2A2A11.2A0.5AL1中的电流是多少？0.7A45．如图所示电路图，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是______。0.4A0.9A0.5AL1L2A1A3A26.将图5中给出的实物连接起来．要求：L1，L2并联、S控制干路，测量干路的电流，测L2中的电流．已知L1和L2中的电流均为0.4A.AB7、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。0.40.50.3A1A2A3L3L1L2如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为，A2的示数为，灯L1中的电流是.L1L21.8A0.36A1.44A89、如图所示，0.1分钟通过L2的电量是12库仑，A的示数为3.5A,则A1的示数为A．2安B．5.5安C．1.5安D．120安10、如图所示，S闭合后，A1的示数是0.2A，A2的示数为A1的3倍，则A3的示数为A．0.4AB．0.8AC．0.6AD．1A
