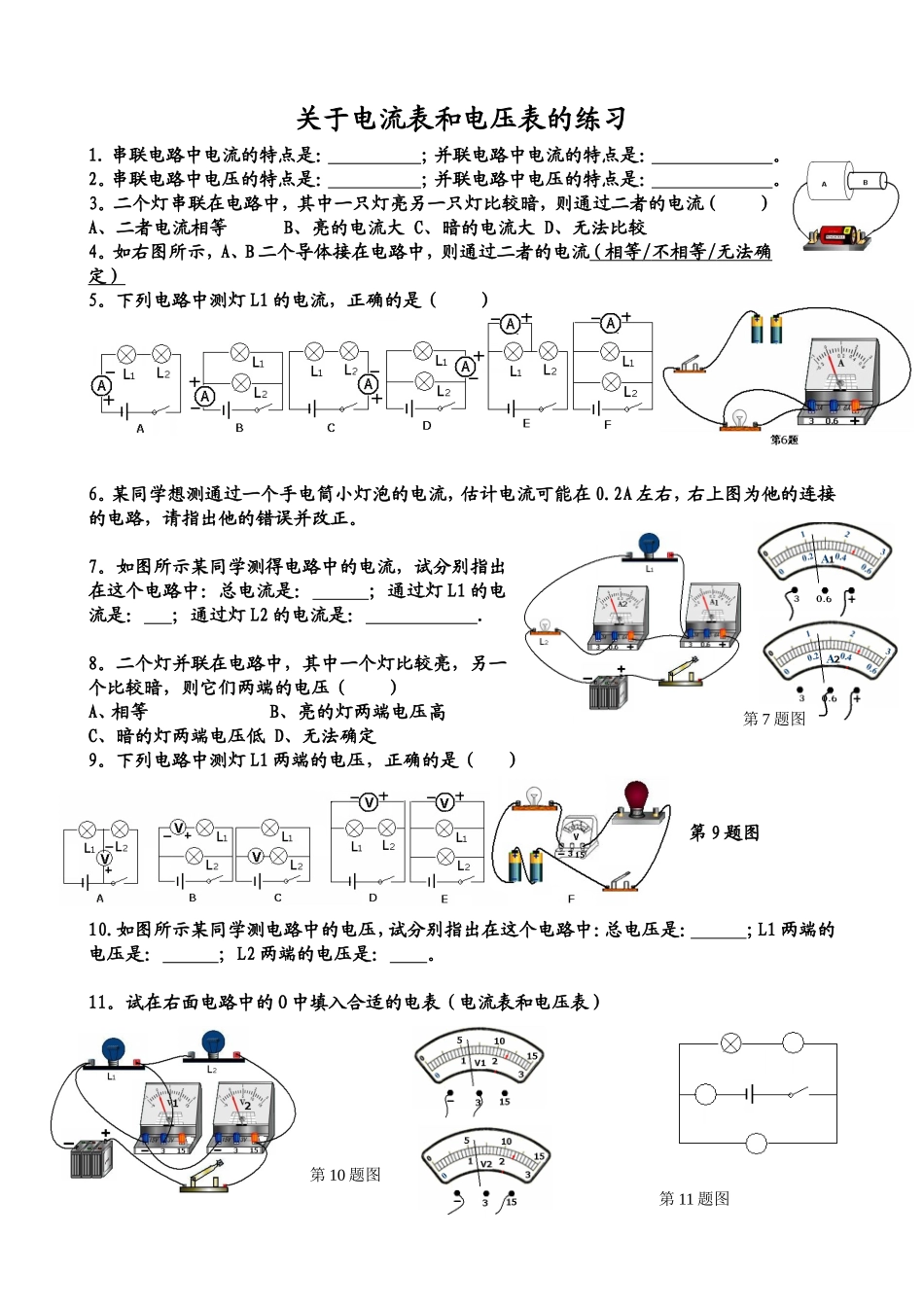

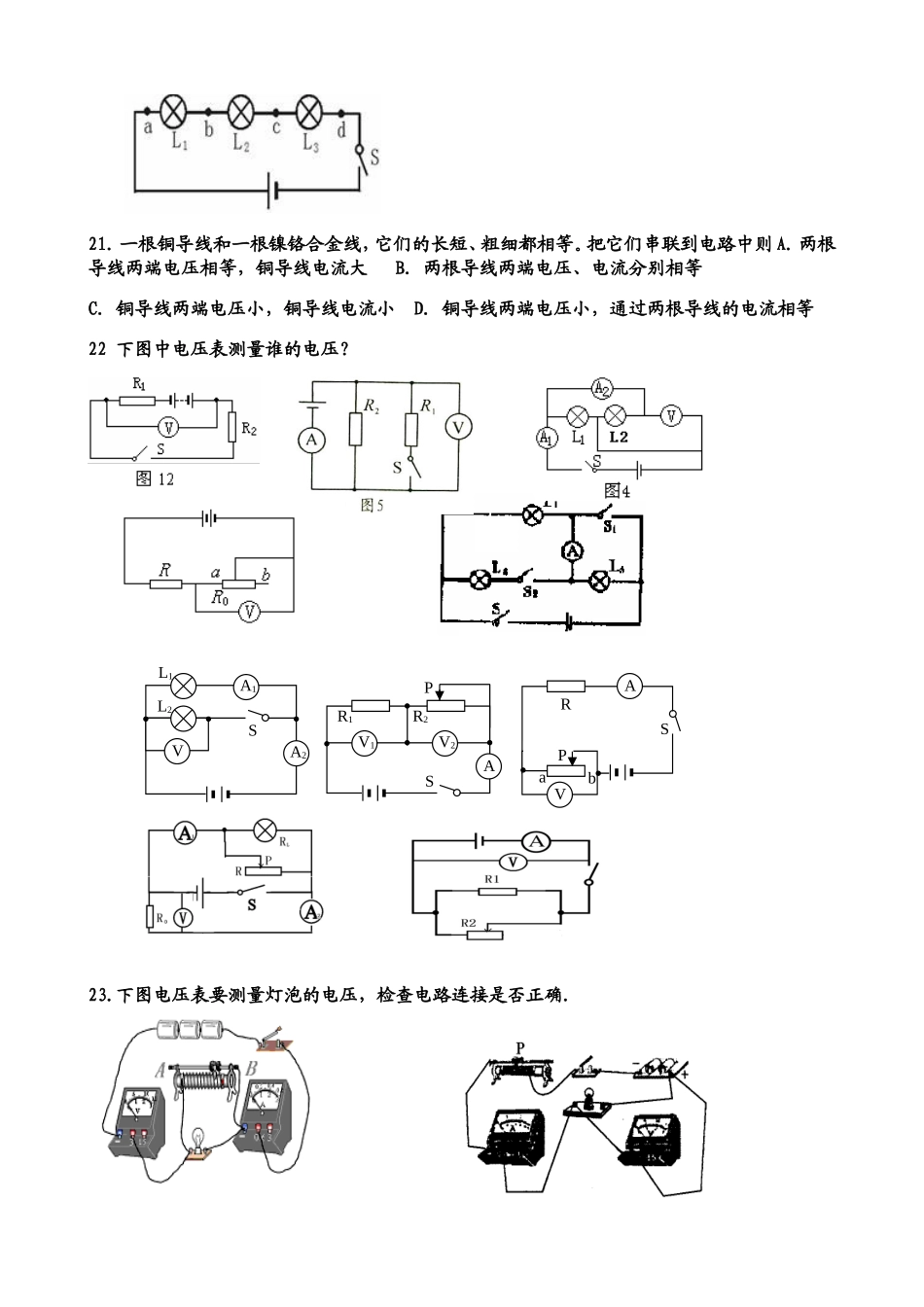

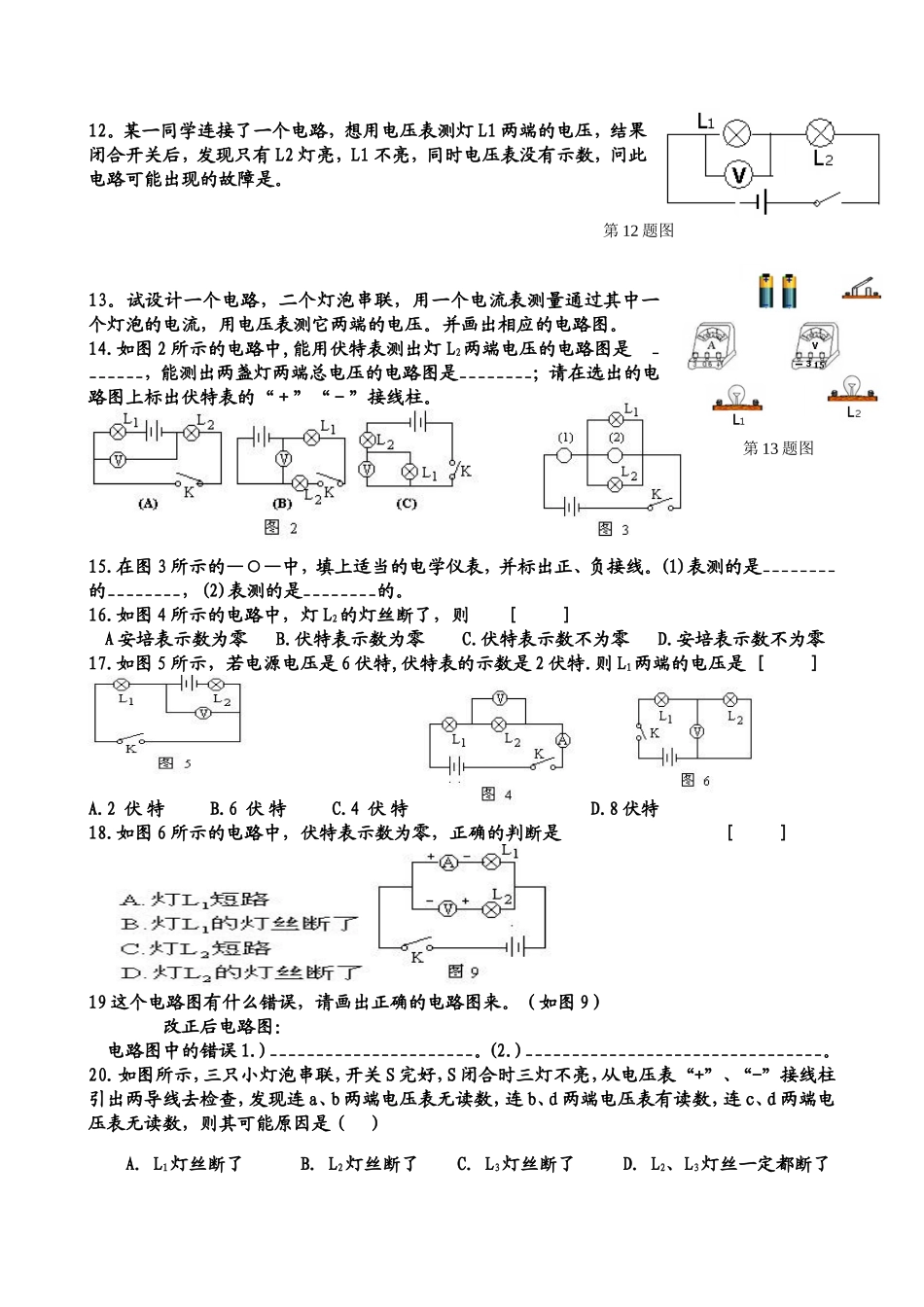

关于电流表和电压表的练习1．串联电路中电流的特点是：；并联电路中电流的特点是：。2。串联电路中电压的特点是：；并联电路中电压的特点是：。3。二个灯串联在电路中，其中一只灯亮另一只灯比较暗，则通过二者的电流（）A、二者电流相等B、亮的电流大C、暗的电流大D、无法比较4。如右图所示，A、B二个导体接在电路中，则通过二者的电流（相等/不相等/无法确定）5。下列电路中测灯L1的电流，正确的是（）6。某同学想测通过一个手电筒小灯泡的电流，估计电流可能在0.2A左右，右上图为他的连接的电路，请指出他的错误并改正。7。如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是：；通过灯L1的电流是：；通过灯L2的电流是：.8。二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A、相等B、亮的灯两端电压高C、暗的灯两端电压低D、无法确定9。下列电路中测灯L1两端的电压，正确的是（）第9题图10.如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。11。试在右面电路中的O中填入合适的电表（电流表和电压表）第10题图第11题图第7题图12。某一同学连接了一个电路，想用电压表测灯L1两端的电压，结果闭合开关后，发现只有L2灯亮，L1不亮，同时电压表没有示数，问此电路可能出现的故障是。13。试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。并画出相应的电路图。14.如图2所示的电路中,能用伏特表测出灯L2两端电压的电路图是_______，能测出两盏灯两端总电压的电路图是________；请在选出的电路图上标出伏特表的“＋”“－”接线柱。15.在图3所示的—○—中，填上适当的电学仪表，并标出正、负接线。(1)表测的是________的________，(2)表测的是________的。16.如图4所示的电路中，灯L2的灯丝断了，则[]A安培表示数为零B.伏特表示数为零C.伏特表示数不为零D.安培表示数不为零17.如图5所示，若电源电压是6伏特,伏特表的示数是2伏特.则L1两端的电压是[]A.2伏特B.6伏特C.4伏特D.8伏特18.如图6所示的电路中，伏特表示数为零，正确的判断是［］19这个电路图有什么错误，请画出正确的电路图来。（如图9）改正后电路图：电路图中的错误1.)______________________。(2.)________________________________。20．如图所示，三只小灯泡串联，开关S完好，S闭合时三灯不亮，从电压表“+”、“-”接线柱引出两导线去检查，发现连a、b两端电压表无读数，连b、d两端电压表有读数，连c、d两端电压表无读数，则其可能原因是（）A．L1灯丝断了B．L2灯丝断了C．L3灯丝断了D．L2、L3灯丝一定都断了第13题图第12题图21．一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。把它们串联到电路中则A．两根导线两端电压相等，铜导线电流大B．两根导线两端电压、电流分别相等C．铜导线两端电压小，铜导线电流小D．铜导线两端电压小，通过两根导线的电流相等22下图中电压表测量谁的电压？23.下图电压表要测量灯泡的电压，检查电路连接是否正确.A1VA2L1L2SV1V2R1R2PSAVabPSARABCD图2SV1V2R2R1S图3L1L2图4SR\24下图中应该填什么电表才能使电阻串联或者并联。25、某同学连接电路如图2所示，闭合开关S，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是UAD=3V，UAB=3V，UBC=0，UCD=0。此电路故障可能是A、开关S接触不良B、电灯L灯丝断了C、电灯L短路D、电阻R短路26、在如图3所示的电路中，电源电压为6V。闭合开关后，电压表V1的示数为0，电压表V2的示数为6V。此电路的故障可能是(双选)：A、电阻R1短路B、电阻R1开C、电阻R2短路D、电阻R2开路27、如图4所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是（单选）A、开关S接触不良B、电灯L1灯丝断了C、电灯L1短路D、电灯L2短路
