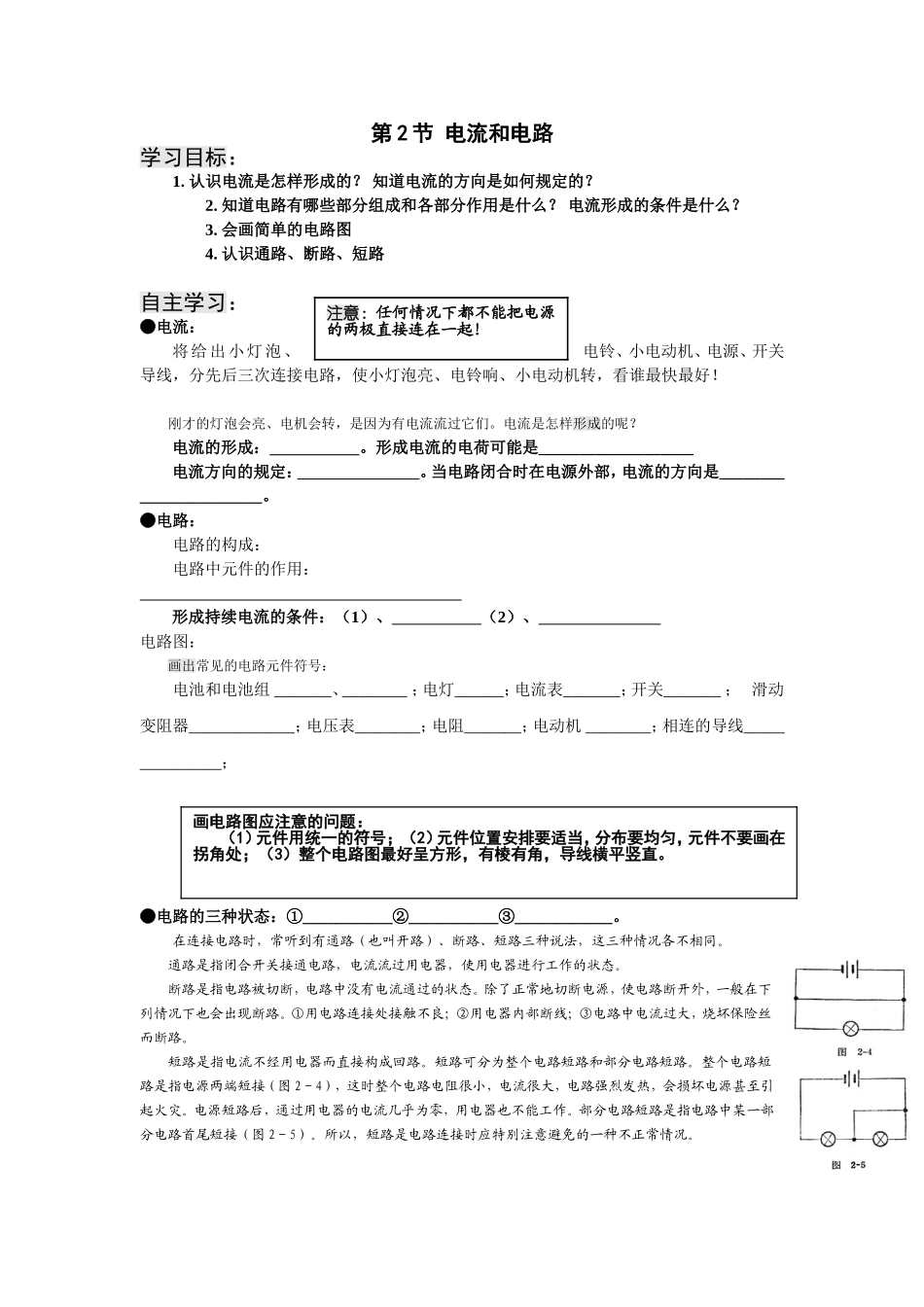

第2节电流和电路学习目标：1.认识电流是怎样形成的？知道电流的方向是如何规定的？2.知道电路有哪些部分组成和各部分作用是什么？电流形成的条件是什么？3.会画简单的电路图4.认识通路、断路、短路自主学习：●电流：将给出小灯泡、电铃、小电动机、电源、开关导线，分先后三次连接电路，使小灯泡亮、电铃响、小电动机转，看谁最快最好！刚才的灯泡会亮、电机会转，是因为有电流流过它们。电流是怎样形成的呢？电流的形成：。形成电流的电荷可能是___________________电流方向的规定：。当电路闭合时在电源外部，电流的方向是_______________________。●电路：电路的构成：电路中元件的作用：形成持续电流的条件：（1）、（2）、电路图：画出常见的电路元件符号：电池和电池组_______、________；电灯______；电流表_______；开关_______；滑动变阻器_____________；电压表________；电阻_______；电动机________；相连的导线_______________；●电路的三种状态：①___________②___________③____________。在连接电路时，常听到有通路（也叫开路）、断路、短路三种说法，这三种情况各不相同。通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。断路是指电路被切断，电路中没有电流通过的状态。除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。短路是指电流不经用电器而直接构成回路。短路可分为整个电路短路和部分电路短路。整个电路短路是指电源两端短接（图2－4），这时整个电路电阻很小，电流很大，电路强烈发热，会损坏电源甚至引起火灾。电源短路后，通过用电器的电流几乎为零，用电器也不能工作。部分电路短路是指电路中某一部分电路首尾短接（图2－5）。所以，短路是电路连接时应特别注意避免的一种不正常情况。画电路图应注意的问题：（1）元件用统一的符号；（2）元件位置安排要适当，分布要均匀，元件不要画在拐角处；（3）整个电路图最好呈方形，有棱有角，导线横平竖直。注意：任何情况下都不能把电源的两极直接连在一起！当堂训练：1、形成电流。（金属导体中发生定向移动的是自由电子）2、方向规定为电流方向。（金属导体中电流方向跟自由电子（负电荷）定向移动的方向）3、电路闭合时，在电源外部，电流方向是从电源极经过用电器流向极。4、电路构成：电源：提供电能的装置，如：发电机、电池。用电器：消耗电能的装置，开关：控制电路的通断。导线：连接电路输送电能。5、二极管具有导电性（发光二极管还可发光）。6、形成持续电流的条件：●物理阅读新型电池随着电子工业和其他生产技术的发展，各种用电器进入千家万户，电池的应用也越来越广泛。常用电池有以下几种：一、原电池是一次性电池，一般不能反复充电使用。使用较多的有锌锰干电池、碱性干电池等。1.锌锰干电池。有圆筒形和扁形两种，圆筒形锌锰干电池以金属锌制成的外壳作为负极。电池芯是正极，它是由二氧化锰、石墨和固体氯化铵等混合而成的。有的电池中采用氯化锌纸板结构代替了糊式结构，以提高电池的性能。2.碱性干电池。从外形上分，有圆筒形和钮扣式两大类。以二氧化锰和石墨作正极，锌粉和粘结剂制成负极材料。碱性锌锰电池由于电解液为氢氧化钾，导电能力强，容量比一般干电池大，可达同号普通干电池的三倍。多用于照相机闪光灯、电动剃须刀、电动玩具等，也可以用在电子表、电子计算器上。3.氧化银电池。随着用电器的小型化，钮扣式电池迅速发展起来，以氧化银电池为例，它的正极以氧化银为主要材料；负极以锌粉为主要材料；电解液由氢氧化钾（钠）与蒸馏水配成。适用于电子打火机、电子计算器。二、蓄电池是可以充电重复使用的电池。可以将化学能转变为电能，又可以将电能转变为化学能，又称二次电池。镉镍电池是较理想的可充电式电池。它在正常使用条件下，充放电次数可达数百次，甚至上千次，是典型的二次电池。镉镍电池有密封型和非密封型两大类。密封型的又分为圆柱型和钮扣型两种，密封圆柱型镉镍电池的结构与普通锌锰圆筒干电池相似。它的正极材料为镍的氧化...
