中考专题复习：《串联、并联电路故障分析》VIP专享VIP免费

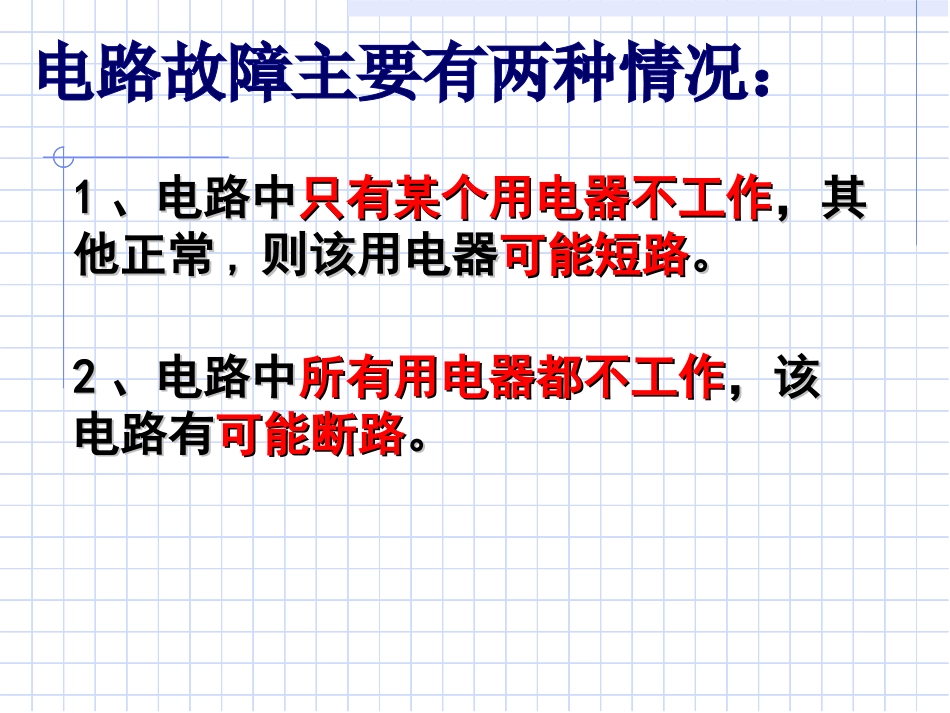

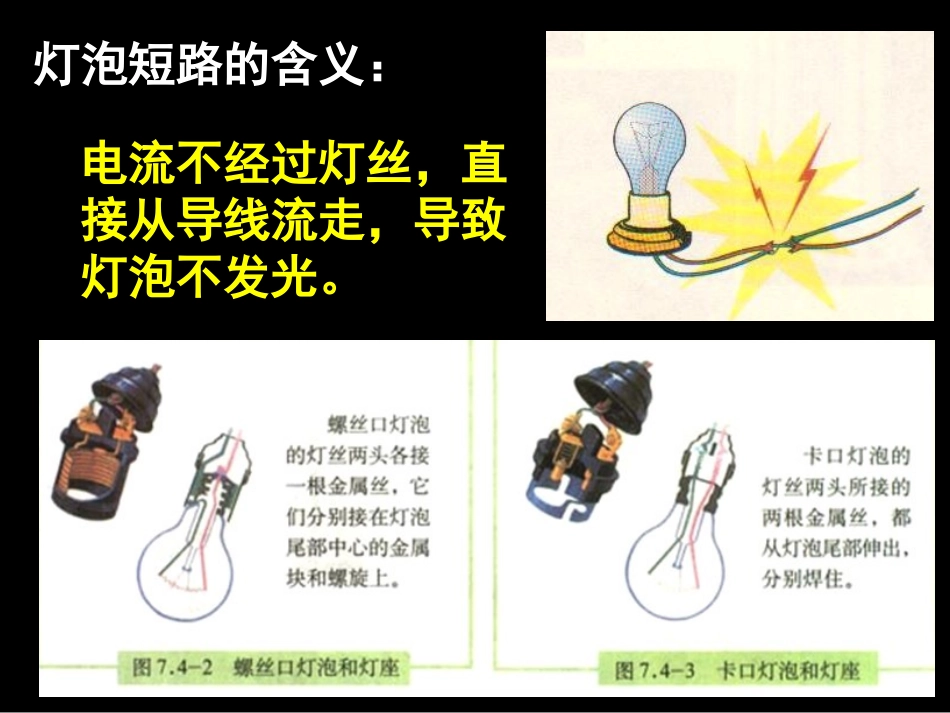

11、电路中、电路中只有某个用电器不工作只有某个用电器不工作，其，其他正常他正常,,则该用电器则该用电器可能短路可能短路。。22、电路中、电路中所有用电器都不工作所有用电器都不工作，该，该电路有电路有可能断路可能断路。。灯泡短路的含义：电流不经过灯丝，直接从导线流走，导致灯泡不发光。1、L1短路：L1不发光A电路故障引起电路中电学物理量的变化及故障原因分析：L2发光A示数变大V示数变大，大小等于电源电压2、L2短路：A电路故障引起电路中电学物理量的变化及故障原因分析：L1不发光L2发光A示数变大V示数变为零3、L1断路：A电路故障引起电路中电学物理量的变化及故障原因分析：L1、L2都不发光A示数变为零V示数变为零4、L2断路：A电路故障引起电路中电学物理量的变化及故障原因分析：A示数为零V示数大小等于电源电压L1、L2都不发光[例1]如图所示的电路中，电源电压为6V，当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路方法：代入检验B[例2]在如图所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路A[例3]在如图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：。小灯泡短路或R断路[例4]在如图所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路电压表示数为电源电压1、电压表串联在电路中；2、电压表以外某处用电器短路；3、电压表所测的用电器断路。电压表示数为零1、电压表以外的电路断路。2、电压表所测的用电器短路（即该用电器相当于导线）。[例5]如图电路中，当S闭合后，发现电压表读数为零，可能原因是()A.灯L1灯丝断了B.灯L2灯丝断了C.灯L1短路D.灯L2短路B、C[例6]如图所示的电路中，电源电压恒为4V，电阻R1＝R2＝20Ω，两只电流表的量程均为0-0.6安培。当闭合开关时，两只电流表的示数均为0.2A。若故障由这两个电阻中的其中一个引起，则出现的故障是（）A.R2短路B.R2断路C.R1短路D.R1断路D[例7]在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（）A.灯泡L2短路B.灯泡L2断路C.灯泡L1断路D.两个灯泡都断路A×V×SL2L1B[例8]如图所示电路中，电源电压为6V，当电键S闭合后，电压表的示数为6V，造成这种情况的原因可能是()A.小灯泡短路B.电阻R断路C.电键接触不良D.以上三种情况都有可能VSRLD
