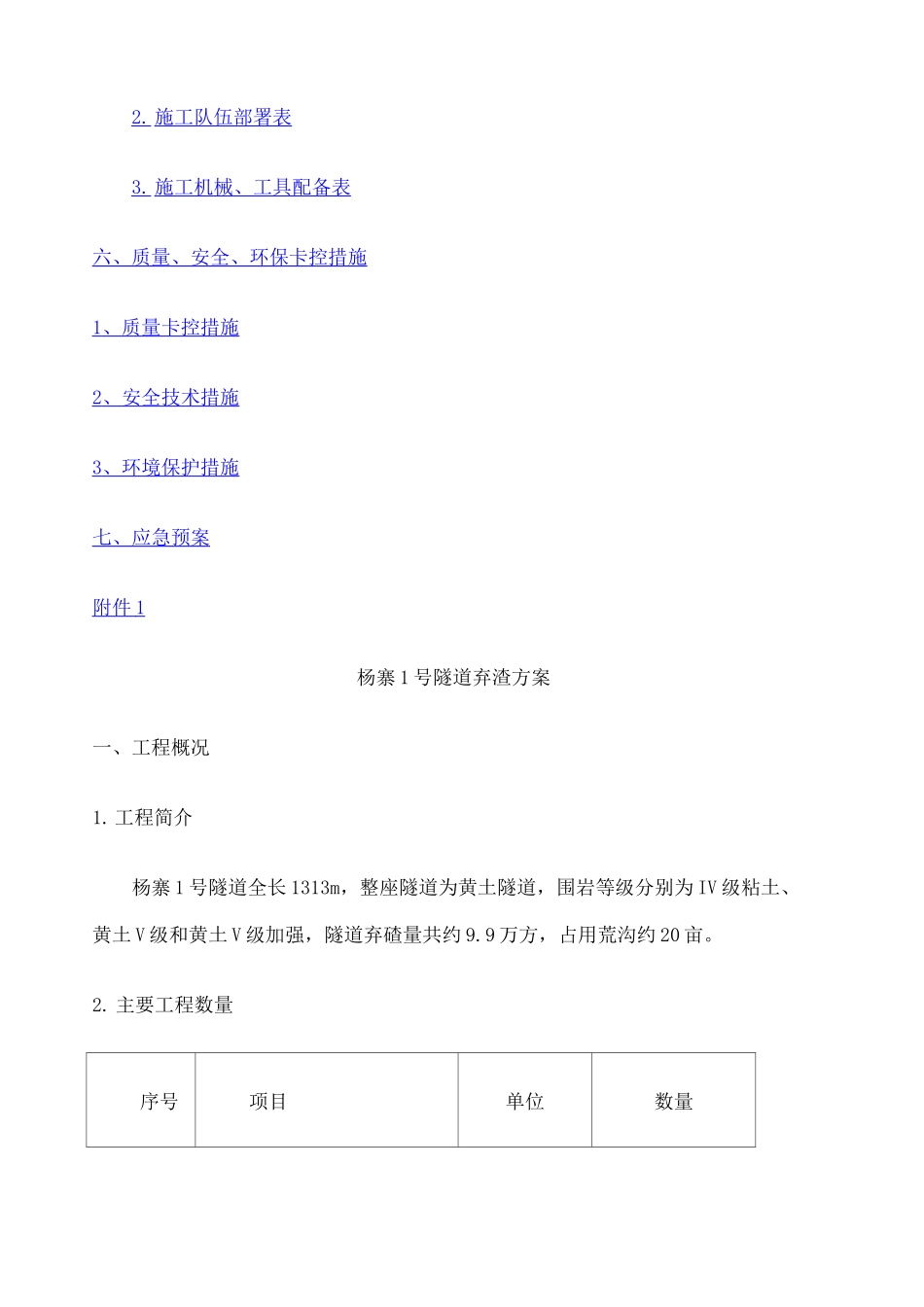

一、工程概况1.工程简介2.主要工程数量3.工程地质及水文二、编制说明1.编制依据2.编制原则3.编制范围三、工期计划四、弃渣方案1.总体施工方案2.专项施工方案五、资源配置计划1...............................................................施工组织机构图2.施工队伍部署表3.施工机械、工具配备表六、质量、安全、环保卡控措施1、质量卡控措施2、安全技术措施3、环境保护措施七、应急预案附件1杨寨1号隧道弃渣方案一、工程概况1.工程简介杨寨1号隧道全长1313m，整座隧道为黄土隧道，围岩等级分别为IV级粘土、黄土V级和黄土V级加强，隧道弃碴量共约9.9万方，占用荒沟约20亩。2.主要工程数量序号项目单位数量1弃碴场面积m213333.342场地平整，绿化，复垦m2376323排，截水沟浆砌片石m3290.1344挡碴墙浆砌片石m31940.8663.工程地质及水文本工程地质为地表新黄土。二、编制说明1.编制依据1.1杨寨1号隧道设计图纸及相关要求1.2现场施工调查情况1.3相关征地要求1.4相关规范及地方法规2.编制原则根据设计及环保要求，合理选择弃碴场位置，做好弃碴场的防护及防排水工作，防止泥石流、滑坡等灾害发生，保证弃碴场下方道路及附近人员生命财产安全。3.编制范围杨寨1号隧道和大居村隧道洞内开挖碴土及无用废碴堆放三、工期计划场地平整：2016年04月01日至2016年04月02日（2天）施工完成。基坑开挖：2016年04月03日至2016年04月04日（2天）施工完成。挡碴墙砌筑：2016年04月05日至2016年04月24日（20天）施工完成。水沟砌筑：2016年04月25日至2016年05月04日（10天）施工完成。场地清理：2016年05月05日至2016年05月09日（5天）施工完成。四、弃渣方案1.总体施工方案隧道弃碴场弃碴均必须坚持先挡后弃的原则，弃碴前必须清除碴场内的植被，并对碴场底部进行平整，斜坡地段修整成台阶状。挡碴墙高度不小于6m，基础埋深不小于1.5m，墙体采用M10浆砌片石砌筑。2.专项施工方案2.1挡墙施工0£碴基挡碴图2-1挡碴墙示意图2.1.1挡墙施工放样在挡墙施工前，弃碴场容量必须再次复测，以确定保证该段施工弃碴需求。施工放线，放出挡墙施工线，基底开挖线。施工时专人负责引线，指导施工。挡碴墙具体尺寸见图2-12.1.2基坑开挖基坑由挖掘机开挖至高于设计标高20cm左右，做地基承载力实验，实验合格,人工开挖至设计标高，并清理干净，保证挡墙墙址线反坡度。2.1.3浆砌施工挡墙浆砌安排专业工程师负责现场指导施工，同时安排实验工程师严格控制砂浆配合比，保证砂浆强度（M10）,并现场跟班作业，及时更正。浆砌采用挤浆法施工，分层砌筑，各层砌筑均应砂浆饱满，片石大面朝下，严禁采用灌浆法施工，砂浆应随拌随用，拌成后应在3-4h内使用完毕；每层先砌筑角石，然后砌筑腹石，上下两层石块应骑缝，内外石块应交错搭接，砌体外漏面均应勾缝。每盘砂浆必须过磅，严格按照配合比施工；施工现场的各种材料必须堆码整齐，材料标识明确。2.1.4挡墙泄水孔采用PVC管，按规定间隔上下左右布置一排泄水孔，成梅花形布置，泄水管施工时，应保证泄水孔不得堵塞，损坏。采用平凹缝，保证无瞎缝、通缝现象。2.2截、排水沟施工本段水沟采用分段平流作业法施工。基坑采用挖机配合人工开挖，基础埋置深度及分段长度应按图纸规定或监理工程师的指示进行。浆砌片石水沟，砌体应分层自下而上进行砌筑，砌筑上层时，不应振动下层。另外严格按照图纸进行反滤层，泄水孔的施工。截排水沟具体施工尺寸见图2-2。图2-2截、排水沟示意图2.2.1水沟基础开挖1）基础开挖之前通知工区主管工程师，并对开挖前的基础平面位置和现有的地面标高测量。水沟基础开挖采用机械开挖，人工配合清理，开挖过程中要认真对照设计图纸和主管工程师及测量技术交底等其他技术资料进行开挖，基础开挖之后通知主管工程师，测量人员，并对开挖后的基础平面位置和标高测量。如发现地基承载力达不到图纸规定的承载力要求时，应根据实际触探（或挖深）及土壤试验资料提出地基处理方案。首先对开挖的水沟基础位置进行清表或清底，并将表层开挖后的松散的土体清除运走；基础的测量点位和高程控制桩应延长至基础外加以固定。（2）基础直接置于天然地基上。基坑开挖到设...
