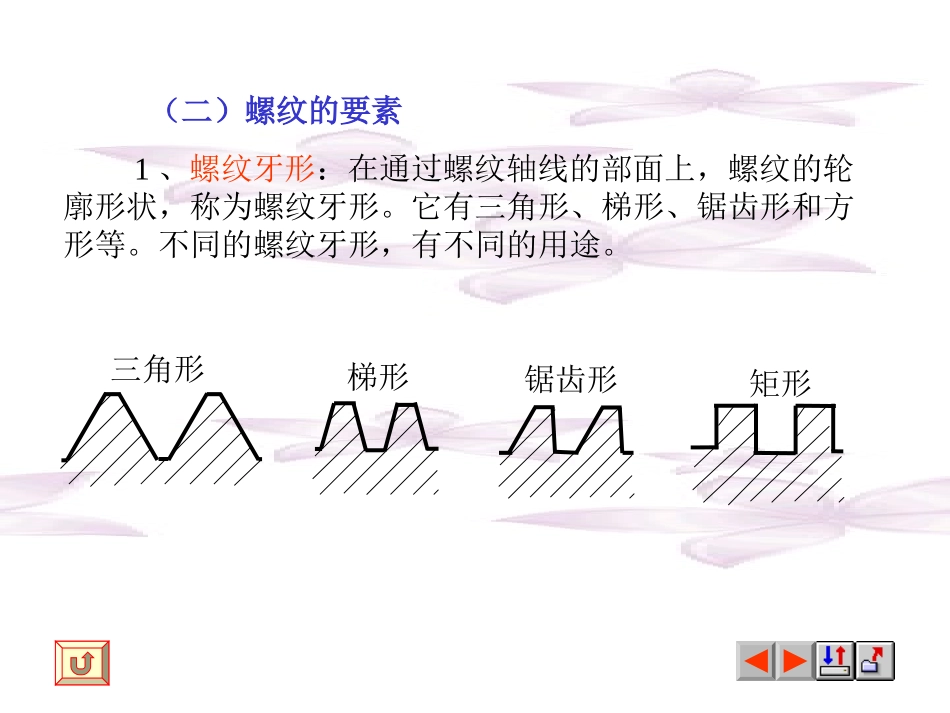

第七章标准件和常用件第一节螺纹及螺纹紧固件第二节销连接第三节键连接第四节滚动轴承第五节齿轮第六节弹簧螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、具有相同剖面的连续凸起和沟槽。（一）螺纹的形成一、螺纹的形成、要素和结构§7—1螺纹及螺纹紧固件A●A1●导程在圆柱（锥）内表面上所形成的螺纹称内螺纹。在圆柱（锥）外表面上所形成的螺纹称外螺纹。（二）螺纹的要素1、螺纹牙形：在通过螺纹轴线的部面上，螺纹的轮廓形状，称为螺纹牙形。它有三角形、梯形、锯齿形和方形等。不同的螺纹牙形，有不同的用途。三角形梯形锯齿形矩形（a）外螺纹（b）内螺纹（2）小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。2、螺纹直径：（1）大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。如图示。4、螺距P和导程S：螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离，称为导程。单线螺纹的导程等于螺距，即S＝P，多线螺纹的导程等于线数乘螺距，即S＝nP。3、螺纹线数n：有单线和多线之分：沿一条螺旋线形成的螺纹为单线螺纹（常用）；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。单线螺纹双线螺纹5、旋向：螺纹分右旋和左旋两种，顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时针旋转时旋入的螺纹，称为左旋螺纹。工程上常用右旋螺纹。表示旋进方向表示旋转方向左旋右旋只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。1、螺纹的未端：为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。2、螺纹的收尾和退刀槽：车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。然后再车削螺纹。（三）螺纹的结构螺尾退出工件开始退刀退刀槽二、螺纹的规定画法1、外螺纹的画法外螺纹的大径画成粗实线。在螺杆的倒角或倒圆内的部分也应画出。小径通常画成细实线，在垂直于螺纹的轴线的投影面上的视图中，表示牙底的细实线圆只画约3／4圈，此时倒角省略不画，如图所示。完整螺纹的终止界线用粗实线表示。画剖视图时，终止线只画一小段粗实线到小径处，剖面线应画到粗实线。表示不可见螺纹，所有的图线均画成虚线。当用剖视图表达内螺纹时，其小径用粗实线，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线仍用粗实线表示，剖面线线画到粗实线处。2、内螺纹的画法绘制不穿通的螺纹时，应将钻孔深度和螺孔深度分别画出，一般钻孔应比螺孔深约4倍的螺距，钻孔底部的锥角应画成都120ο3、内外螺纹连接的画法内外螺纹旋合时：在剖视图中，旋合部分按外螺纹的画法表示；未旋合部分按内外螺纹各自的规定画法表示。大小径分别对齐旋合部分按外螺纹画未旋合部分按各自的画法画在螺纹连接的剖视图中，当剖切平面通过实心螺杆的轴线时，螺杆按不剖绘制。在剖视图中，剖面线应画到粗实线为止；当两零件相邻接时，在同一剖视图中，其剖面线的倾斜方向应相反或方向一致但间隔距离不同。AAA-A三、常用螺纹的分类和标注1、螺纹的分类螺纹按用途分为连接螺纹和传动螺纹两类。常用螺纹如下：普通螺纹非螺纹密封的管螺纹管螺纹连接螺纹传动螺纹螺纹粗牙普通螺纹细牙普通螺纹梯形螺纹锯齿形螺纹用螺纹密封的锥管螺纹螺纹按国标的规定画法画出后，图上并未表明牙型、公称直径、螺距、线数和旋向等要素，因此，需要用标注代号或标记的方式来说明。各种常用螺纹的标注方式及示例见表。S18×14（P7）Tr18×4螺纹种类说明标记示例牙型放大图普通螺纹管螺纹梯形螺纹连接螺纹传动螺纹MGTrS左旋螺纹注“LH”，右旋不注；R—圆锥外螺纹；Rc—圆锥管螺纹；Rp—圆柱内螺纹粗牙细牙非螺纹密封用螺纹密封RRcRp代号M10-5g6g粗牙螺纹不注螺距M12×1.5-6g牙型与粗牙...
