人教版九年级物理204电动机课件VIP免费

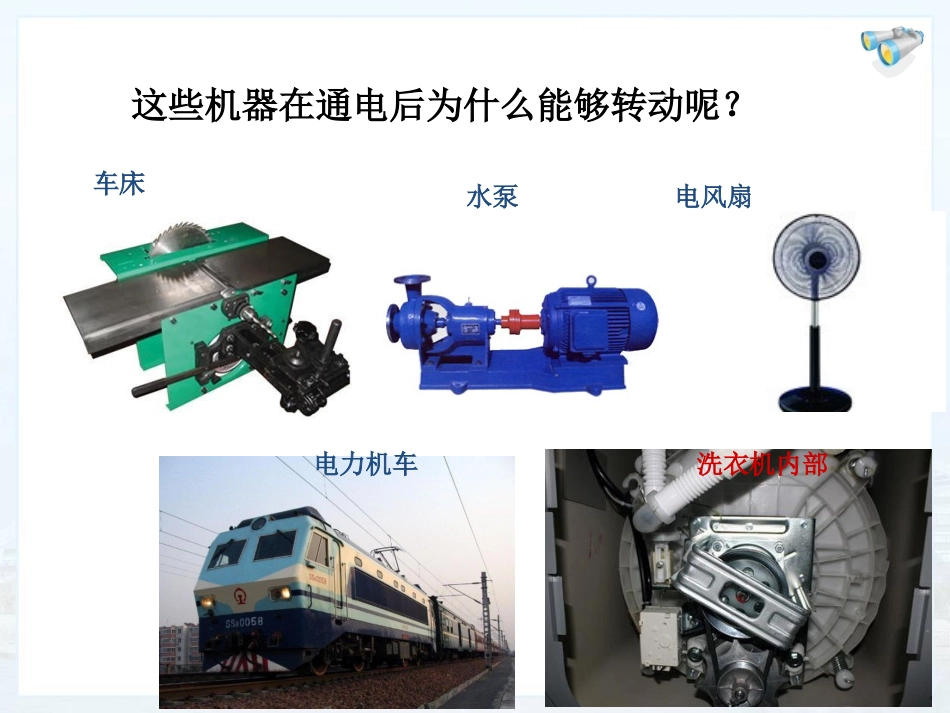

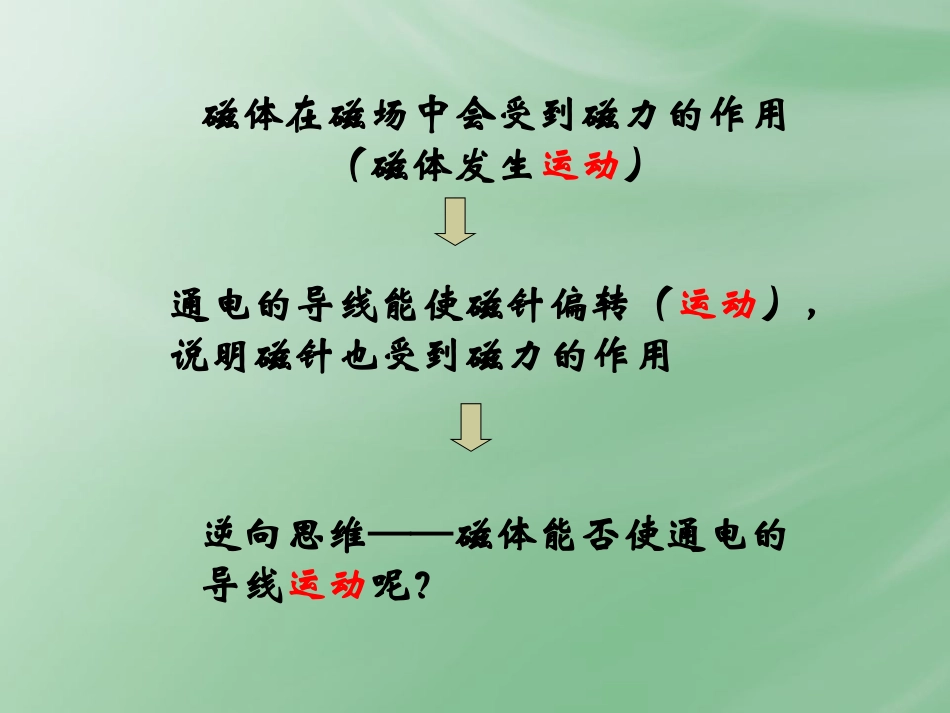

磁体在磁场中会受到磁力的作用（磁体发生运动）通电的导线能使磁针偏转（运动），说明磁针也受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？车床水泵电风扇电力机车洗衣机内部这些机器在通电后为什么能够转动呢？电动机第二十章第４节仙居中学2.知道力的方向与电流方向和磁场方向有关1.了解通电导线在磁场中会受到力的作用3.了解直流电动机的构造和工作原理学习目标学习目标通电导线是不是也会受到磁场的作用力呢？SNI+_磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用想想议议金属导轨直导体+-①闭合开关，观察铝制直导体运动。②改变电流方向或改变磁场方向。一、磁场对通电导线的作用一、磁场对通电导线的作用演示实验磁场对通电导线的作用力。磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。闭合开关，原来静止在磁场中的导体发生运动。电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。NIF甲SI乙FNSIF丙NS实验现象一、磁场对通电导线的作用一、磁场对通电导线的作用1．通电导线在磁场中要受到力的作用。2．通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。3.只改变磁场方向或电流方向通电导线受到力的方向改变,如果改变电流方向同时改变磁场方向则受到力的方向不改变实验中的直导线运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？一、磁场对通电导线的作用一、磁场对通电导线的作用问题通电线圈可以在磁场里转动过一定角度，但不能持续转动。为什么线圈不能持续转动呢?演示实验通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置。实际的电动机要连续转动。怎样解决这个问题呢？1．电动机由两部分组成：能够转动的线圈，也叫转子。固定不动的磁体，也叫定子。如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？二、电动机的基本构造二、电动机的基本构造想一想直流电动机的结构及工作原理定子（磁体）转子（线圈）换向器（使线圈一转过平衡位置就改变线圈中的电流方向）电刷2．换向器通过换向器可以使线圈中电流每半周改变一次。两个铜半环电刷换向器4．实际电动机换向器的作用:•当线圈刚越过平衡位置时,换向器自动改变电流的方向使线圈能持续地转动下去电动机：工作原理：通电线圈在磁场中受力而转动能量转化：电能转化为机械能基本构造:主要由｛1.转子2.定子生活中的电动机•分类:直流电动机(电动玩具、录音机等小型电器)交流电动机(电风扇、洗衣机等家用电器)｛电动机的优点：结构简单、控制方便、体积小、效率高思考题：电动机转速和转动方向与什么因素有关？1.电动机的转动方向与电流方向、磁场方向有关.2.电动机的转速与电流的大小有关.电能转化成机械能原理：通电线圈在磁场中受力运动。课堂小结巩固练习1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的．2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．转子定子通电磁场改变不改变3.电动机是利用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿制成的。通电线圈在磁场中受到力的作用而转动的原理巩固练习4．通电导体在磁场中受力而运动时（）Ａ．消耗了电能，产生了机械能Ｂ．消耗了机械能，产生了电能Ｃ．消耗了机械能，产生了内能Ｄ．消耗了化学能，产生了电能Ａ巩固练习5.关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（）A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变C
