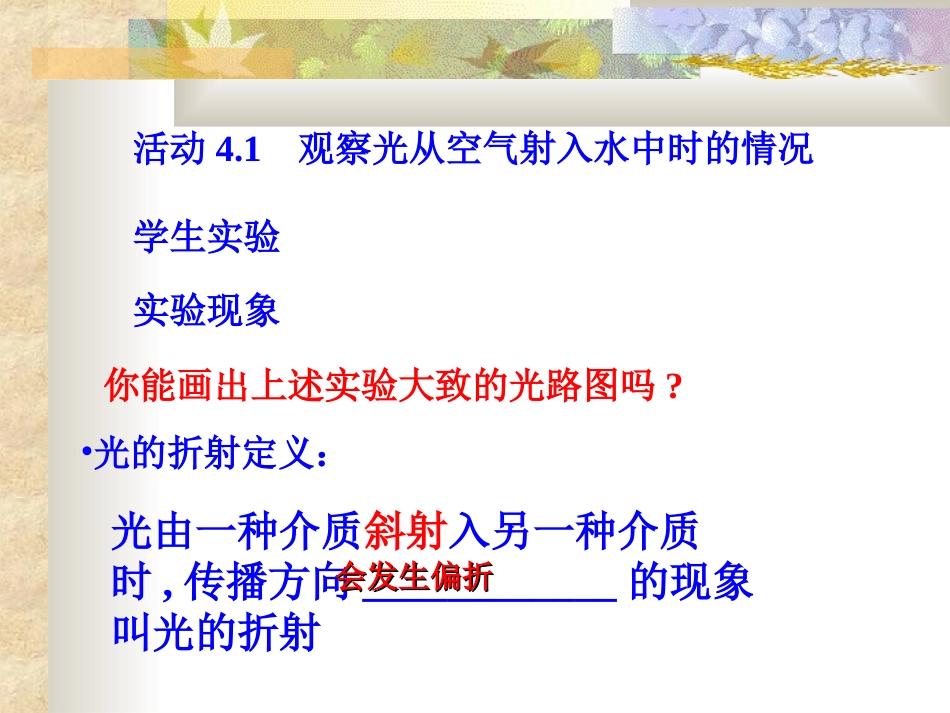

苏科版新教材同步教学课件第四章透镜及其应用一光的折射光由一种介质斜射入另一种介质时,传播方向____________的现象叫光的折射•光的折射定义：活动4.1观察光从空气射入水中时的情况学生实验会发生偏折会发生偏折你能画出上述实验大致的光路图吗?实验现象光的折射空气水AONNˊBαβˊCγ反射角折射角入射角斜界面折射光线光的反射定律:1、反射光线、入射光线、法线在同一平面内。2、反射光线、入射光线分居法线两侧3、反射角等于入射角请同学们想一想：折射光线有什么传播规律呢？温馨提示：可以参照光的反射定律来归纳总结哟二、请同学们再一次观察刚才的图，根据你观察到的现象回答下列问题：１．入射光线照射到玻璃砖的表面后分成几条光线？２．反射回空气的光线是什么光线？遵循什么传播规律３．进入到玻璃中的光线在向前传播时有什么特点？两条反射光线；遵循光的反射定律．偏离了原来的传播方向，向法线靠近了下面请同学们回忆光的反射定律的内容?空气水αγAOB空气水当光从空气斜射入水中,折射光线向法线方向偏折光从空气斜射入水中,传播方向怎样偏折?光从水中斜射入空气,传播方向怎样偏折?光从水中斜射入空气,折射光线偏离法线空气水光垂直射入水中,时,传播方向不变折射光线、入射光线法线____（在/不在）同一平面内在•光从空气倾斜穿透玻璃砖时，光线将会怎样传播？试画出你猜测的光路图猜一猜活动2观察光通过玻璃砖的折射情况试一试想一想光的折射规律当光从空气斜射入玻璃或水中时,折射光线(偏向/偏离)法线方向.当光从玻璃或水斜射入空气中时,折射光线(偏向/偏离)法线方向.当光垂直射入玻璃(或水)中时,传播方向.光从一种介质射入另一种介质,入射光线、折射光线和法线在平面内。偏向偏向偏离偏离不变不变同一同一三、请同学们根据折射光线的传播规律试着画出下面几幅图中的折射光线空气玻璃空气水※光从空气斜射入玻璃时,折射角小于入射角入射角折射角入射角折射角※光线从水(或玻璃)斜射入空气时,折射角大于入射角请大家看下面的问题:(请分析每幅图中的错误之处?)光的折射作图空气水玻璃空气玻璃www?有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼.从物理走向生活sS′下我们看到的在水下的那段筷子是它折射所形成的虚像请你根据本节课所学的知识，解释下面的物理现象•放在水里面的筷子好象断了一样,这是什么原因?生活、物理、社会前面我们学过光由一种介质进入另一种介质时会发生折射。那在同一种介质中会发生折射吗？介质的疏密分布不同疏密分布不同，光线也会发生折射。海市蜃楼岸上的人看池中有鱼在水中游泳，其中云是由于光的形成的虚象，鱼是由光的形成的虚象，水中的鱼看岸上的人，比实际的。反射折射高•潜入水中工作的潜水员在水中看见岸上的路灯位置变高了。如图所示的四幅光路图中，哪一幅能正确说明产生这一现象的原因（）空气水空气水空气水空气水ABCDCwww?下例现象中不属于光的折射现象的（）A、池塘中的水看起来比实际的浅B、夜晚池塘中有一个月亮的影子C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去D、透过不平的玻璃看到窗外变形的景物B
