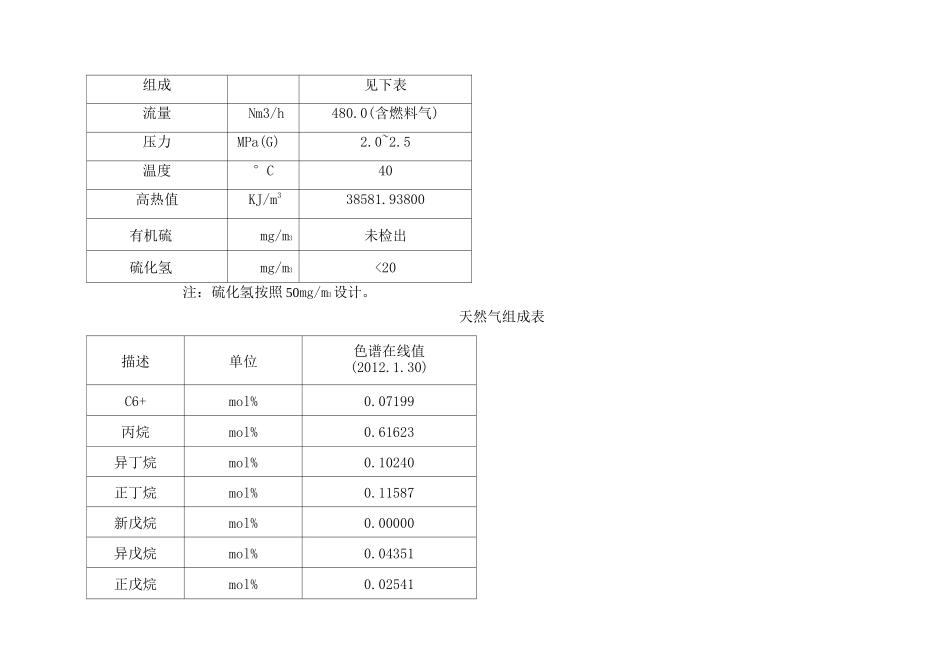

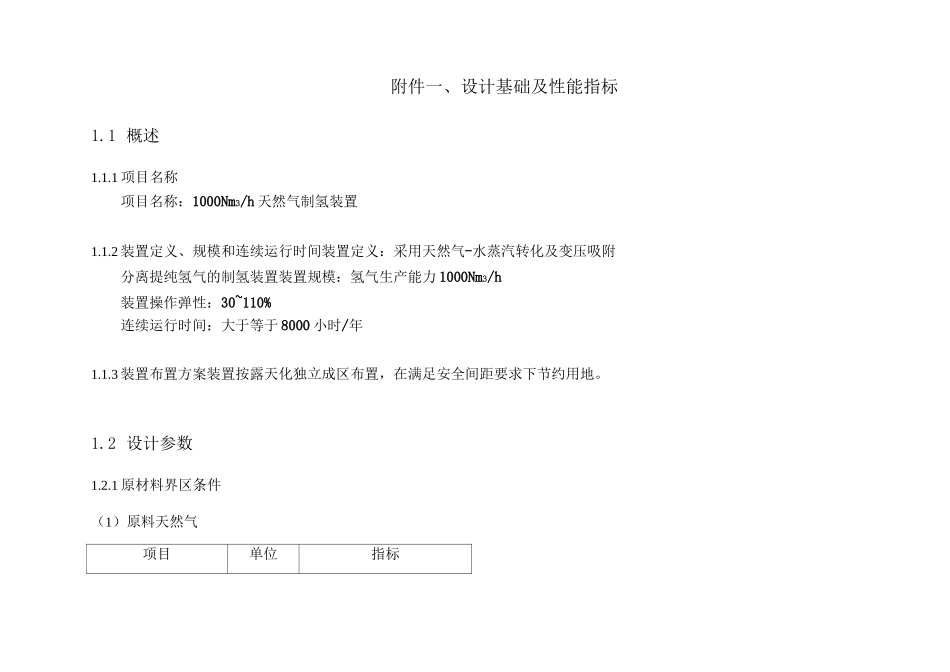

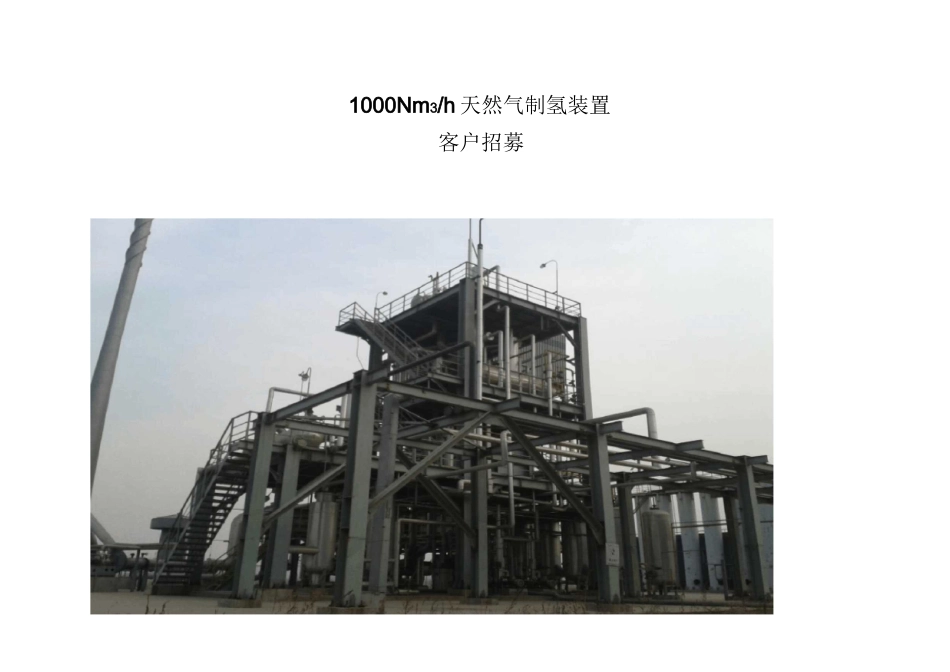

1000Nm3/h天然气制氢装置客户招募附件一、设计基础及性能指标1.1概述1.1.1项目名称项目名称：1000Nm3/h天然气制氢装置1.1.2装置定义、规模和连续运行时间装置定义：采用天然气-水蒸汽转化及变压吸附分离提纯氢气的制氢装置装置规模：氢气生产能力1000Nm3/h装置操作弹性：30~110%连续运行时间：大于等于8000小时/年1.1.3装置布置方案装置按露天化独立成区布置，在满足安全间距要求下节约用地。1.2设计参数1.2.1原材料界区条件（1）原料天然气项目单位指标组成见下表流量Nm3/h480.0(含燃料气)压力MPa(G)2.0~2.5温度°C40高热值KJ/m338581.93800有机硫mg/m3未检出硫化氢mg/m3<20注：硫化氢按照50mg/m3设计。天然气组成表描述单位色谱在线值(2012.1.30)C6+mol%0.07199丙烷mol%0.61623异丁烷mol%0.10240正丁烷mol%0.11587新戊烷mol%0.00000异戊烷mol%0.04351正戊烷mol%0.02541氮气mol%1.11935甲烷mol%93.12805一氧化碳mol%1.16443乙烷mol%3.61276高热值KJ/m338581.93800相对密度0.60059压缩因子(lbar)0.99789标准密度Kg/m30.72340(2)脱盐水序号项目指标备注1压力0.4MPa2温度环境温度3含it量5uS/cm电导率1.2.2产品规格序号组分单位数量备注1氢气vol%299.9992CO2ppmv<13COppmv<14总碳烃ppmv<55硫ppmv<0.16氧ppmv<0.57水露点°C<-608NH3PPm<19送出界区压力MPa(G)0.5产品氢气加减压阀组10送出界区温度C<401.2.3公用工程条件1）水名称项目单位指标新鲜水压力0.3MPa（系统总管）温度环境温度H最高供给温度循33.5°C环最高返回温度41.5°C供给压力0.4〜0.6MPa返回压力0.3MPa氯离子<300mg/L2)氮气项目单位指标压力MPa0.5温度常温纯度%±99.9露点°C<-60说明：开车升温使用时，每次12小时，流量~400Nm3/h(氮气循环压缩机取消后，每次开车都要先用氮气升温，将系统加热至蒸汽饱和温度以上，避免用蒸汽升温时凝结成水，这个过程最长12小时)3)电源条件项目单位指标电源V380、220频率Hz50双电源供电配电柜满足自动切换4)蒸汽项目单位指标压力MPa0.6~0.8温度°C饱和蒸汽温度注：仅开车时供给5)压缩空气(仪表用,进制氢装置总管上设置过滤器，主要是为防止空气中粉尘堵塞电磁阀芯使其不动作，该过滤器由卖方供)压力MPa0.7温度C环境温度露点C—401.3性能指标及保证序号名称指标备注—一装置消耗及寿命1天然气的总消耗定额=480Nm3/h按标定后的流量计测量2电耗W100KW电耗由功率表测定3循环水三80t/h电磁流量仪器测定序号名称指标备注4脱盐水=1.Ot/h按标定后的流量计测量5脱硫剂设计寿命大于3年在正常操作条件下催化剂设计寿命大于3年在正常操作条件下吸附剂设计寿命大于15年在正常操作条件下工艺装置的使用寿命15年1)设备设计寿命15年指容器静止设备及转化炉2)程控阀门寿命大于15年(1)密封件寿命大于4年。(2)密封寿命长，无泄漏、保证150万次开启。(3)启闭速度快，启闭时间小于2秒。(4)具有阀位状态显示和远程传送信号，其动作寿命与程控阀相当，并满足防爆2区要求。3)控制系统平均无故障工作时间大于6年二产品质量1装置的生产能力1000Nm3/h2出口氢气纯度大于等于99.999%通过色谱分析仪分析3氢气杂质含量见产品规格表通过色谱分析仪分析三其它1装置运行噪音W85dB运行设备米处2冷态启动时间12小时正常升温速度序号名称指标备注3热态启动时间4小时正常升温速度附件二、供货范围2.1非标设备表序号设备名称台数设备规格操作条件介质材质重量吨/台制造商温度。c压力Mpa(G)反应器1转化炉1套辐射段：LxWxH=15x4.5x18N=8根，©124,对流段盘管组：I:66m2,II:6m2,III:100m2,IV:20m2830~1652.0NG、氢气、C02、H2OHP-Nb,304、20G,20#,Q235A,耐火材料等~100亚连2加氢反应器1D500,V=0.5m33602.0NG、氢气15CrMoR~0.8四川化建3脱硫槽2D800,V=2.5m33602.0NG、氢气15CrMoR~2.0同上，下同4中温变换炉1D1000,V=3.0m34301.8变换气15CrMoR~2.3序号设备名称台数设备规格操作条件介质材质重量吨/台制造商温度。c压力Mpa(G)换热器5废热锅炉1D800,A=20m2430/255(壁温)1.8/2.5转化气/锅炉水Incoloy800H,Q345R~66锅炉给水预热器1D500,A=50m2430/2201.8./2.5变换气/水304/Q345R~1.37脱盐水预热器1D500,A=25m2165/1001.8/0.3变换气/水304/Q...
