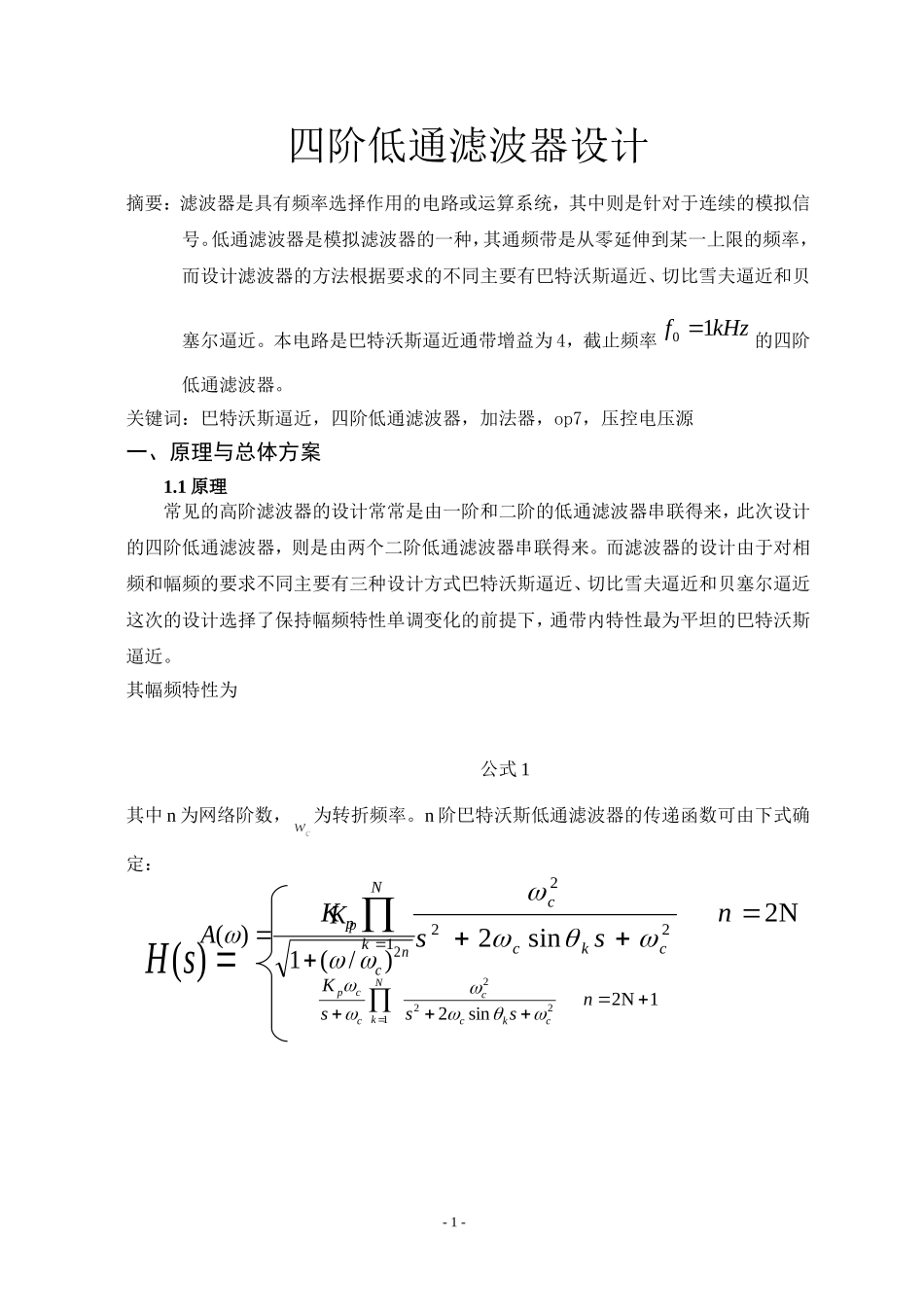

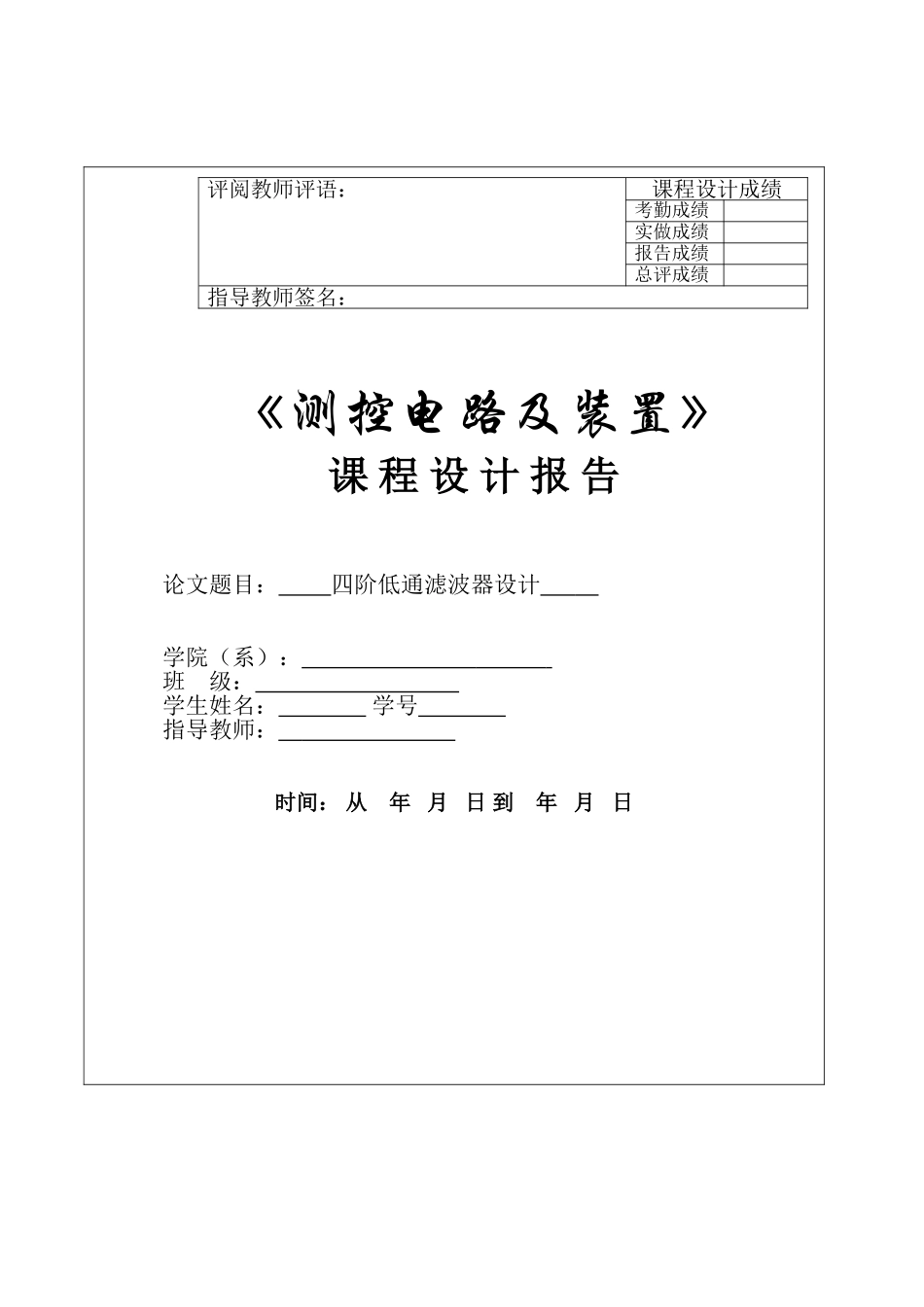

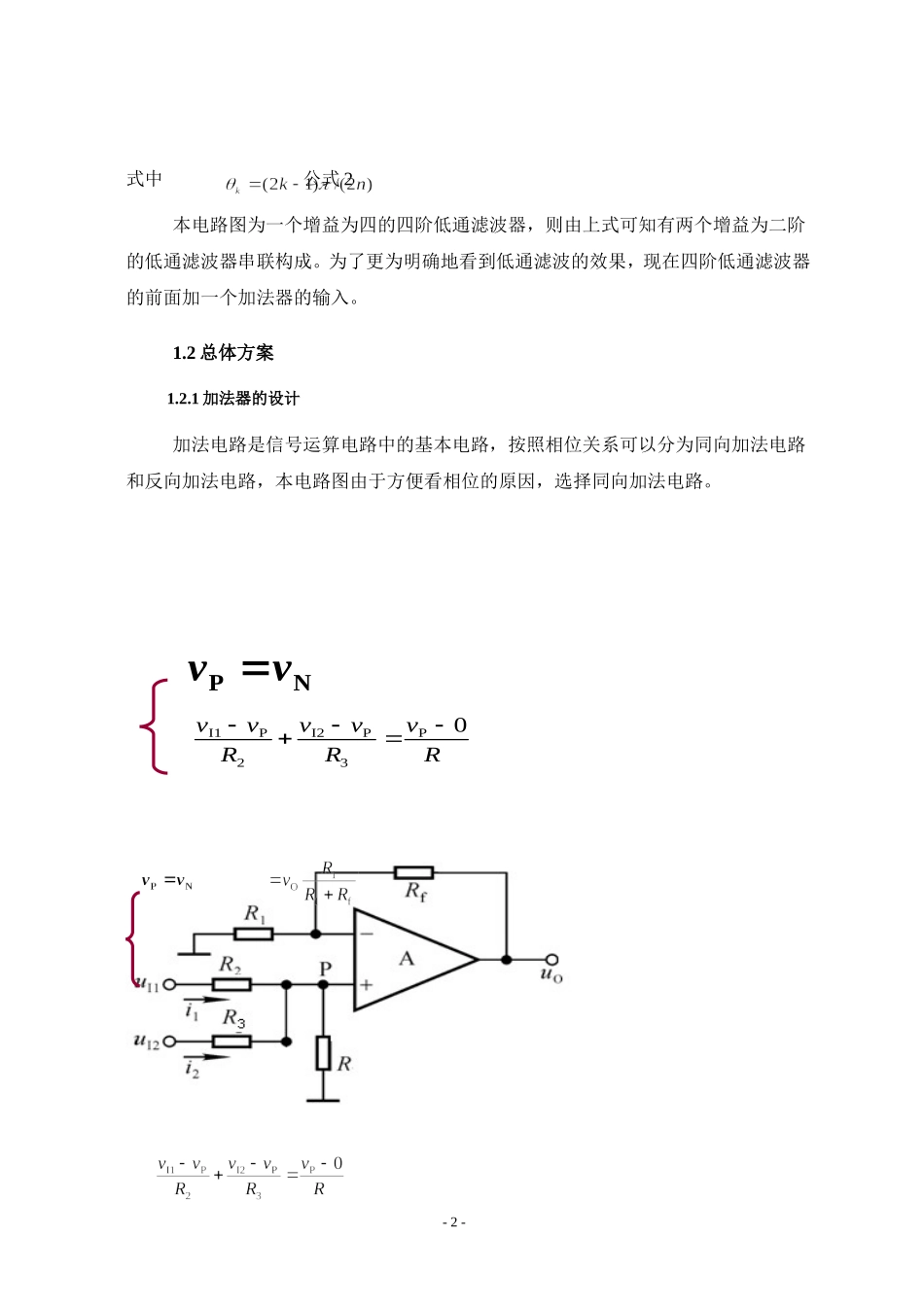

《测控电路及装置》课程设计报告论文题目：四阶低通滤波器设计学院（系）：班级：学生姓名：学号指导教师：时间：从年月日到年月日评阅教师评语：课程设计成绩考勤成绩实做成绩报告成绩总评成绩指导教师签名：四阶低通滤波器设计摘要：滤波器是具有频率选择作用的电路或运算系统，其中则是针对于连续的模拟信号。低通滤波器是模拟滤波器的一种，其通频带是从零延伸到某一上限的频率，而设计滤波器的方法根据要求的不同主要有巴特沃斯逼近、切比雪夫逼近和贝塞尔逼近。本电路是巴特沃斯逼近通带增益为4，截止频率01fkHz的四阶低通滤波器。关键词：巴特沃斯逼近，四阶低通滤波器，加法器，op7，压控电压源一、原理与总体方案1.1原理常见的高阶滤波器的设计常常是由一阶和二阶的低通滤波器串联得来，此次设计的四阶低通滤波器，则是由两个二阶低通滤波器串联得来。而滤波器的设计由于对相频和幅频的要求不同主要有三种设计方式巴特沃斯逼近、切比雪夫逼近和贝塞尔逼近这次的设计选择了保持幅频特性单调变化的前提下，通带内特性最为平坦的巴特沃斯逼近。其幅频特性为公式1其中n为网络阶数，为转折频率。n阶巴特沃斯低通滤波器的传递函数可由下式确定：-1-ncpKA2)/(1)()(sH2Nsin22221nssKckccNkp12Nsin22221nsssKckccNkccp式中公式2本电路图为一个增益为四的四阶低通滤波器，则由上式可知有两个增益为二阶的低通滤波器串联构成。为了更为明确地看到低通滤波的效果，现在四阶低通滤波器的前面加一个加法器的输入。1.2总体方案1.2.1加法器的设计加法电路是信号运算电路中的基本电路，按照相位关系可以分为同向加法电路和反向加法电路，本电路图由于方便看相位的原因，选择同向加法电路。-2-NPvvRvRvvRvv0P3PI22PI1有计算可得则可以得到1.2.2四阶低通滤波器的设计由公式1、2可得的用巴特沃斯逼近法设计电路的幅频特性及传递函数计算可得两级的二阶滤波的阻尼一个环节具有较小的阻尼=0.765，另一个环节具有较大的阻尼=1.848采用压控电压源型低通滤波电路则可先根据二阶有源滤波器设计电容选择用表查得所用的电容再根据：-3-求得两级电路的电阻大小二、仿真设计2.1仿真电路图如图1.所示按照总体方案中1.2.1、1.2.2中计算出来的参数，和电路图形，选择运放OP07和相应个数的电阻和电容，按照计算值更改相应的参数大小。找出信号发生器和示波器按照信号的输入输出接线。调整信号发生器、示波器、波特图示仪已达到相应的输出结果。-4-∞+-+NR0Ruo(t)ui(t)C1C2R2R1图1仿真电路图2.2仿真幅值谱调节输入输出的大小，和衰减的大小，得到如图二的通频带内的仿真幅值图，由图可以看到巴特沃斯逼近的基本原则是在保持幅频特性单调变化的前提下，通带内特性最为平坦。在通频带内为12.044dB，调整到衰减3dB的地方，得到其截止频率为1KHz，如图三所示。图2仿真幅值谱，通频带内-5-图3仿真幅值谱，截止频率2.3仿真相位谱如图四所示为仿真相位谱，可以看出由巴特沃斯逼近设计出来的电路图的相频特性不是最好的，存在一定的失真和过冲的情况。图4仿真相位谱2.4图五所示为四阶低通滤波器的输入输出波形图，输入加法器的信号是有一个高频信号和一个低频信号相加得到，图五中的通道A则是输入加法器中的低频信号。由于信号通过了四阶低通滤波器，所以滤除了高频的信号只剩下低频信号并且进行四倍放大图五中的通道B则是输出信号。由仿真仪器显示可得输入信号的幅值为998.969mV输出信号的幅值为4.001V。由此可得放大倍数为四倍，但是由图可知，输入输出信号存在一定量的相位差，但由于期间的原因相位差不可以避免。-6-图5仿真波形三、硬件设计3.1电路板的设计制作如图六所示为电路板的实物图，由于在实物器件中不能找到与计算值完全相同的电阻。所以制作出来的电路图不能像仿真那样的标准结果，所以制作电路板时需要队电阻的大小进行调整，已达到最为接近的结果。由实物调整最终电阻的大小为3R由两个10k的电阻串联和两个2k的电阻并联后在串联，4R由一个10k的电阻和一个2k的电阻串联，7R由一个的大小为10k的电位器代替，8R则由两个...
