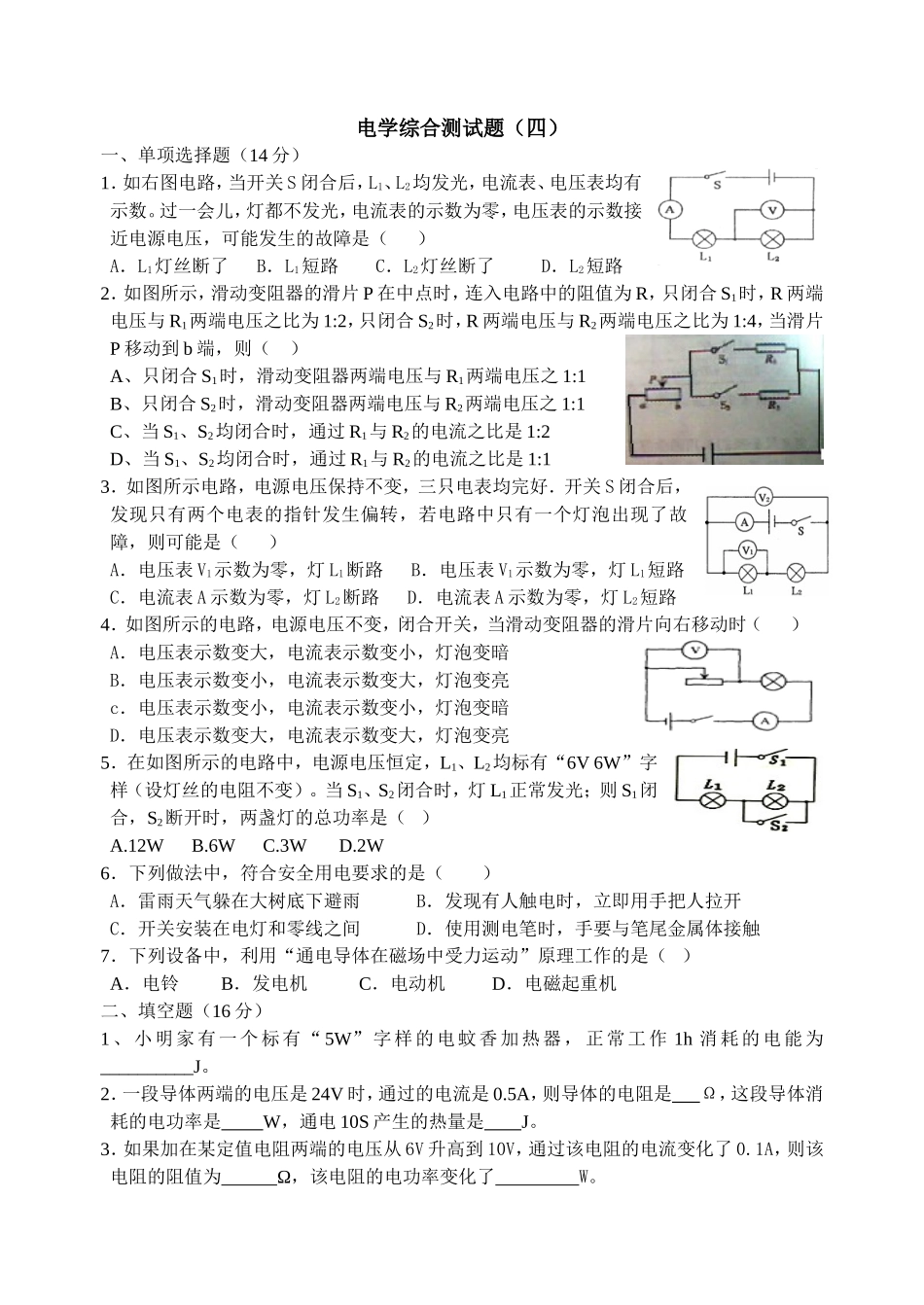

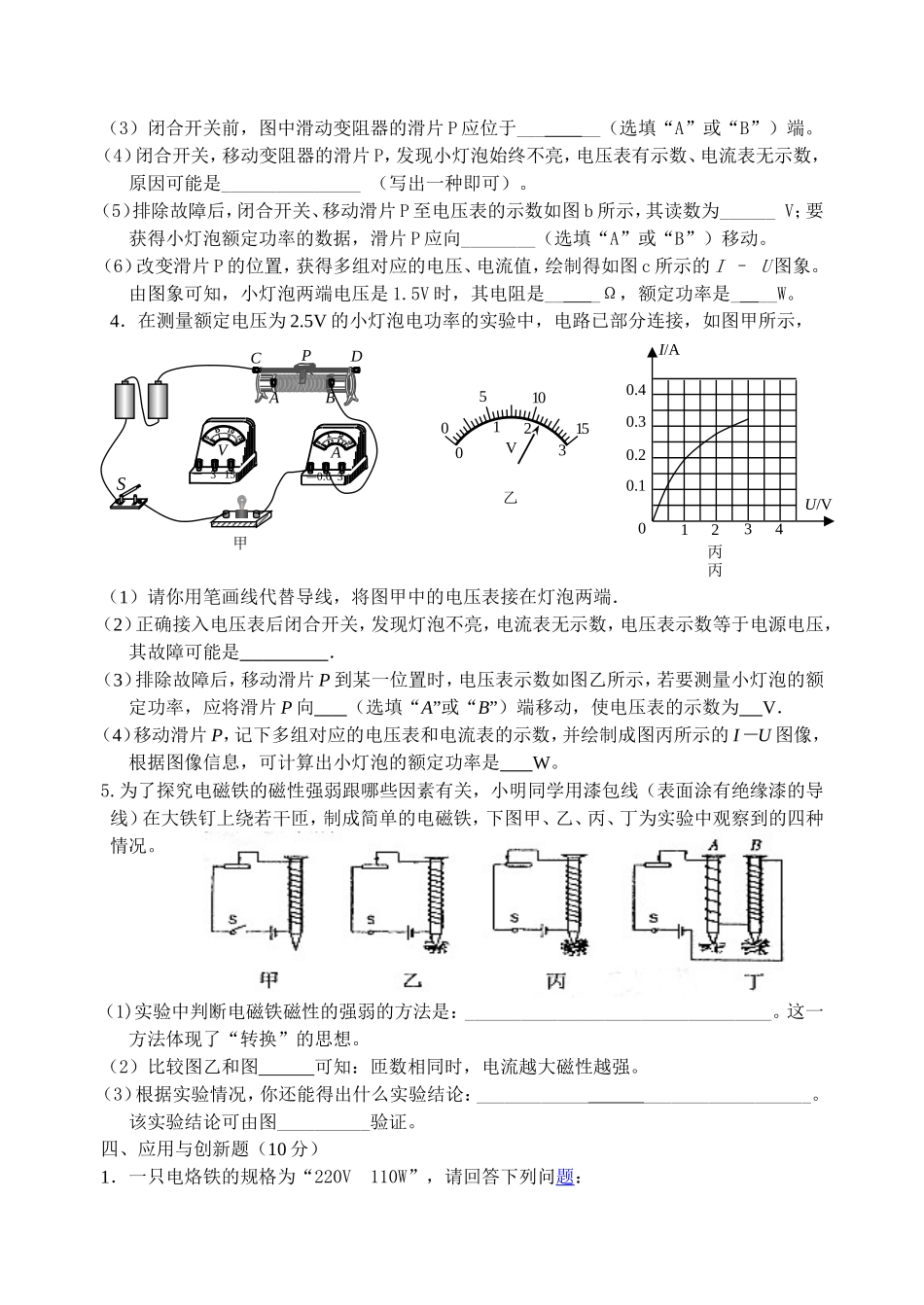

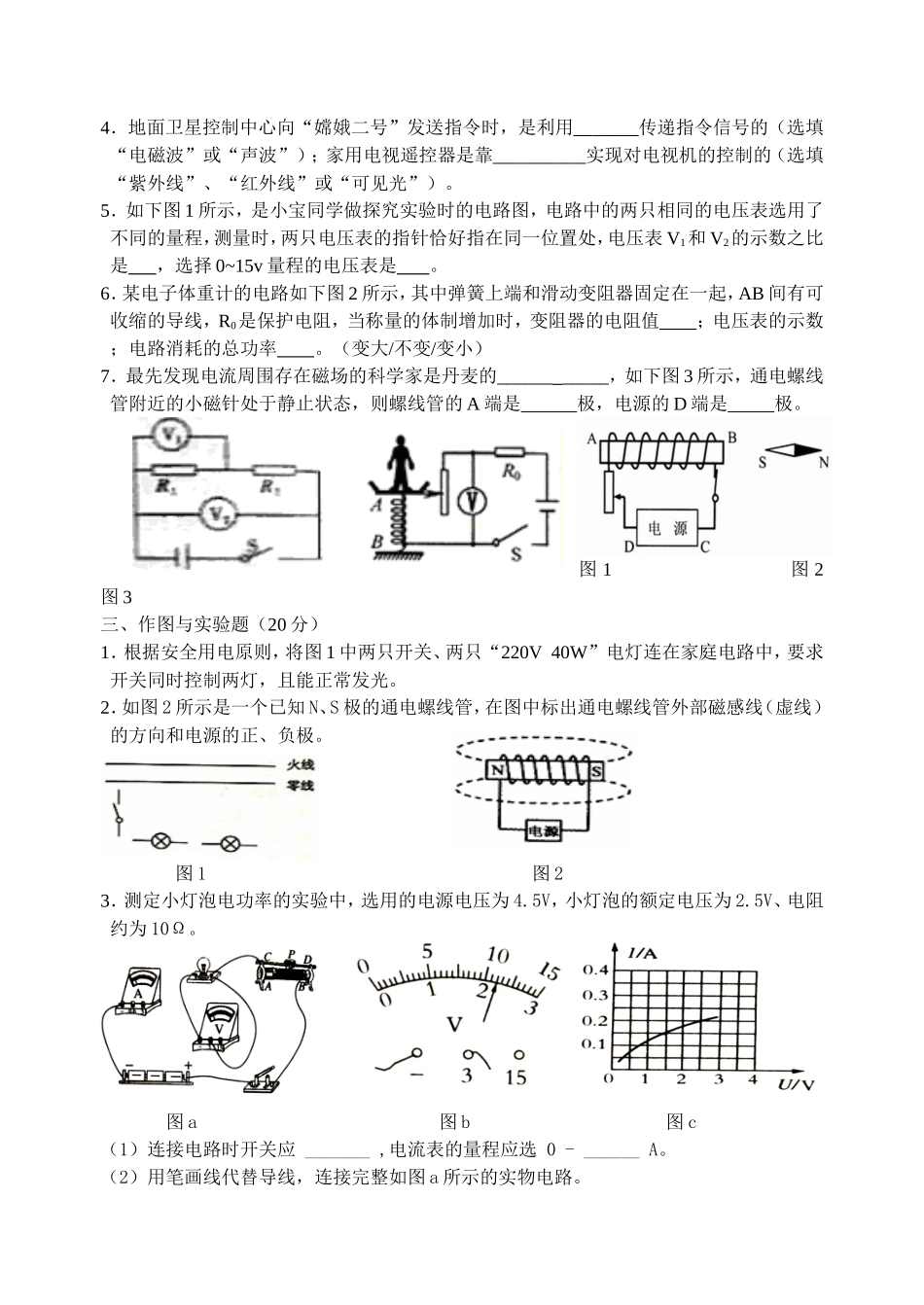

电学综合测试题（四）一、单项选择题（14分）1．如右图电路，当开关S闭合后，L1、L2均发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表的示数为零，电压表的示数接近电源电压，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路2．如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（）A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1C、当S1、S2均闭合时，通过R1与R2的电流之比是1:2D、当S1、S2均闭合时，通过R1与R2的电流之比是1:13．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A．电压表V1示数为零，灯L1断路B．电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D．电流表A示数为零，灯L2短路4．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮5．在如图所示的电路中，电源电压恒定，L1、L2均标有“6V6W”字样（设灯丝的电阻不变）。当S1、S2闭合时，灯L1正常发光；则S1闭合，S2断开时，两盏灯的总功率是（）A.12WB.6WC.3WD.2W6．下列做法中，符合安全用电要求的是（）A．雷雨天气躲在大树底下避雨B．发现有人触电时，立即用手把人拉开C．开关安装在电灯和零线之间D．使用测电笔时，手要与笔尾金属体接触7．下列设备中，利用“通电导体在磁场中受力运动”原理工作的是（）A．电铃B．发电机C．电动机D．电磁起重机二、填空题（16分）1、小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为__________J。2．一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是W，通电10S产生的热量是J。3．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的阻值为Ω，该电阻的电功率变化了W。4．地面卫星控制中心向“嫦娥二号”发送指令时，是利用_______传递指令信号的（选填“电磁波”或“声波”）；家用电视遥控器是靠__________实现对电视机的控制的（选填“紫外线”、“红外线”或“可见光”）。5．如下图1所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是，选择0~15v量程的电压表是。6．某电子体重计的电路如下图2所示，其中弹簧上端和滑动变阻器固定在一起，AB间有可收缩的导线，R0是保护电阻，当称量的体制增加时，变阻器的电阻值；电压表的示数；电路消耗的总功率。（变大/不变/变小）7．最先发现电流周围存在磁场的科学家是丹麦的___________，如下图3所示，通电螺线管附近的小磁针处于静止状态，则螺线管的A端是______极，电源的D端是_____极。图1图2图3三、作图与实验题（20分）1．根据安全用电原则，将图1中两只开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。2．如图2所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。图1图23．测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。图a图b图c（1）连接电路时开关应_______,电流表的量程应选0-______A。（2）用笔画线代替导线，连接完整如图a所示的实物电路。（3）闭合开关前，图中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端。（4）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_______________（写出一种即可）。（5）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为______V；要获得...
