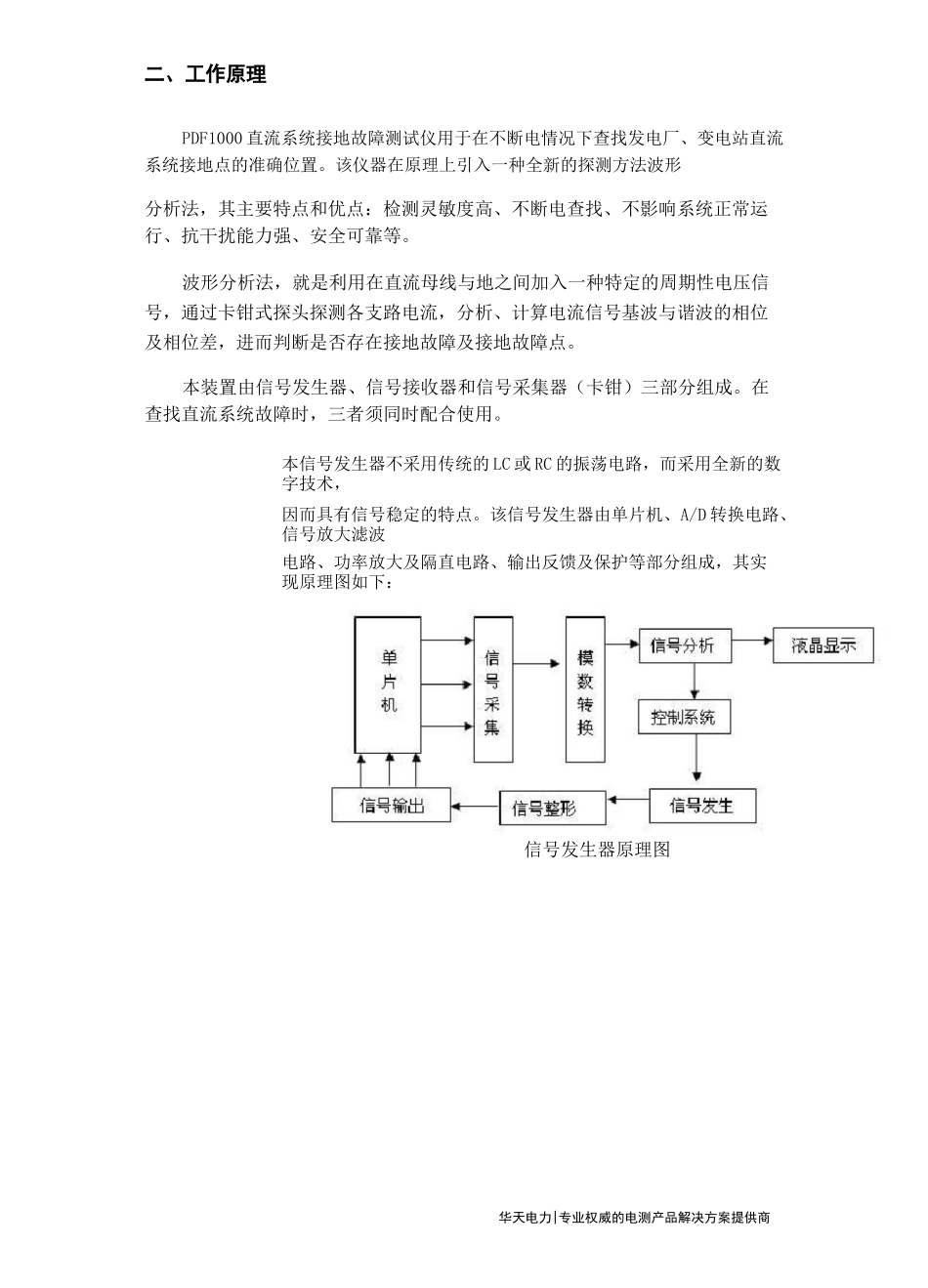

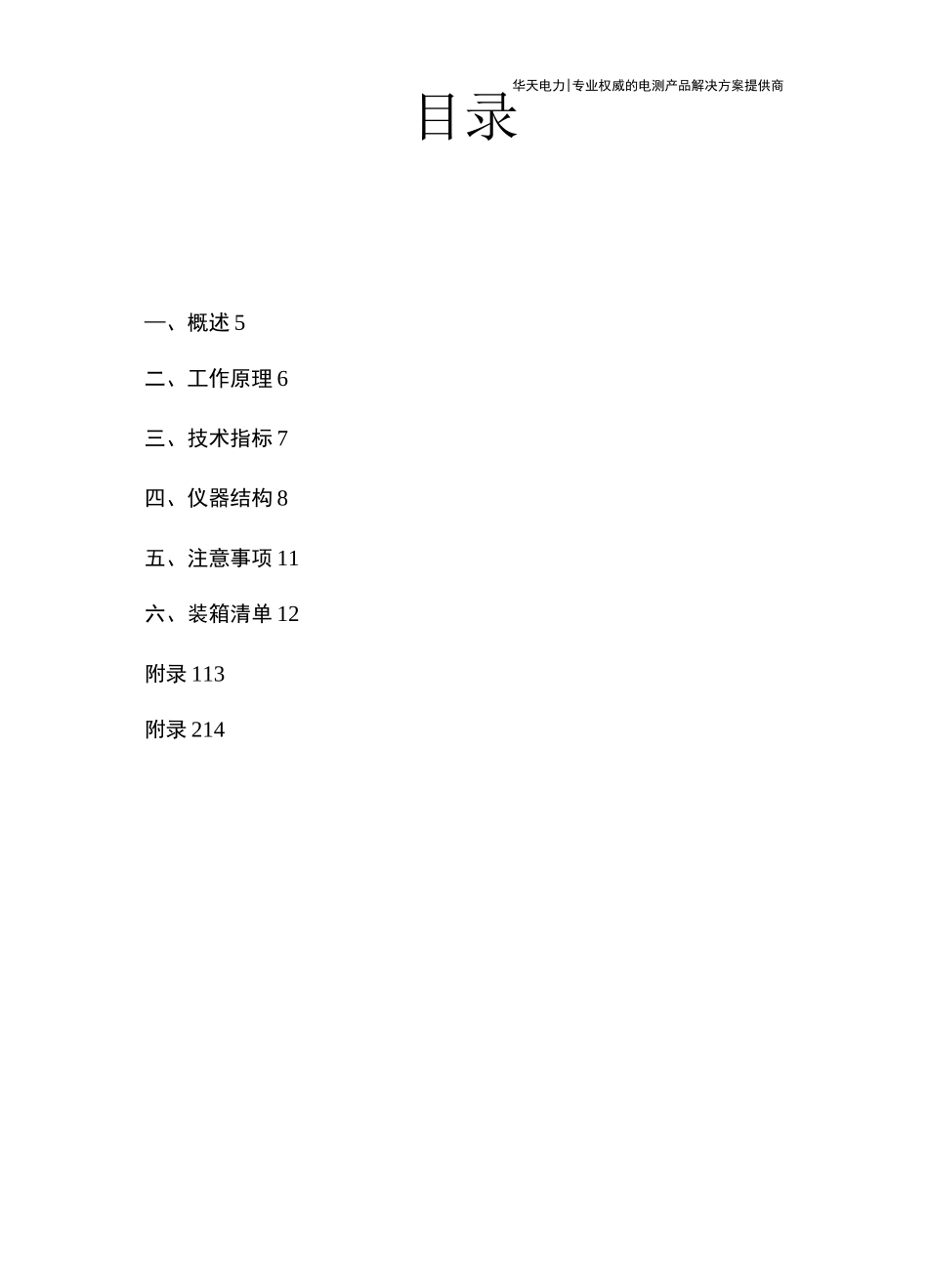

华天电力|专业权威的电测产品解决方案提供商目录—、概述5二、工作原理6三、技术指标7四、仪器结构8五、注意事项11六、装箱清单12附录113附录214华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商二、工作原理PDF1000直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法波形分析法，其主要特点和优点：检测灵敏度高、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。本装置由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信滤模a□采旗转集大波换故障分液晶显信号处信号接收器原理三、技术指标1．信号发生器•输出信号频率：2.5Hz•信号空载输出电压：±20V±5%•信号电压幅值误差：＜5%•信号短路输出电流：W80mA•输出口抗冲击能力：400V直流冲击•电源电压：AC220V±10%•电压频率：50Hz±5%•输入保险：200mA•最大功率：3W•体积：300mmX270mmX200mm2．信号接收器•信号电流检测灵敏度：0.5mA•信号发生器阻抗：40KQ•最大输出电流：2.5毫安•接收器显示：数字0-19•体积：210mmX100mmX32mm•A钳口尺寸：①50mm•B钳口尺寸：①7mmX9mm3．整机•检测最大接地电阻：300KQ•接地电阻测量精度：0-4.5KQ误差W0.5KQ；4.5KQ-300KQ误差W10%。华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商/•电源开液晶Is.fBtiilAtila.UH瓢瓏跚恒号怨蹩I*轴网A钳接覘接华天电力|专业权威的电测产品解决方案提供商华天电力|专业权威的电测产品解决方案提供商华天电力I专业权威的电测产品解决方案提供商信号发生器1台信号接收器1台A接收钳1把B接收钳1把测试线（3m）1套电源线1根电池5节铝合金箱1个使用说明书1本检验报告1份合格证1张
