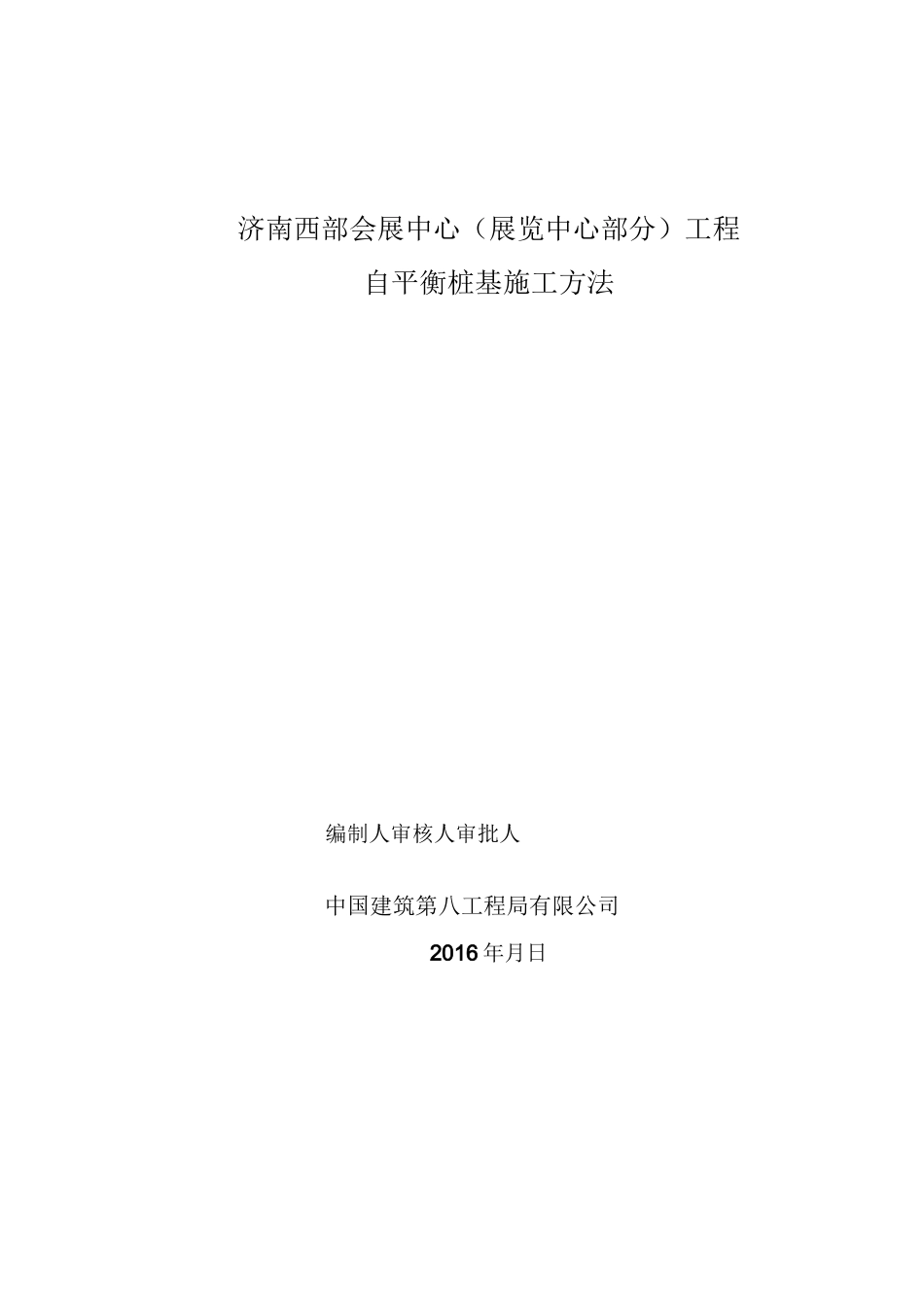

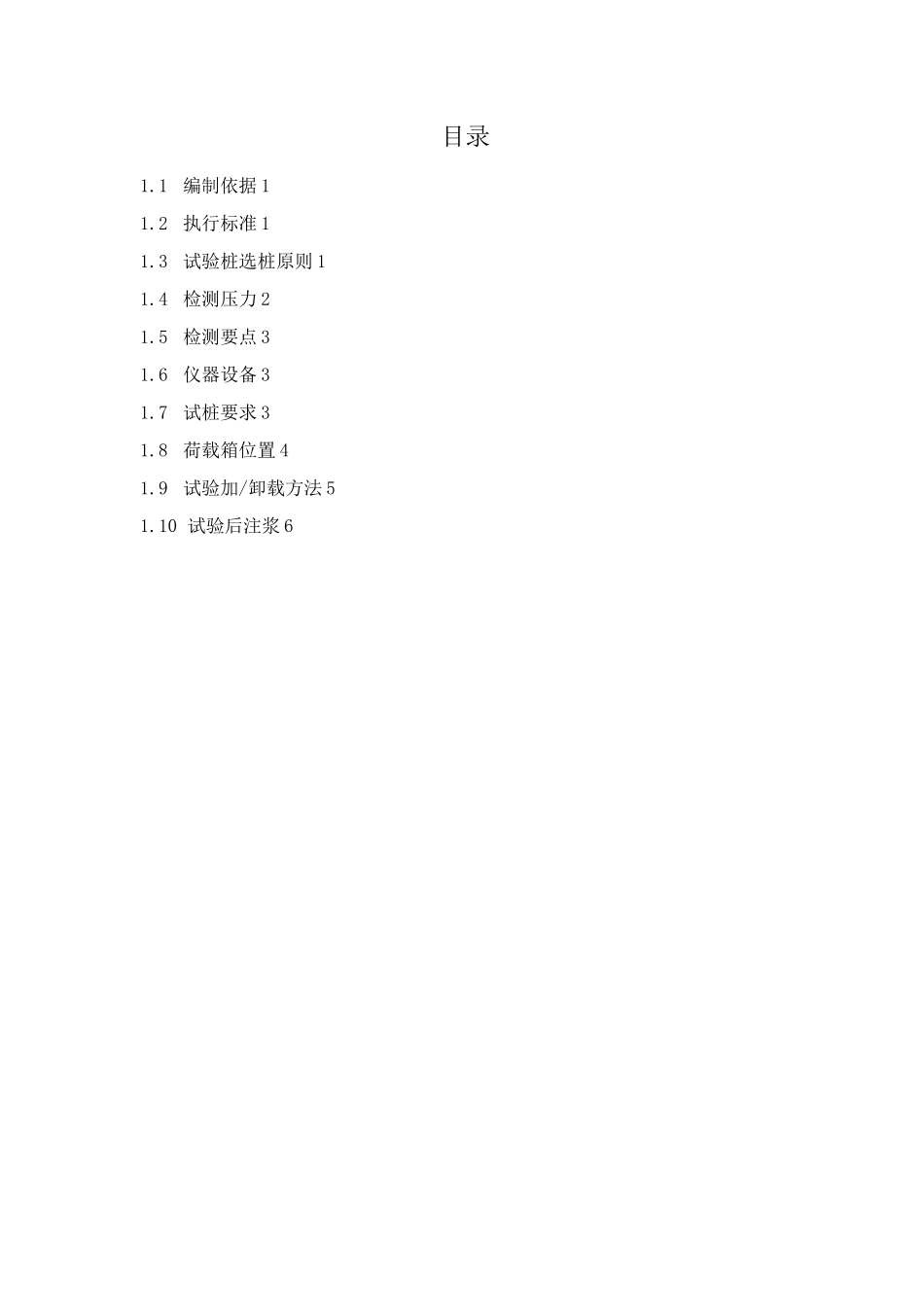

济南西部会展中心（展览中心部分）工程自平衡桩基施工方法编制人审核人审批人中国建筑第八工程局有限公司2016年月日目录1.1编制依据11.2执行标准11.3试验桩选桩原则11.4检测压力21.5检测要点31.6仪器设备31.7试桩要求31.8荷载箱位置41.9试验加/卸载方法51.10试验后注浆6济南西部会展中心（展览中心部分）工程工程桩基检测施工方案31.1编制依据编制依据见下表1.1。表1.1编制依据汇总表1.2执行标准方案所执行的标准见下表1.2。表1.2执行标准一览表1.3试验桩选桩原则本工程桩基分为8个检测区段，不同类型桩现场静载试装数量为本类型桩数的1%，且大于等于3根；本工程直径800mm及以上的桩基采用自平衡试桩，800mm以下的桩基采用静载法，具体抽检数量见下表1.3。济南西部会展中心（展览中心部分）工程工程桩基检测施工方案2fl'4Zd31345Ze1395146Z118937Z219031.4检测压力自平衡测桩法是在桩身平衡点位置安设荷载箱，沿垂直方向加载，即可同时测得荷载箱上、下部各自承载力。荷载箱的位置一般在桩身下部1/3处，具体位置还需要根据第三方检测单位计算结果确定。自平衡测桩法的主要装置是一种经特别设计可用于加载的荷载箱。它主要由活塞、顶盖底盖及箱壁四部分组成。顶、底盖的外径略小于桩的外径，在顶、底盖上布置位移棒。将荷载箱与钢筋笼焊接成一体放入桩体后，即可浇捣混凝土成桩。试验时，在地面上通过油泵加压，随着压力增加，荷载箱将同时向上、向下发生变位，促使桩侧阻力及桩端阻力的发挥。由于加载装置简单，多根桩可同时进行测试（图1.4）。数据采集系统基准梁.-护荷载图1.4桩承载力自平衡试验示意图位移济南西部会展中心（展览中心部分）工程工程桩基检测施工方案31.5检测要点自平衡试桩法相对于传统试桩法（堆载法和锚桩法）具有以下几个特点：1）省时：土体稳定即可测试，一般15天左右，并可多根桩同时测试，大大节省测试时间。2）省力：没有堆载，也不要笨重的反力架，检测十分简单、方便、安全、无污染。3）不受场地条件限制：每桩只需一台高压油泵、一台数据采集仪，检测设备体积小、重量轻，任何场地（基坑、山上、地下、水中）都可。4）不受加载吨位限制：目前最大加载值已超过十万千牛。5）综合费用低：试桩完全按工程桩制作，无需浇到地面，对有地下室的建筑基桩，试桩长度可大大缩短（就本工程而言，试桩长度比常规方法缩短了尽20米）。1.6仪器设备1）加载设备（1）每根试桩采用一个环形荷载箱——专利产品，其加载值的率定曲线由计量部门标定。（2）高压油泵：最大加压值为60MPa,加压精度为每小格0.5MPa,其压力表亦由计量部门标定。2）位移量测装置（1）电子位移传感器量程50mm（可调），每桩4只，通过磁性表座固定在基准钢梁上，2只用于量测桩身荷载箱处的向上位移,2只用于量测桩身荷载箱处的向下位移。由计量部门标定；（2）电脑及数据自动采集仪一套。1.7试桩要求1）检测桩除严格满足建筑桩基技术规范以及设计院要求外，由于自平衡测桩法的需要，自平衡检测桩施工时应注意以下几点：（1）绑扎和焊接钢筋笼，由施工单位负责，测试单位配合，位移管（注浆管）连接用套筒围焊，确保护管不渗泥浆，与钢筋笼绑扎成整体。（2）荷载箱应立放在场地上，钢筋笼所有主筋与荷载箱外缘围焊，并确保钢筋笼与荷载箱起吊时不会脱离，保证钢筋笼与荷载箱在同一水平线上，再点焊喇叭筋，喇叭筋上端与主筋，下端与内圆边缘点焊，保证荷载箱水平度小于5%。（图1.7）。济南西部会展中心（展览中心部分）工程工程桩基检测施工方案4注桨1.01^荷或髓射直捷自由检鮮也将耳坤撻-图1.7荷载箱连接示意图3）工程桩混凝土标高以图纸为依据，导管通过荷载箱到达桩端浇捣混凝土，当混凝土接近荷载箱时，拔导管速度应放慢，当荷载箱上部混凝土大于2.5m时导管底端方可拔过荷载箱，浇混凝土至设计桩顶以上0.8m；荷载箱下部混凝土坍落度宜大于200mm，便于混凝土在荷载箱处上翻。4）埋完荷载箱，保护油管及钢管封头（用钢板焊，防止水泥浆漏入）。5）灌注混凝土时，要求制作一定量的混凝土试块，待测试时作混凝土强度试验。（6）检测期间应保证不间断供电（380V、220V两种电源），检测桩周围10米内不...
