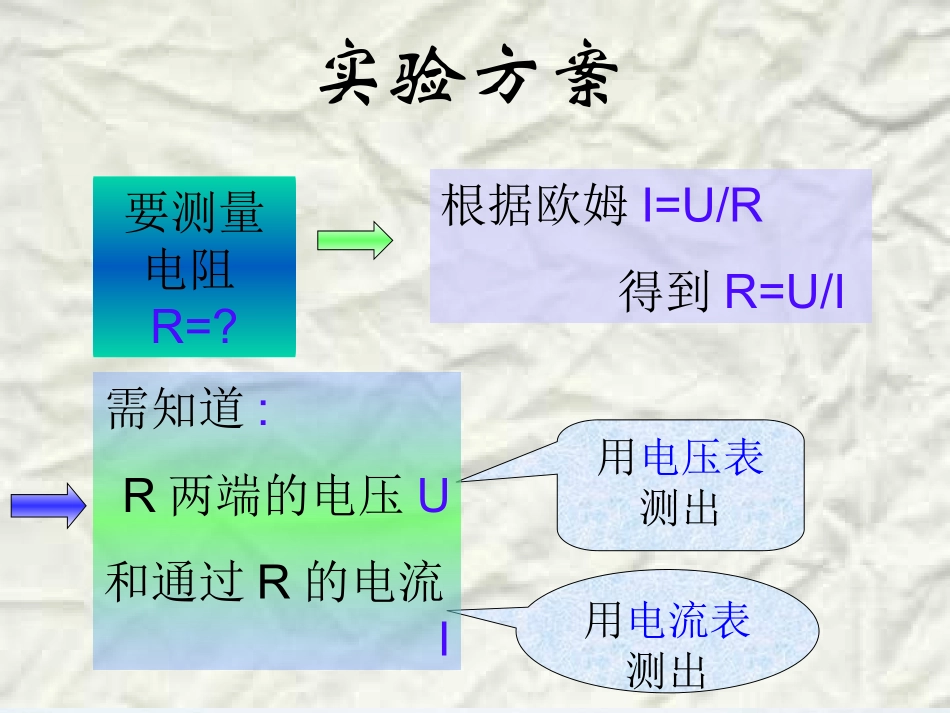

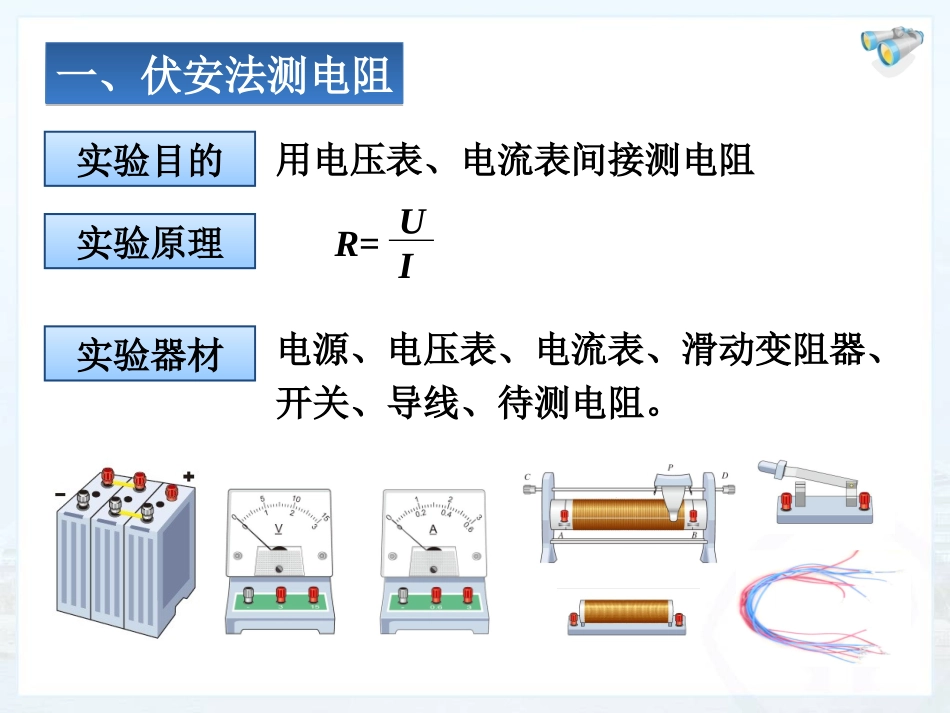

电阻的测量第十七章第３节实验方案用电压表测出用电流表测出要测量电阻R=?根据欧姆I=U/R得到R=U/I需知道:R两端的电压U和通过R的电流I用电压表、电流表间接测电阻电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。一、伏安法测电阻一、伏安法测电阻实验目的实验原理实验器材R=UI实验电路图1．写出你的实验步骤及实验数据记录表格；2．按电路图连接电路，并进行测量；3．将测量的数据记录在自己设计的记录表中；4．根据测得的数据，利用欧姆定律算出电阻值；5．多测几组数据，看看测得的电阻值是否一样。实验要求AVRR'S电路图实物图实验电路图和实物图1．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3．根据公式计算出R的值，并记录在表格中。4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。实验步骤R=UI实验记录表格第一次第二次第三次电压U/V电流I/A电阻R/Ω实验次数项目电阻的计算:R=R1+R2+R331．在连接电路前要调节电流表、电压表到零刻度。2．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。3．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。4．电压表和电流表要注意选择适当的量程。注意事项1．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。2．多测几组数据，根据实验数据分别计算出小灯泡的电阻，3．比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？4．如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。想想做做实物图电路图AVLRS实验电路图和实物图例1小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。0.45二、例题分析二、例题分析解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。例2某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82二、例题分析二、例题分析例3在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A．电流表烧坏，电压表示数为0B．小灯泡烧坏C．电流表示数为0，电压表示数为电源电压值D．电流表示数为0，电压表示数为0C二、例题分析二、例题分析VALRS1．小东同学做“测量小灯泡电阻”的实验：（1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。5abcd练一练2．小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯不亮，电流表无示数，电压表示数为电源电压。则故障原因可能有几种？请写出三种灯泡不亮的原因。（1）电压表串联在电路中了；（2）小灯泡断路；（3）连接小灯泡两端的导线或接线柱断路。练一练
