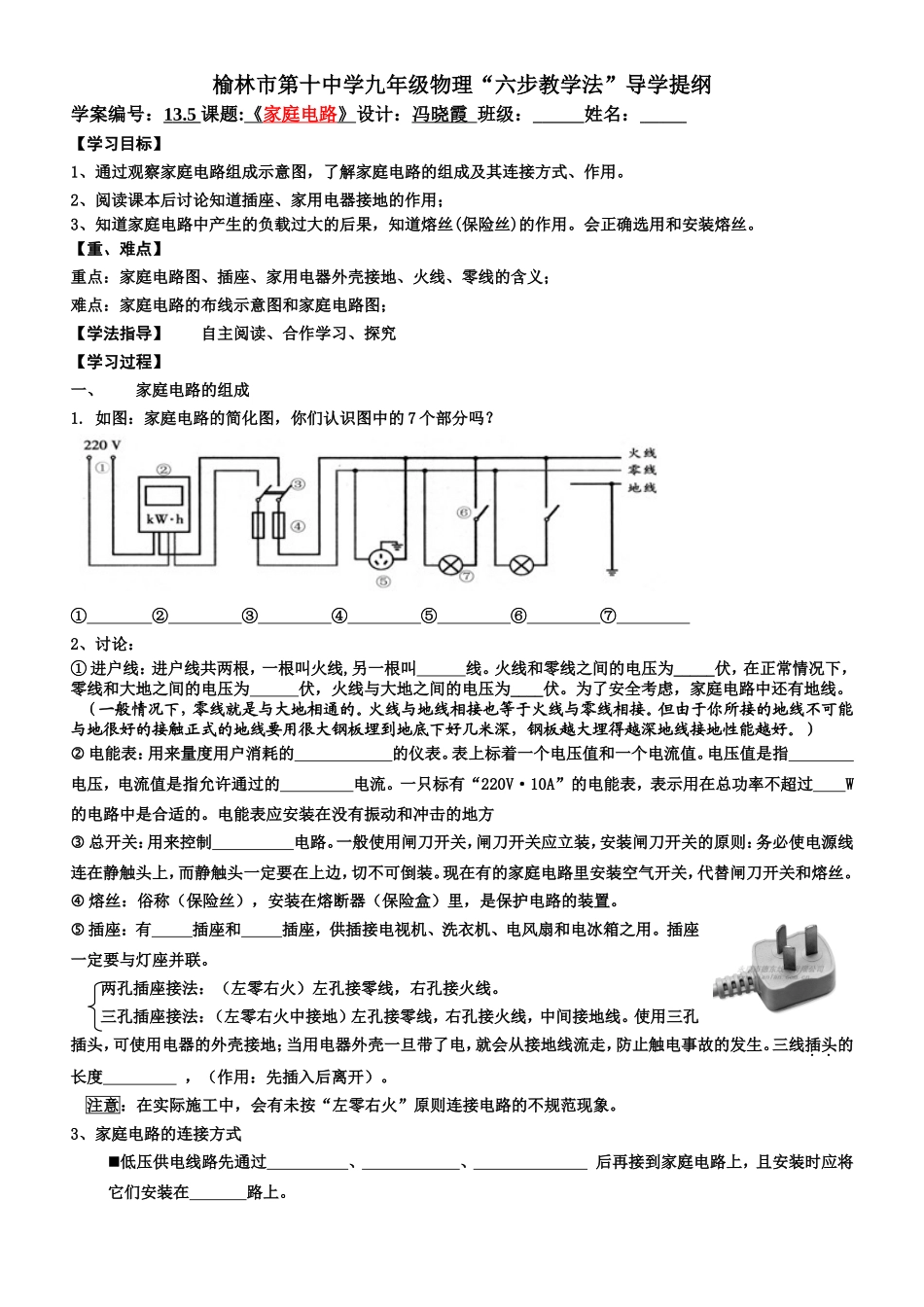

榆林市第十中学九年级物理“六步教学法”导学提纲学案编号：13.5课题:《家庭电路》设计：冯晓霞班级：姓名：【学习目标】1、通过观察家庭电路组成示意图，了解家庭电路的组成及其连接方式、作用。2、阅读课本后讨论知道插座、家用电器接地的作用；3、知道家庭电路中产生的负载过大的后果，知道熔丝(保险丝)的作用。会正确选用和安装熔丝。【重、难点】重点：家庭电路图、插座、家用电器外壳接地、火线、零线的含义；难点：家庭电路的布线示意图和家庭电路图；【学法指导】自主阅读、合作学习、探究【学习过程】一、家庭电路的组成1.如图：家庭电路的简化图，你们认识图中的7个部分吗？①②③④⑤⑥⑦2、讨论：①进户线：进户线共两根，一根叫火线,另一根叫线。火线和零线之间的电压为_____伏，在正常情况下，零线和大地之间的电压为伏，火线与大地之间的电压为____伏。为了安全考虑，家庭电路中还有地线。（一般情况下，零线就是与大地相通的。火线与地线相接也等于火线与零线相接。但由于你所接的地线不可能与地很好的接触正式的地线要用很大钢板埋到地底下好几米深，钢板越大埋得越深地线接地性能越好。）②电能表：用来量度用户消耗的的仪表。表上标着一个电压值和一个电流值。电压值是指电压，电流值是指允许通过的电流。一只标有“220V·10A”的电能表，表示用在总功率不超过W的电路中是合适的。电能表应安装在没有振动和冲击的地方③总开关：用来控制电路。一般使用闸刀开关，闸刀开关应立装，安装闸刀开关的原则：务必使电源线连在静触头上，而静触头一定要在上边，切不可倒装。现在有的家庭电路里安装空气开关，代替闸刀开关和熔丝。④熔丝：俗称（保险丝），安装在熔断器（保险盒）里，是保护电路的装置。⑤插座：有插座和插座，供插接电视机、洗衣机、电风扇和电冰箱之用。插座一定要与灯座并联。两孔插座接法：（左零右火）左孔接零线，右孔接火线。三孔插座接法：（左零右火中接地）左孔接零线，右孔接火线，中间接地线。使用三孔插头，可使用电器的外壳接地；当用电器外壳一旦带了电，就会从接地线流走，防止触电事故的发生。三线插头的长度，（作用：先插入后离开）。注意：在实际施工中，会有未按“左零右火”原则连接电路的不规范现象。3、家庭电路的连接方式低压供电线路先通过、、后再接到家庭电路上，且安装时应将它们安装在路上。地线家庭电路中各盏灯应联，开关与它所控制的电灯应是联，且电流从火线流进时必须先到开关，然后到电灯。白炽灯泡分螺丝口灯泡和卡口灯泡两种，对于螺口灯泡火线一定要接在中心接线柱，零线接螺旋套。插座与电灯应是联，保险盒和用电器应联。按照接线规范将以下三线插座接入电路，并将开关和灯泡接入电路。二、熔丝的作用熔丝的原理及作用：家用保险丝是由电阻率较，熔点较的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，以防止烧毁用电器和避免火灾。由在发明的。熔丝熔断的原因：电路中的。原因之一：电路中发生危害：烧坏熔丝，如果不接入熔断器会引起火灾。原因之二：电路中用电器危害：加速绝缘材料老化或烧坏熔丝，引发用电事故。熔丝的选择：熔丝的规格常用表示，熔丝的额定电流或电路中的最大正常工作电流。【课堂达标】*1、在家庭电路中，从进户线起连接顺序正确的是()。A．闸刀开关、电能表、保险盒、插座B．闸刀开关、电能表、插座、保险盒C．电能表、闸刀开关、保险盒、插座D．电能表、保险盒、闸刀开关、插座*2、在家庭电路中，几个同时工作的家用电器通常是_____联的。增加工作的家用电器个数，电能表转盘转动的速度变______。*3、某家庭电路中，已有两盏灯正常发光，如果再使用一电熨斗，则该电路的()。A．总电流变小，总功率变大B．总电流变大，总功率变大C．总电压变大，总功率变大D．总电压不变，总功率不变*4、小红家中有25w的节能灯两只、40w的白炽灯两只、150w的彩电一台、650w的洗衣机一台，她家电能表的额定电流为5A，下面说法中正确的是()。A．小红家的用电器同时使用时，总电流大于5AB．小红家的用电器不能同时使用C．小红家再购置一个700W的电...
