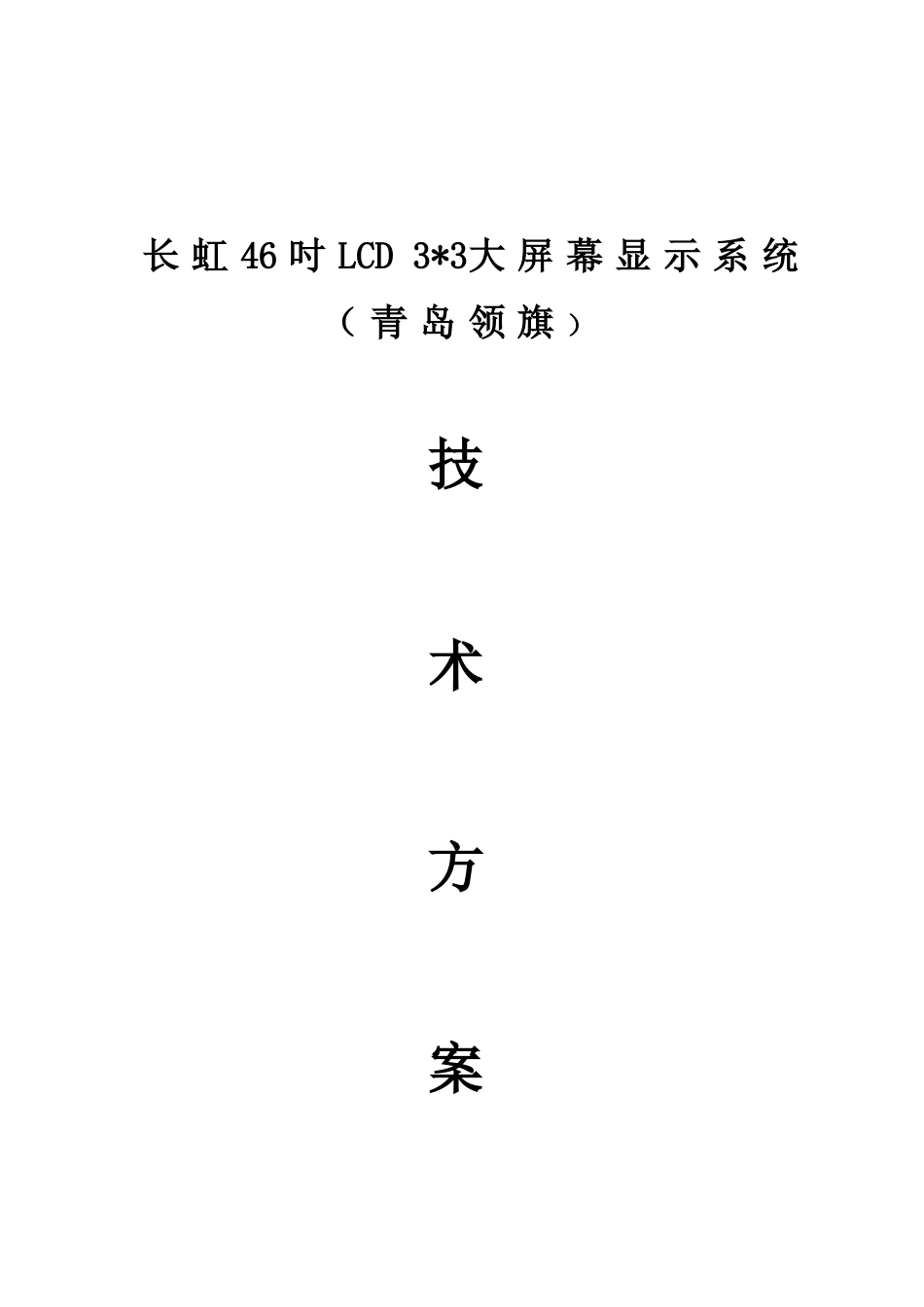

青岛领旗3X3-LCD-46吋高亮度方案(20101114)VIP免费

青岛领旗3X3-LCD-46吋高亮度方案(20101114)_第1页
1/10
青岛领旗3X3-LCD-46吋高亮度方案(20101114)_第2页
2/10
青岛领旗3X3-LCD-46吋高亮度方案(20101114)_第3页
3/10
长虹46吋LCD3*3大屏幕显示系统(青岛领旗)技术方案四川长虹电子系统有限公司2010年11月14日第一章实地效果图第二章技术方案本套技术建议书中提供的大屏幕系统方案是根据客户需求而设计的。它将国际最卓越的LCD高清晰度数码显示技术、无缝拼接技术、多屏图像控制处理技术、多路信号切换技术、网络技术、集中控制技术等的应用综合为一体,形成一个拥有高亮度、高清晰度、高智能化、操作方法先进的大屏幕显示系统。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、经济适用性、可维护性和扩展性等,存储和处理能力满足远期扩展的要求。系统组成主要由以下几部分组成:1)46寸LCD拼接单元9套2)图像处理器1套3)支架1套4)大屏幕控制软件1套根据客户要求,我们推荐一套3X3LCD拼接显示墙(横向3行,纵向3列),系统采用我公司的内置图象处理器和视频矩阵切换器完成图像处理控制功能。规格如下:单屏显示面积:1025.6mm(宽)579.8mm(高)=0.595m²整屏面积:1025.6mm(宽)3579.8mm(高)3=3076.8mm(宽)1739.4mm(高)≈5.352m²系统采用世界先进的LCD拼接技术,任何两个显示单元间的光学拼缝不到7.3mm,全屏范围内显示无非线性失真,整个屏幕亮度均匀,无暗角或亮角等现象,画面稳定无闪烁,支持多屏图像拼接,画面可整屏显示,也可分屏显示,通过外置图像拼接处理器可以实现:在液晶拼接显示墙上任意位置、任意大小以窗口形式显示,或者放大至全屏显示,实现跨平漫游等功能。系统具有良好的自检功能,连续工作的稳定性好,能适用于每周7天,每天24小时,一年365天不间断运行,故障率低,易于维护;经长时间工作后,图像质量包括亮度色彩等均不会发生明显变化。单元的性能指标显示模式数字技术分辨率1366×768屏前亮度700nit对比度3000:1均匀度95%色彩16.7M视角(H\V)178度背光源寿命﹥50000小时输入模拟RGB1通道,HD15视频1通道,BNCDVI1通道,TMDSRS2321通道,DB9或RJ45输出RS2321通道,DB9或RJ45视频1通道,BNC电源交流电压220V(±10%)频率50Hz/60Hz功率300W(最大)工作条件工作温度0~40℃(建议最佳工作温度:25℃±5℃)相对湿度10~80%无凝露第三章系统安装、调试、测试及验收标准4.1安装和调试设备安装由我公司负责在买方指定的安装现场进行。货物到达后,由我公司和买方人员监督下,由买方人员清点货物,并检查货物的外观。设备安装、调试所需工具、仪表由我公司提供。我公司工程师在现场安装其设备时,将遵守买方的规定及当地的法律、法令,并提供经双方认可的验收方法和验收程序,以便买方进行系统验收,以确认系统功能是否符合要求。(1)工程布线规范已确定位置的布线要到位,并预留长度1米。不能确定位置的布线要预留足够的长度,中间不能转接埋在装修里不可拆的布线,每种类型线缆必须预留一条备用线设备连接采用连接器方式,连接器带有的互联电缆,有分组和色谱;管线敷设符合JBJ16-83《建筑电气设计技术规程》的规定;每条线必须标上不易擦除的线标号;交流接地电阻要求小于1Ω;布线的路径尽量缩短;扎线要整齐,尽量理顺每条线,最好不要交叉线。(2)系统安装方案从实际场景出发,我们公司将用前维护方式实行安装,以便维修和降低大拼占用空间,前维护空间不会超做25公分厚。第四章售后服务完善的售后服务依赖于先进的技术、经验丰富的工程人员以及充足的零配件存储,是公司强大工程实力的集中体现。我们始终坚持客户服务为宗旨,为客户提供热忱和优质的服务。我公司凭借在大屏幕行业多年的集成工程经验,确保为业主提供最优的售后服务。我公司具有完善的售后服务体系,售后服务网点遍布全国各地,拥有8000多个售后服务网点。客户产品出现故障后,维修人员能够在2小时内及时作出响应,24个小时内到达现场,进行及时的维修处理。为了确保本套大屏系统的优质运行,我公司愿为整套系统提供高质量的服务和丰厚的优惠条件,并特作如下承诺:1)售后服务范围系统设备的操作及日常简易维护工作,将由买方的技术人员负责。我公司售后服务中心将负责质量保证期内的维修、维护、零部件供应、运行保障、人员培训等全方位免费售后服务。并且在质量保证期之外...
