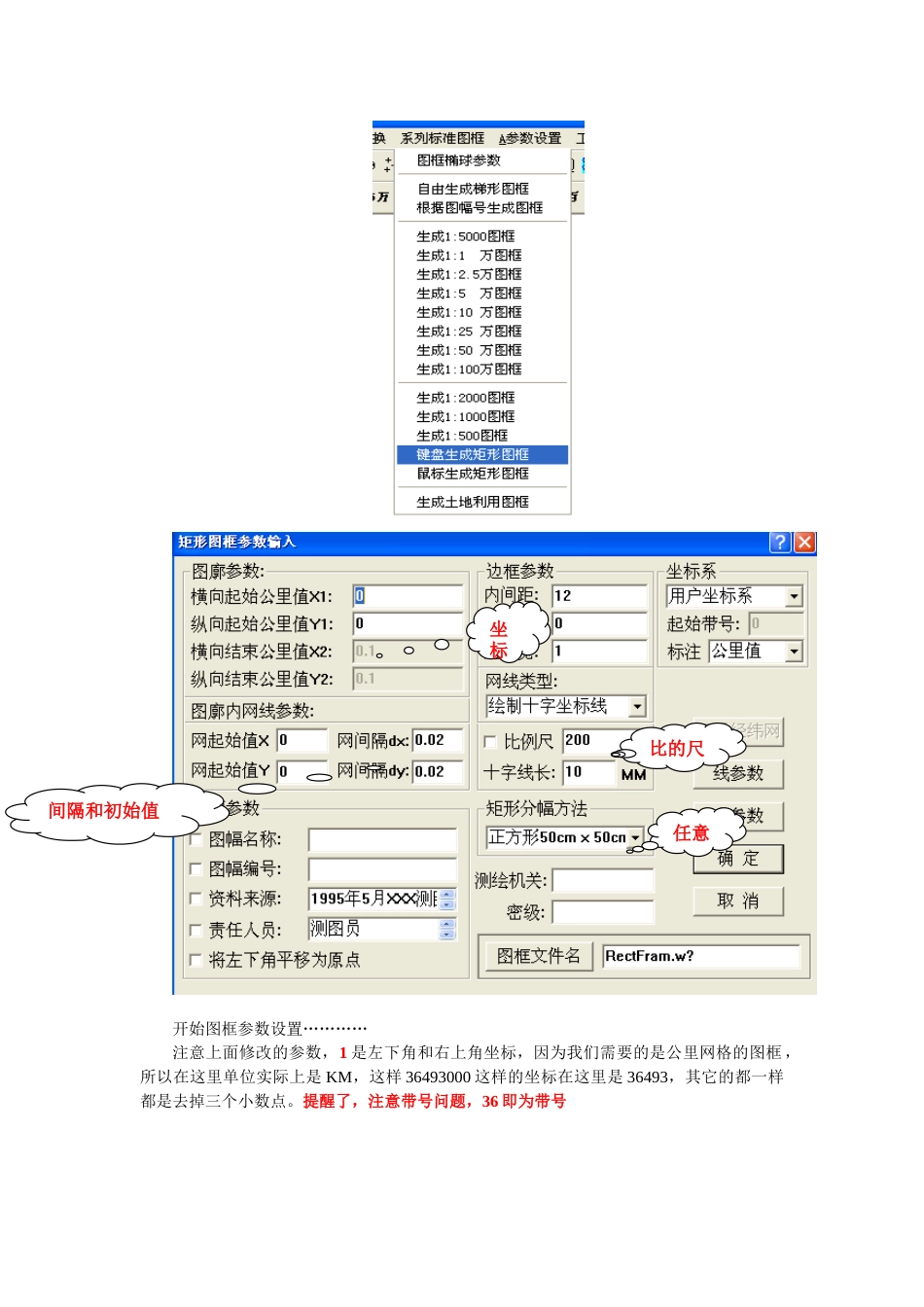

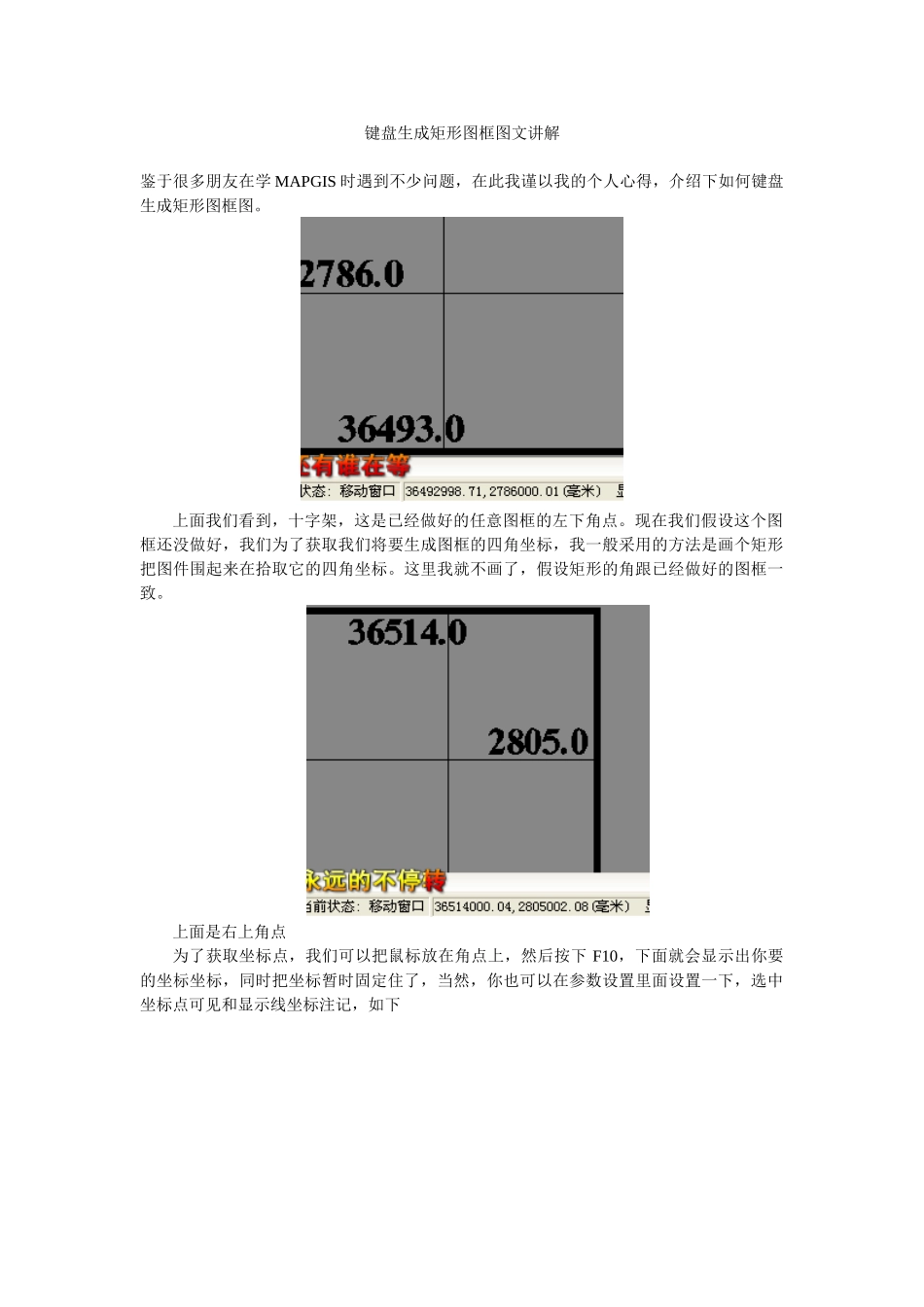

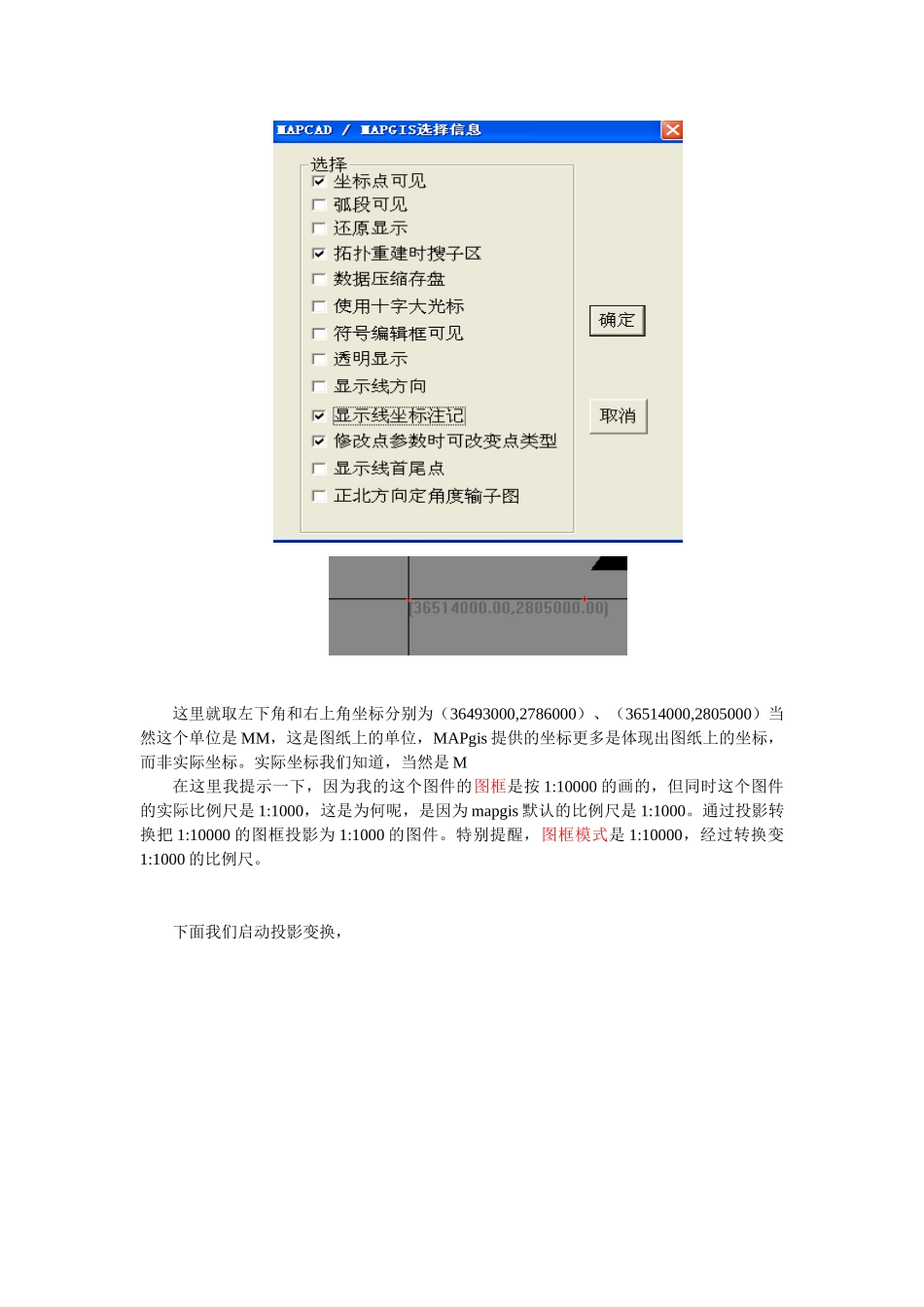

键盘生成矩形图框图文讲解鉴于很多朋友在学MAPGIS时遇到不少问题，在此我谨以我的个人心得，介绍下如何键盘生成矩形图框图。上面我们看到，十字架，这是已经做好的任意图框的左下角点。现在我们假设这个图框还没做好，我们为了获取我们将要生成图框的四角坐标，我一般采用的方法是画个矩形把图件围起来在拾取它的四角坐标。这里我就不画了，假设矩形的角跟已经做好的图框一致。上面是右上角点为了获取坐标点，我们可以把鼠标放在角点上，然后按下F10，下面就会显示出你要的坐标坐标，同时把坐标暂时固定住了，当然，你也可以在参数设置里面设置一下，选中坐标点可见和显示线坐标注记，如下这里就取左下角和右上角坐标分别为（36493000,2786000）、（36514000,2805000）当然这个单位是MM，这是图纸上的单位，MAPgis提供的坐标更多是体现出图纸上的坐标，而非实际坐标。实际坐标我们知道，当然是M在这里我提示一下，因为我的这个图件的图框是按1:10000的画的，但同时这个图件的实际比例尺是1:1000，这是为何呢，是因为mapgis默认的比例尺是1:1000。通过投影转换把1:10000的图框投影为1:1000的图件。特别提醒，图框模式是1:10000，经过转换变1:1000的比例尺。下面我们启动投影变换，开始图框参数设置…………注意上面修改的参数，1是左下角和右上角坐标，因为我们需要的是公里网格的图框，所以在这里单位实际上是KM，这样36493000这样的坐标在这里是36493，其它的都一样都是去掉三个小数点。提醒了，注意带号问题，36即为带号任意比的尺坐标间隔和初始值输入坐标值我们只要确保是XXX公里就对了，假如你的图件在mapgis上的比例尺是1:10000的话，那右下窗口显示的坐标自然比1:0000的分别少一个数字，还是一样，我们确保坐标值为XXX公里。假设兹有1:00000的图件，某点坐标为3649300，它比1:1000的少一位，这样我们取值为还是36493，而不是一味的除三个小数点。因为MAPGIS虽然显示的毫米，但在1:1000时，它的坐标实际就是真实坐标，36493000MM你也可以把它看成36493000M,这样我们也能算出1毫米等于1米，也即1:1000。所以，1:1000的比例尺，我们只需要去三个小数点就得到公里值，1:10000时，你需要推出它的真实的值，当然，这很好推的，然后换成公里值。这里我可能说的太多，对于初接触这软件的朋友，或许会蒙掉，还是多体会下就好了。再到比例尺间隔问题，1:10000的为1,1:1000的为0.1，就这样推下去。这样做主要是因为，1:10000时，当实际距离10000米，1000米的公里值图纸上才1CM，10000米也就1M的图上距离，所以设置为1（公里）的间隔，是合理的。而1:1000的情况，通常是面积较小的地方，可能就是方圆几里那样，1000米实际距离，图上就是1M。如果我们间隔再是1（公里）的话，后果是这幅图就仅有几个间隔，或者一个，再甚就是没有了。所以0.1（公里）间隔合情合理。图框弄好了，接下来我们对比一下坐标，原来的左下角坐标也是这样标注的，但看看窗口线显示的坐标，却发现比原来36493000少了一位数，这又是为何呢？上面我已经说过，原来的图虽然是1:10000的图框，但实际我们已经把它投影为1:1000的里，换言之，框架是1:10000，我们把它缩小或者放大为1:1000，其实这是从出图的角度去操作的。出图时只要把缩小10倍，也就是0.1的比例打图，它还是1比一万的。为了让我们做的图框和原来的图件能够合上，我们需要投影变换………………………原始的投影目标投影这样就OK了，这里不仅用键盘生成1:10000图框，同时还把图框进行变换，投影为1:1000的图框。红色的图框就是我们刚制作的图框它们之间有着惊人的重合小的今年刚毕业，工作二十天有余，对GIS小有摸索，看到很多朋友对这一块比较恼火，特弱弱写下自己的心得，同时附上视频与大家共享如果大家在ARCGIS、mapgis，ERDAS,cad、cass、imagis应用上有何困顿的，大家可以一起探讨之QQ645326365
