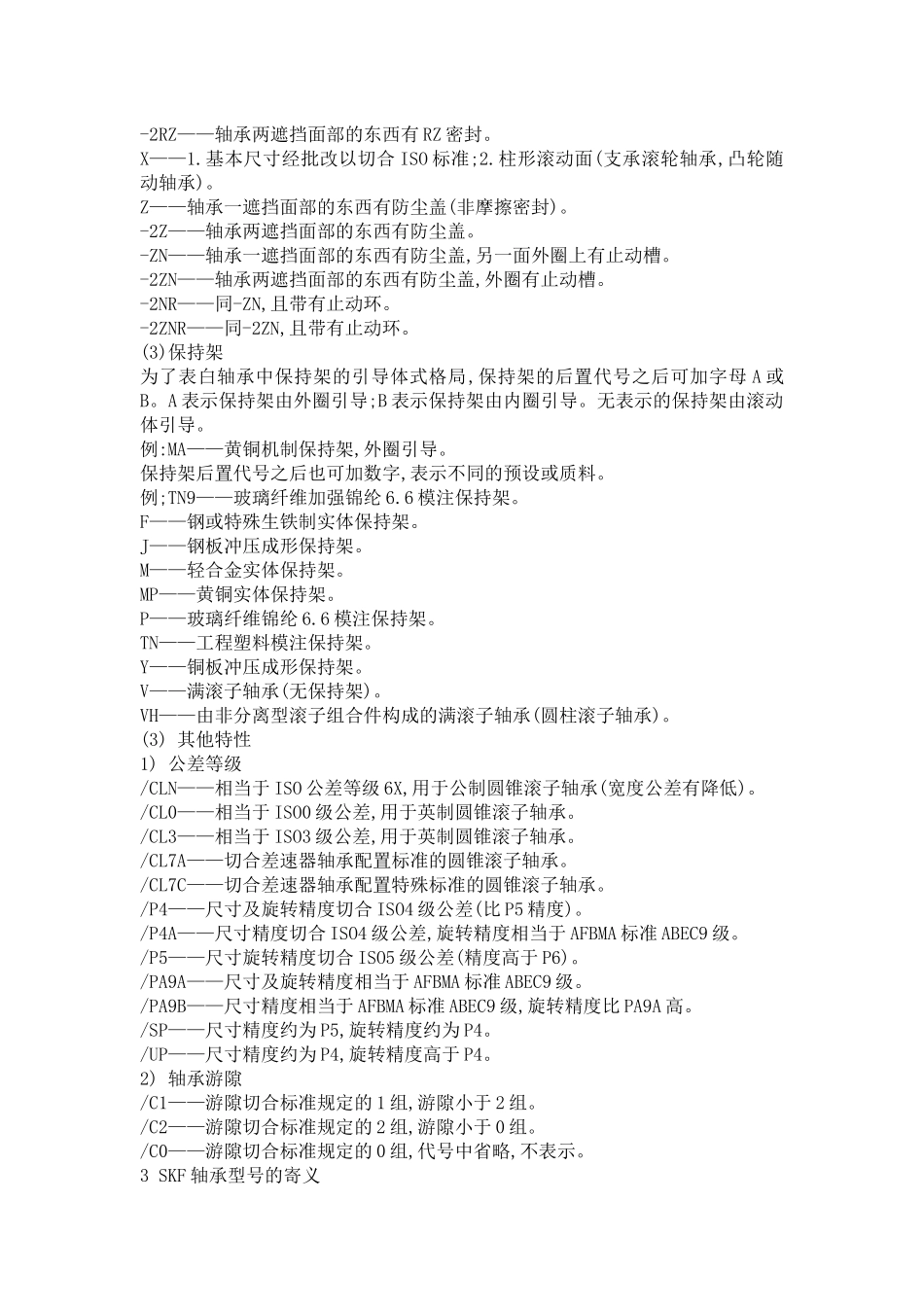

轴承|轴承型号中经常有很多英文字母，代表的什么意思？轴承型号中经常有很多英文字母,代表的什么意思?没有最好答案具体什么字母才好解答,每个品牌都不同样1)前置代号GS——推力圆柱滚子,推力滚针轴承座圈。例:GS81107-推力圆柱滚子轴承81107的座圈。K——推力滚子以及保持架的组合件里。例:K81170。K-——切合AFBMA标准系列英制圆锥滚子轴承带滚子以及保持架组件的内圈(内锥体)或外圈(锥环)。例:K-09067——系列为09000的圆锥滚子轴承的内锥体。L——分离型轴承的单一内圈或外圈。例:LNU207——圆柱滚子轴承NU207的内圈。L30207——圆锥滚子轴承30207的外圈。R——除去单一内圈或外圈的分离型轴承。例:RNU207——圆柱滚子轴承NU207带滚子以及保持架组合件的外圈。R30207——圆锥滚子轴承以及保持架组件的内圈。WS——推力圆柱滚子,推力滚针轴圈。例:WS81107——推力圆柱滚子轴承81107的轴圈。2.后置代号如果轴承代号中有数个后置代号,则这些个后置代号按以下顺序分组排列:(1)内部预设,(2)外部预设,(3)保持架,(4)其他特点。(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖以及密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。斜线也用来隔离下列两种情况下的两个(4)组后置代号:a.第一个后置代号以数字末端以及第二个后置代号以数字开首时。例:6205/P53/223316。B.表示压缩以及(/或)移动游隙规模的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。例;6205-2Z/C2L/HT42(=C2L+HT42)。(1)内部预设A,B,C,D,E——当没事了的内部结构有变动时,这些个后置代号及其组合一般构成轴承系列代号的一部门,他们通常只在过渡期使用,过渡期之后即略去不用。然而,当它们表示某种替代结构时,这些个后置代号就会变成永久性的了。通常它们的寄义是某一轴承类型或轴承系列所特有的。例如:单列角接触球轴承ACD——接触角为25度。B——接触角为40度。CC——接触角为12度。CD——接触角为15度。BE——接触角为40度的BE型轴承,钢球加大,以玻璃纤维加强锦纶6.6保持架。双列角接触球轴承A——外径小于等于90毫米轴承的标准预设,没有装球缺口,采用玻璃纤维加强锦纶6.6保持架。E——轴承一侧有装球口,可装较多钢球,因此具有较高的径向及轴向承载能力。调心滚子轴承CAC,ECAC,CA,ECA——这些个预设用于大尺寸的轴承,滚子呈对称型。内圈两侧具有固定挡边,活动中挡圈以内圈引导。保持架为整体黄铜或钢制实体架。CAC及ECAC型轴承滚子以及滚道表面经优化加工,有助于滚子引导,并可减少摩擦。ECAC型带有加强滚子,以提高负载能力。CC,C,EC——这类轴承滚子呈对称型,内圈无挡边。每列滚子带有冲压钢板保持架。活动中的挡圈由内圈引导。EC型轴承采用加强滚子,以提高负载能力。CC型轴承滚子以及滚道表面经优化加工,有助于滚子引导,并可减少摩擦。E——是SKF公司采用最新标准预设,轴承滚子对称,内圈无挡边,铁青铜制造的活动中挡圈靠近外圈,由保持架引导,每列滚子有一冲压钢板保持架。E型轴承具有CC型轴承的全部优点,最新发展的保持架可放入更多更大直径的加长滚子,使轴承负载能力更高。E型轴承外圈带有油槽及三个油孔,则后置代号中须加W,以示区别。圆柱滚子轴承B——轴承采用表面经处置惩罚的滚子(满装滚子轴承)。2SKF轴承型号的寄义B4——轴承套圈表面及滚子表面均经处置惩罚(满装滚子轴承)。EC——轴承内部几何形状经改进,有较高的承载能力,挡边以及滚子端遮挡面部的东西有良好的接触以及润滑条件,能承受较高的轴向载荷。(2)外部预设CA,CB,CC——通用交尾型单列角接触球轴承,可任意(串联,面对面或背靠背)交尾安装。背靠背或面对面排列时,轴向安装前内部间隙与没事了值比:小(CA),没事了(CB),较大(CC)。-2F——外球面球轴承两侧带甩尘挡圈。-2FF——外球面球轴承两侧带组合甩尘挡圈。G——通用交尾单列角接触球轴承。面对面或背靠背排列时,轴承内有一定的安装前预载荷。GA——面对面,背靠背排列时,轴承内有较轻的预载荷。GB——面对面,背靠背排列时,轴承内有中等预载荷。GC——面对面,背靠背排列时,轴承内有较重的预载荷。K——圆锥孔,锥度...
