蓝马基础操作—李飞VIP免费

蓝马基础操作—李飞_第1页
1/36

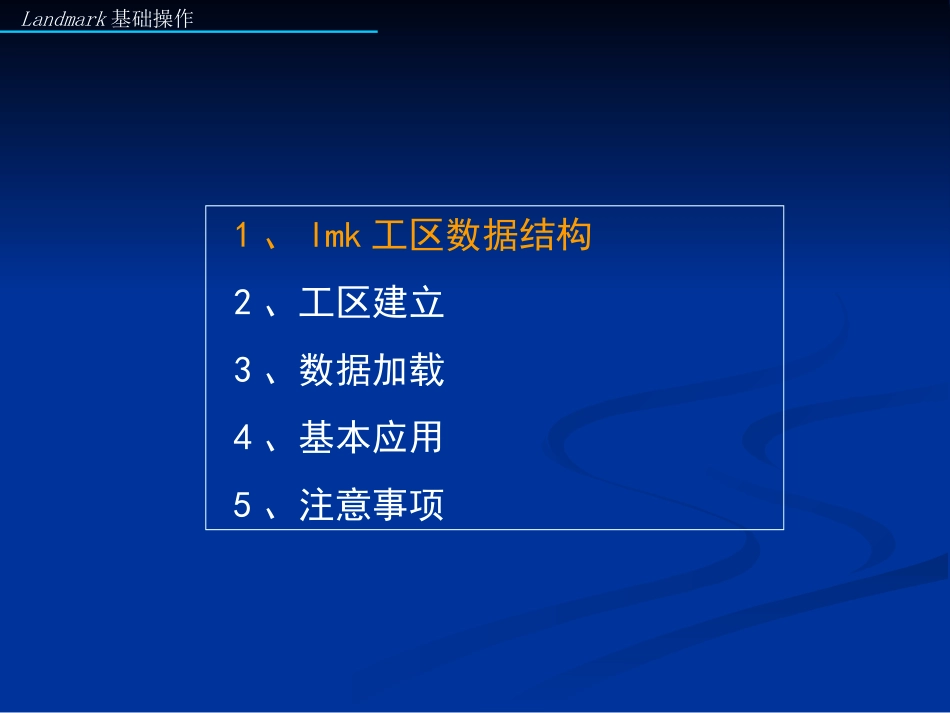

蓝马基础操作—李飞_第2页
2/36
蓝马基础操作—李飞_第3页
3/36

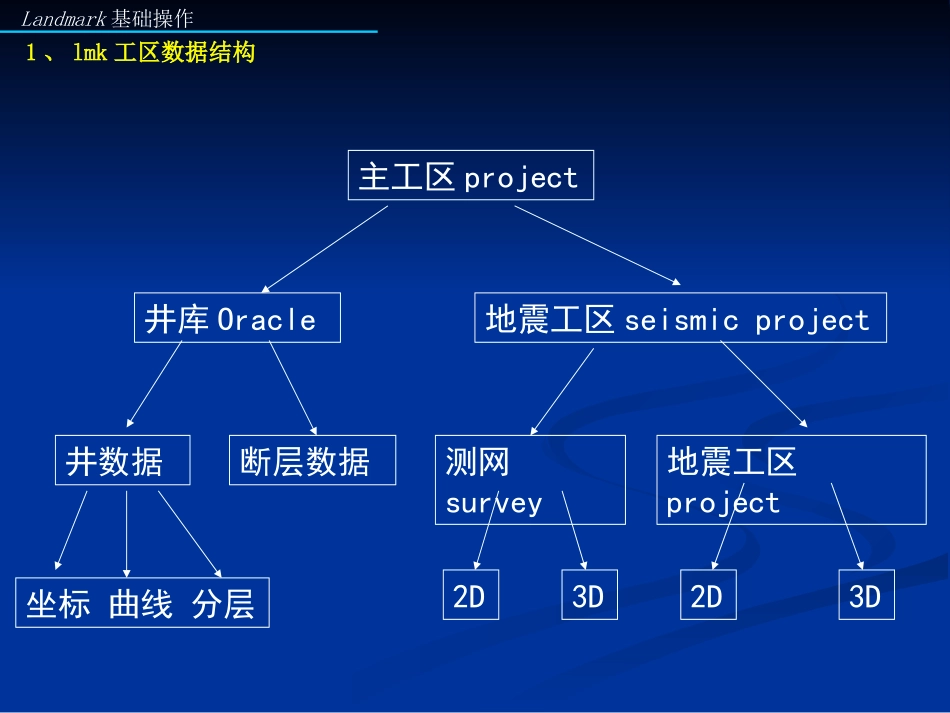

Landmark基础操作李李李Landmark基础操作1、lmk工区数据结构2、工区建立3、数据加载4、基本应用5、注意事项1、lmk工区数据结构Landmark基础操作主工区project井库Oracle地震工区seismicproject井数据断层数据测网survey地震工区project坐标曲线分层2D3D2D3D1、lmk工区数据结构Landmark基础操作2Dseismicproject3Dseismicprojectsurveymasterproject测线坐标地震数据层位数据surveySeismic数据,层位信息,切片,相干等在同一文件夹下Survey相当于地震数据的框架此文件夹下包含信息文件,检索文件等1、lmk工区数据结构Landmark基础操作注:1、主工区是大的框架,在工区文件夹下的用户文件在lmkproj文件夹下2、3D与2D工区的不同:2D工区有master文件夹,3D没有2D建立工区时survey可建可不建(但不代表没有),3D必须建2D的数据信息的后缀为.2v2,3D为.3dv或.bri3、2Dseismic文件夹下的检索文件不能删Landmark基础操作1、lmk工区数据结构2、工区建立3、数据加载4、基本应用5、注意事项2、工区建立>Oracle数据库的建立Landmark基础操作2、工区建立>Oracle数据库的建立Landmark基础操作2、工区建立>建survey测网底图Landmark基础操作打开方式:ow>Data>Management>SeismicDataManager>File>New2、工区建立>地震工区的建立Landmark基础操作打开方式:ow>Data>Management>SeismicProjectManager>Project>SeismicProjectCreate选择建好的oracle选择建好的surveyLandmark基础操作1、lmk工区数据结构2、工区建立3、数据加载4、基本应用5、注意事项3、数据加载>井数据加载Landmark基础操作三大数据格式文件的准备工作1、井位坐标文件格式:井名UWIDXY补心海拔测井深度(总深度)Mo1Mo115203338452065832035002、井下分层文件格式:格式符井名UWID补心海拔格式符层位名分层深度层数aMo1Mo1350.2bhorizon19001bhorizon210001aMo2Mo2320.2bhorizon16001bhorizon28001补心海拔:指井的海拔高度加上井架离地面的高度3、测井曲线文件格式:第一排:井名、UWID、单位(通常为m,可有可无)第二排:Depth、曲线名…第三排以下:深度值、曲线值…3、数据加载>井数据加载Landmark基础操作井位数据加载打开方式:ow>Data>Import>ASCIILoaderMD:测量深度TVD:垂直深度SSTVD:海平面垂直深度Format选择井位文件,给定Format文件名3、数据加载>井数据加载Landmark基础操作井位数据加载CommonWellNameUwi,ROrigXorLonSf(不选Bh)OrigYorLonSf(不选Bh)ElevType(补心方式,在右边Value后面选项卡中选KB—>Add)Elevation(补心海拔)TotalDepthWellGeomType(井别,可要可不要)分别按照下列顺序,每选择一个项目,便在数据文件中抹相应的内容,然后Add。完成后在左上角点击Format>Save(needed)3、数据加载>井数据加载Landmark基础操作分层数据加载1、Options:Format1、Format2。2、WellHeader:CommonWellName、Uwi,R、(Elevation)。3、Pick:PickName*,FK、Depth、PickObsNo*,SEQ、Interpreter*,FK(这个是在后面的选项卡中选)打开方式:ow>Data>Import>ASCIILoader>Edit>Format分别按照下列顺序,每选择一个项目,便在数据文件中抹相应的内容,然后Add。完成后在左上角点击Format>Save(needed)3、数据加载>井数据加载Landmark基础操作测井曲线加载ASCIIFormat选择曲线文件,给定Format文件名3、数据加载>井数据加载Landmark基础操作测井曲线加载CommonWellNameUniqueWellIDDepthUnits(深度单位)DepthofMeasurement(抹深度值)CurveName(曲线名)有多条曲线时CurveValue(曲线值)重复这两步分别按照右边所罗列的顺序,每选择一个项目,便在数据文件中抹相应的内容,然后Add。注:以上三种数据Format完成后在数据加载对话框中点击File>LoadAll即可加载3、数据加载>地震数据加载Landmark基础操作打开方式:ow>Applications>PostStack/PAL地震数据加载3、数据加载>地震数据加载Landmark基础操作储存方式一般选Disk在SEG-YDiskFile里选中数据文件加载前需先进行Analyze,看数据是否正确3、数据加载>地震数据加载Landmark基础操作在OutputFile后面框中的名字若已存在于List中,则后面显示Exists,若不存在,则显示New。若要...
