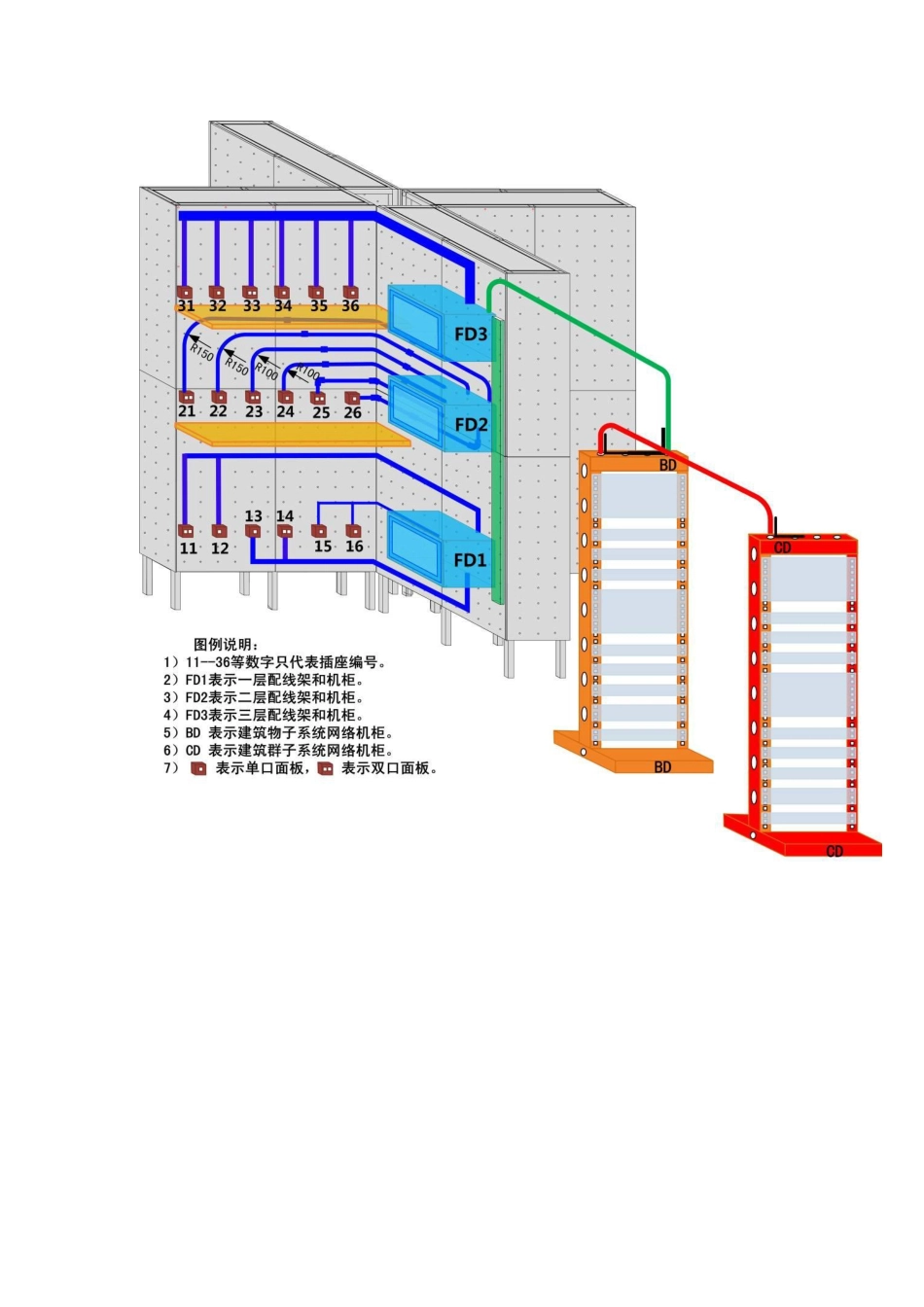

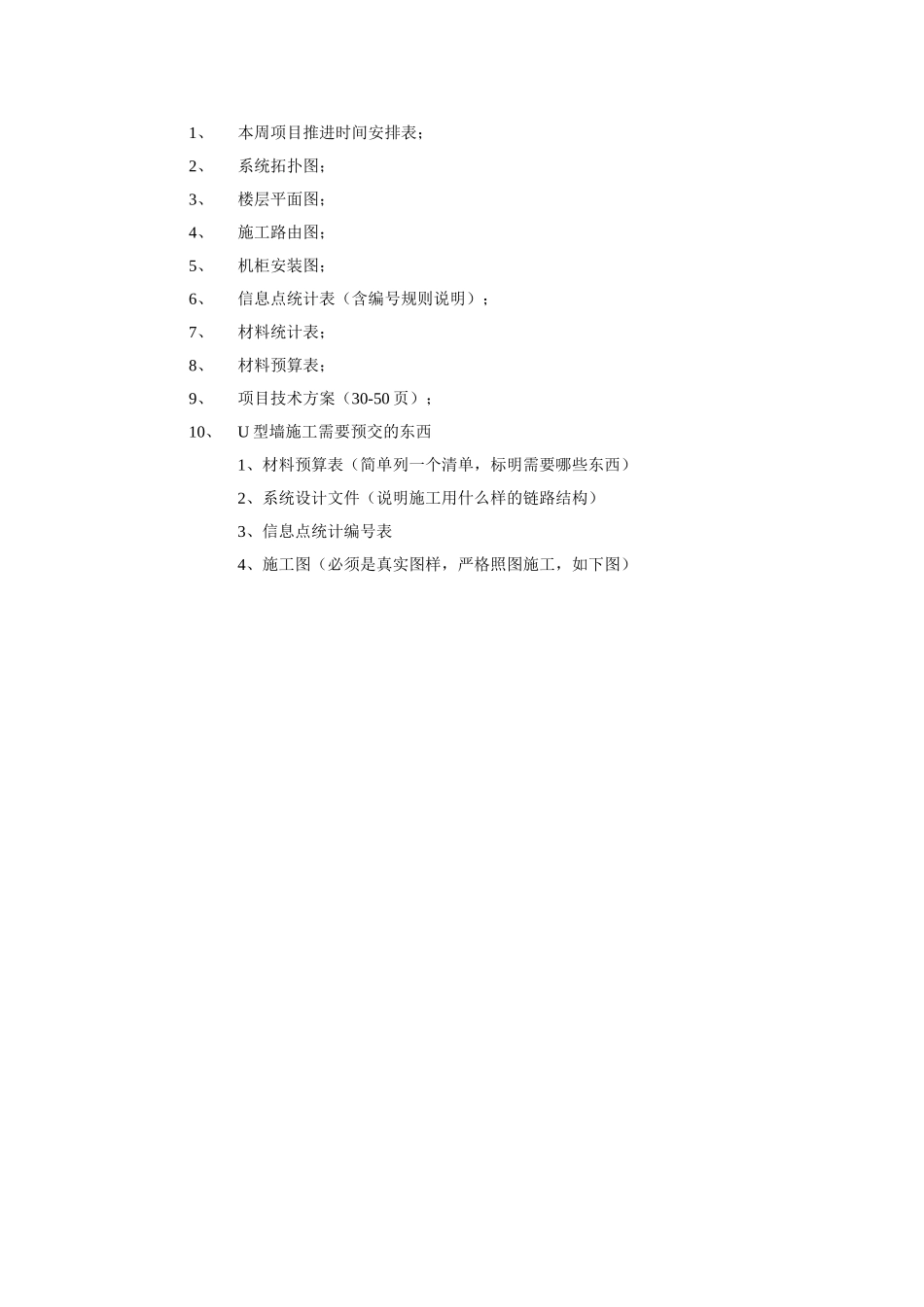

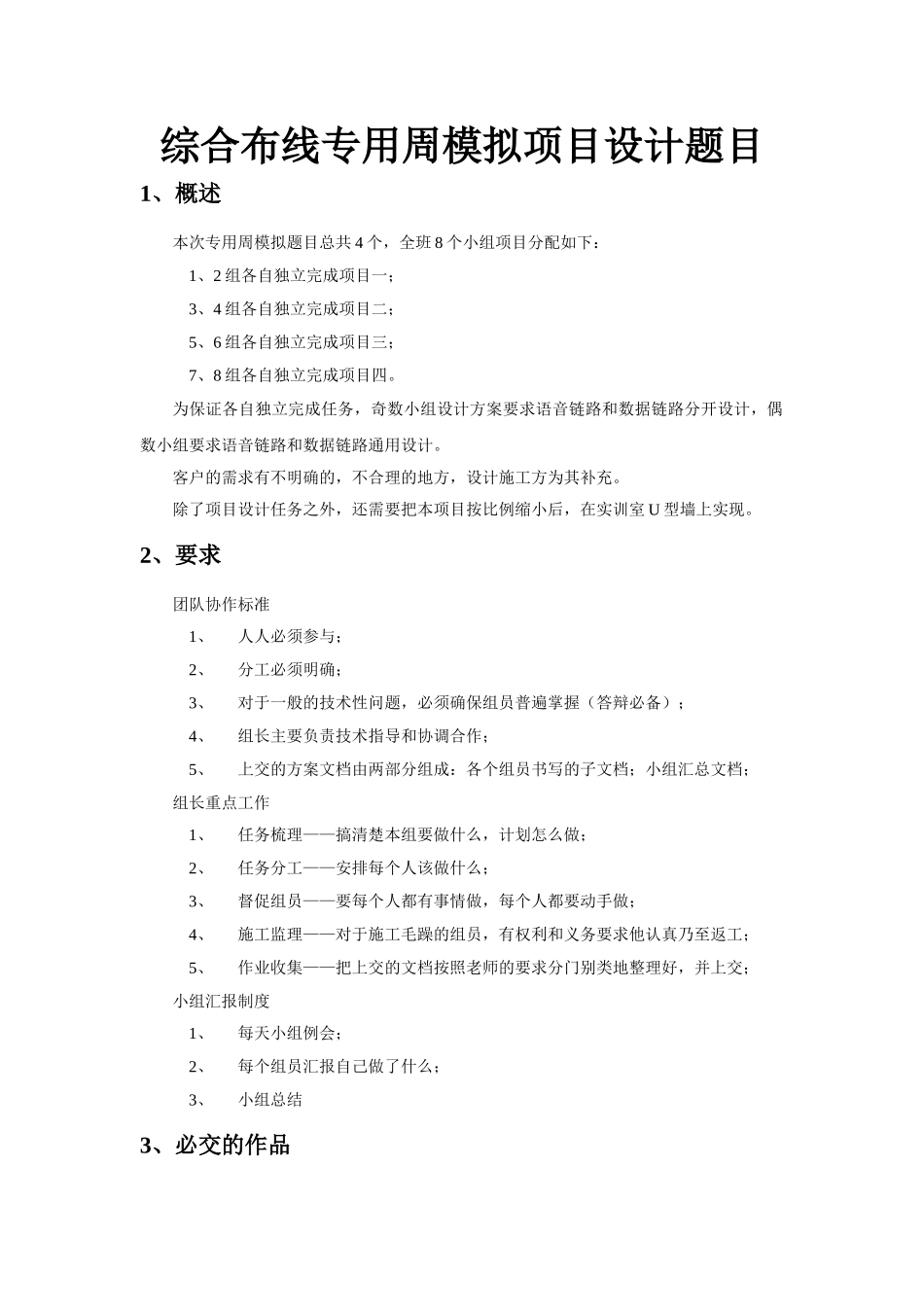

综合布线专用周模拟项目设计题目1、概述本次专用周模拟题目总共4个，全班8个小组项目分配如下：1、2组各自独立完成项目一；3、4组各自独立完成项目二；5、6组各自独立完成项目三；7、8组各自独立完成项目四。为保证各自独立完成任务，奇数小组设计方案要求语音链路和数据链路分开设计，偶数小组要求语音链路和数据链路通用设计。客户的需求有不明确的，不合理的地方，设计施工方为其补充。除了项目设计任务之外，还需要把本项目按比例缩小后，在实训室U型墙上实现。2、要求团队协作标准1、人人必须参与；2、分工必须明确；3、对于一般的技术性问题，必须确保组员普遍掌握（答辩必备）；4、组长主要负责技术指导和协调合作；5、上交的方案文档由两部分组成：各个组员书写的子文档；小组汇总文档；组长重点工作1、任务梳理——搞清楚本组要做什么，计划怎么做；2、任务分工——安排每个人该做什么；3、督促组员——要每个人都有事情做，每个人都要动手做；4、施工监理——对于施工毛躁的组员，有权利和义务要求他认真乃至返工；5、作业收集——把上交的文档按照老师的要求分门别类地整理好，并上交；小组汇报制度1、每天小组例会；2、每个组员汇报自己做了什么；3、小组总结3、必交的作品1、本周项目推进时间安排表；2、系统拓扑图；3、楼层平面图；4、施工路由图；5、机柜安装图；6、信息点统计表（含编号规则说明）；7、材料统计表；8、材料预算表；9、项目技术方案（30-50页）；10、U型墙施工需要预交的东西1、材料预算表（简单列一个清单，标明需要哪些东西）2、系统设计文件（说明施工用什么样的链路结构）3、信息点统计编号表4、施工图（必须是真实图样，严格照图施工，如下图）项目一：1、项目基本信息：某公司在某大厦租1-7楼作为公司写字楼。现需对相关楼层进行弱电线路铺设和室内装修，现你作为一家系统集成公司代表承接该项目的综合布线的设计、施工、测试、验收等任务。根据建设方提供的资料，已知大楼宽20米，长53米，平均楼层高3.5米。用户要求千兆到桌面的使用要求。采用的应用系统主要为语音与网络，必要时可以相互互换（同时考虑经济因素，在满足需求的前提，以低价为准）。02、系统设计要求1、工作区：全部采用超五类信息模块，双口信息面板设计，安装方式采用明装底盒固定。2、配线子系统：水平电缆为超五类UTP双绞线、安装方式为明装布线。3、干线子系统：语音采用100对大对数，数据采用4芯多模室内光缆。4、设备间/配线间：水平配线架(语音、数据)全部选择超五类24口配线架，语音垂直干线配线架选择100对110型交叉连接配线架，数据垂直干线配线架采用ST24口光纤配线架。5、布线产品选型为超五类综合布线系统。6、设计方案考虑适当的沉余设计。项目二：某智能楼宇大楼信息化建筑工程1、设计需求信息：某智能楼宇大楼为地上6层、地下2层；楼长50m，楼宽30m，楼层高3.5m。现大楼土建已经完成，进入弱电系统的设计的阶段，本设计项目主要涉及网络系统和语音系统，采用的布线系统性能等级为6类非屏蔽（UTP）系统信息点数量配线间楼层网络信息点语音信息点FD（1楼）地下二层1010地下一层1010一层2020BD/FD二层5248FD三层4852FD四层4848FD（5楼）五层4848六层2525总计2612612、系统设计1．工作区：全部采用六类信息模块，单口信息面板设计，安装方式采用暗装底盒固定。2．配线子系统：水平电缆为6类UTP双绞线、安装方式为暗装布线。3．干线子系统：语音主干线缆为三类50对UTP双绞线，数据主干线缆为6芯室内多模光缆。4．设备间/配线间：水平配线架(不分语音、数据)选择6类24口配线架，语音垂直干线配线架选择100对110型交叉连接配线架，数据垂直干线配线架采用ST24口光纤配线架，每个配线架下方皆安装一个理线架。5．交换机：核心选用24口千兆交换机，接入层交换机选用24口百兆交换机（带1000M级联端口），所有交换机的高度均为1U，每个交换机下方均安装一个理线架。6．数据网络接入电信ADSL网络；语音网接入电信市话网络，BD采用机柜大小为42U。项目三：1、项目基本信息某学校大楼需要部分网络改造，此分项工程主要涉及网络系统和语音系统，采用的布线系统性能等级为5...
