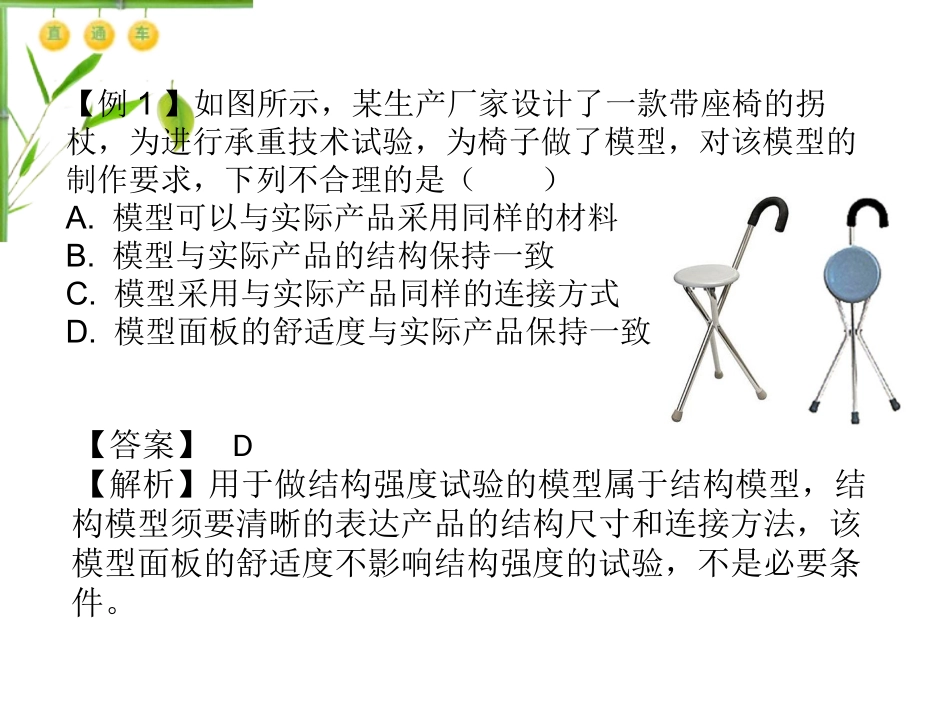

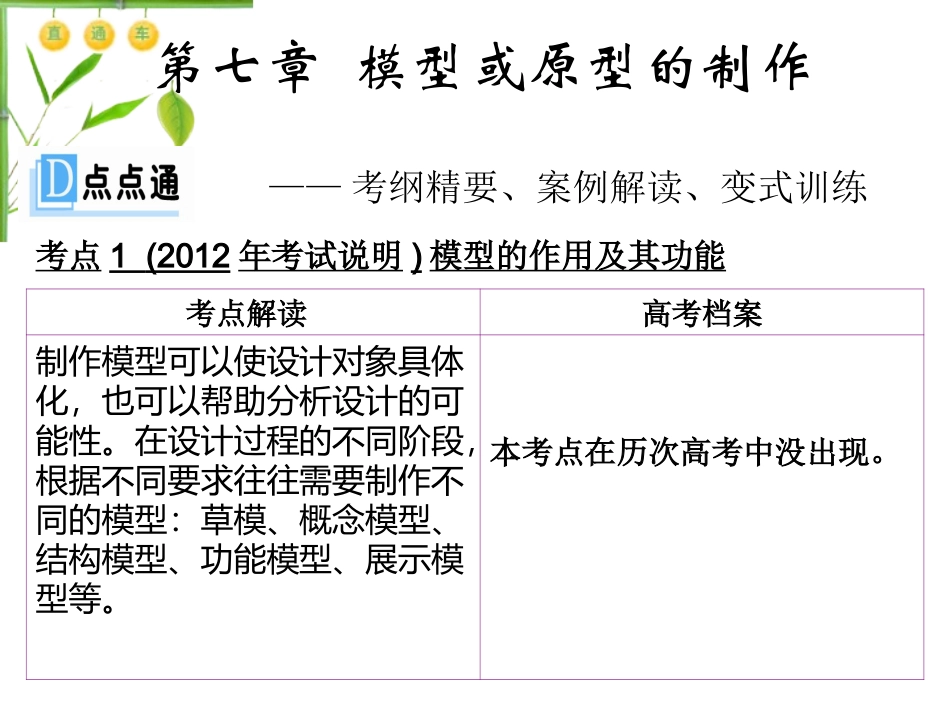

《高考直通车》系统复习用课件（含按考点梳理历年高考真题）版权所有侵权必究第七章模型或原型的制作——考纲精要、案例解读、变式训练考点1(2012年考试说明)模型的作用及其功能考点解读高考档案制作模型可以使设计对象具体化，也可以帮助分析设计的可能性。在设计过程的不同阶段，根据不同要求往往需要制作不同的模型：草模、概念模型、结构模型、功能模型、展示模型等。本考点在历次高考中没出现。【答案】D【解析】用于做结构强度试验的模型属于结构模型，结构模型须要清晰的表达产品的结构尺寸和连接方法，该模型面板的舒适度不影响结构强度的试验，不是必要条件。【例1】如图所示，某生产厂家设计了一款带座椅的拐杖，为进行承重技术试验，为椅子做了模型，对该模型的制作要求，下列不合理的是（）A.模型可以与实际产品采用同样的材料B.模型与实际产品的结构保持一致C.模型采用与实际产品同样的连接方式D.模型面板的舒适度与实际产品保持一致【变式训练】1．在设计的不同阶段，根据不同的要求往往需要制作不同的模型。以下四种模型中，与另外三种不同类型的模型是（）玩具店的汽车模型精致的兵偶模型DNA分子模型飞船上会呼吸能排汗的宇航员模型【答案】D【解析】A、B、C都是结构模型，只有D是功能模型考点2工艺的含义及常见工艺的种类考点解读高考档案工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。工艺体现了生产活动中的知识和经验。因目的和功能的不同，工艺有很多种，常见的有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等本考点在历次高考中没出现。【例2】对三角铁进行划线和锯割属于（）A.金属加工工艺B.金属装配工艺C.金属检测工艺D.金属铸造工艺【答案】A【解析】工艺是劳动者利用生产工具对各种原材料、半成品进行增值加工或处理，最终使之成为成品的方法与过程。它所包含的范围很广泛，金属材料的划线、锯割、切削等属于金属加工工艺。【变式训练】2．螺母是常用的一种金属零件，以往采用金属材料切削而成，现在一些设备上的螺母逐渐使用工程塑料并采用注塑成型的方法。以下判断不合理的是()A.采用切削发比注塑成型节省原材料B.采用工程塑料后零件不易生锈C.工程塑料易于加工，加工时能耗少D.采用工程塑料可减轻产品自重。【答案】A【解析】采用切削法比注塑成型浪费原材料。工程塑料是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。B、C、D均成立。考点3常见工具设备及常见材料的简易加工方法考点解读高考档案金工常用的工具设备有划针、划规、钢直尺、钢角尺、样冲、铁锤、钢锯、钢锉、台虎钳等，木工常用工具设备有钢卷尺、木折尺、木工锯、刨、凿子、木锉等。2008年10月浙江高考第4题2009年09月浙江高考第7题2010年03月浙江高考第5题2010年09月浙江高考第7题2011年03月浙江高考第6题【例3】（2010年9月浙江高考）如图所示是一款心形金属小挂件，用台钻加工小挂件身上的图孔时，正确的装夹方法是（）A.用台虎钳夹持小挂件B.用手钳夹持小挂件C.用手将小挂件压紧在钻床工作台上D.戴上手套紧握小挂件【答案】B【解析】A,C,D都是错误操作。本题考查学生是否亲历观察和操作，值得引起关注。【变式训练】3.范仲淹的“先天下之忧而忧，后天下之乐而乐”使岳阳楼闻名天下。它是一座三层的纯木结构建筑，斗拱、飞檐的结构复杂，工艺精美，令人惊叹。斗拱使屋面凹曲，飞檐使沉重的建筑增添了轻快欲飞的美感。体现了高贵华美的风韵，丰富了中国古代建筑文化。木结构的各个构件，先表面处理，后进行榫卯连接。用于表面抛光的工具是()A.锯B．刨子C．锉D．凿子【答案】B考点4加工工艺的选择与操作考点解读高考档案金属材料的加工工艺包括：划线、锯割、锉削、钻孔、攻内螺纹、套外螺纹等。2009年03月浙江高考第11题2010年03月浙江高考第6题2010年09月浙江高考第6题2011年03月浙江高考第5题【例4】(2010年3月浙江高考）张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是（）A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼B.左手紧握薄铁板，右手握紧手...
