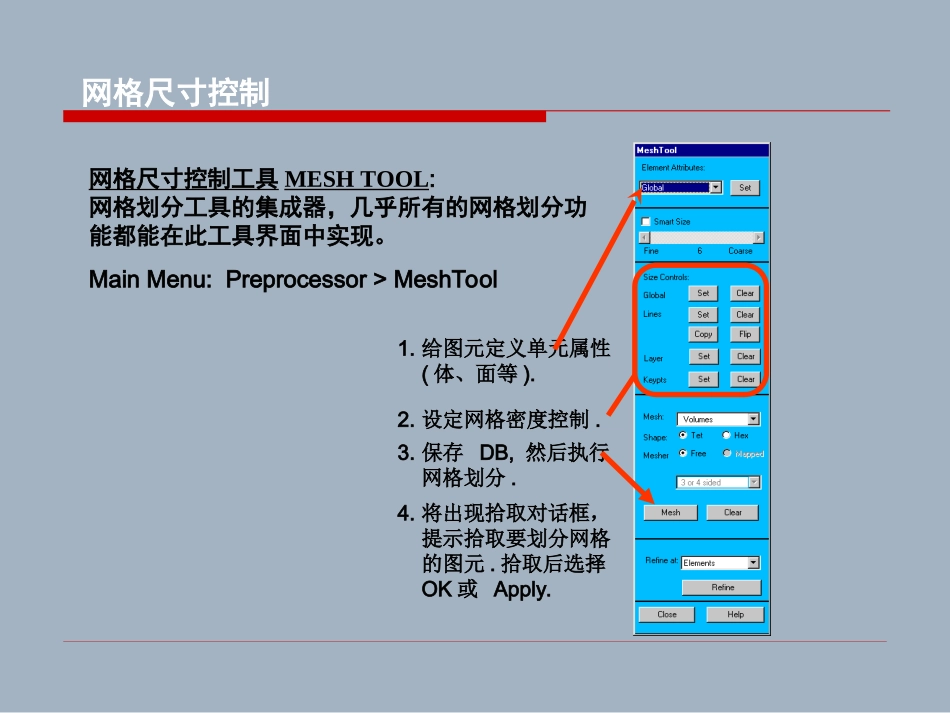

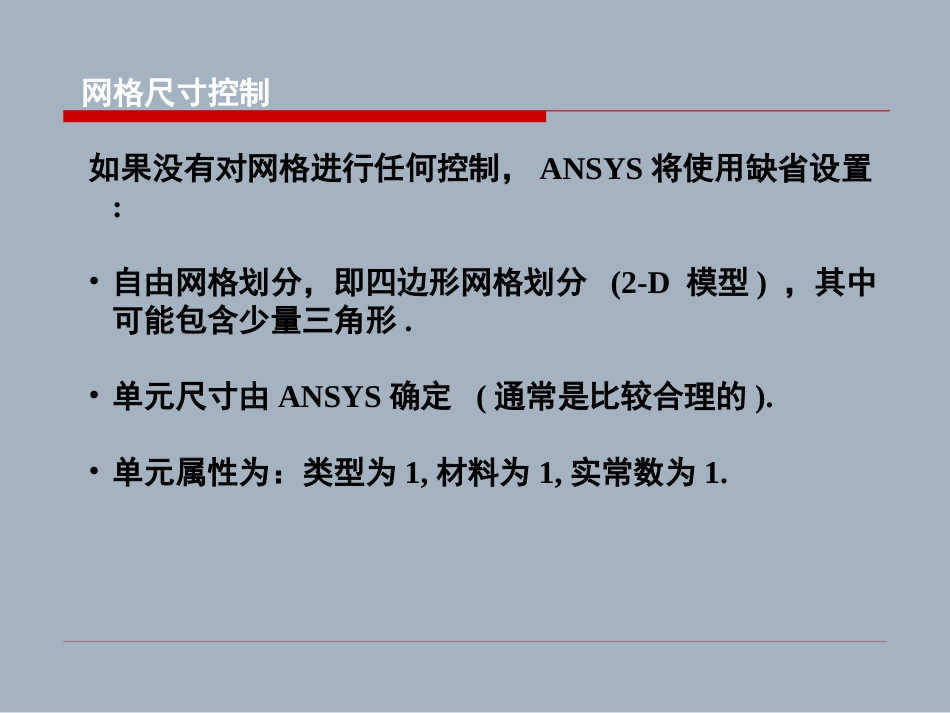

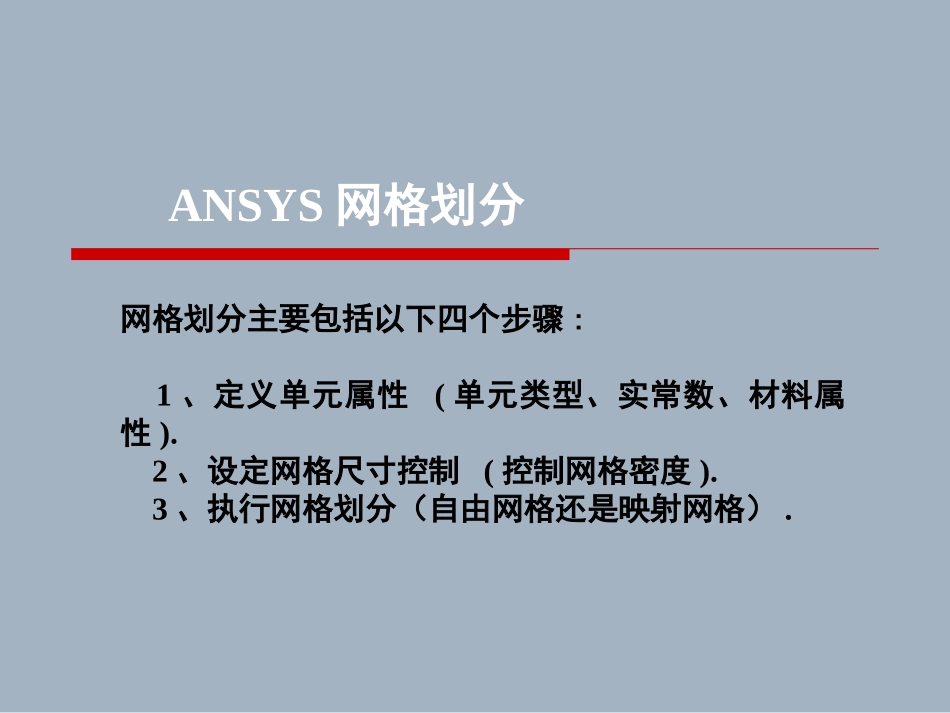

ANSYS网格划分网格划分主要包括以下四个步骤:1、定义单元属性(单元类型、实常数、材料属性).2、设定网格尺寸控制(控制网格密度).3、执行网格划分（自由网格还是映射网格）.网格尺寸控制如果没有对网格进行任何控制，ANSYS将使用缺省设置:•自由网格划分，即四边形网格划分(2-D模型)，其中可能包含少量三角形.•单元尺寸由ANSYS确定(通常是比较合理的).•单元属性为：类型为1,材料为1,实常数为1.网格尺寸控制网格尺寸控制工具MESHTOOL:网格划分工具的集成器，几乎所有的网格划分功能都能在此工具界面中实现。MainMenu:Preprocessor>MeshTool1.给图元定义单元属性(体、面等).2.设定网格密度控制.3.保存DB,然后执行网格划分.4.将出现拾取对话框，提示拾取要划分网格的图元.拾取后选择OK或Apply.网格尺寸控制选择SmartSize然后移动滚动条设置所需的数值.SmartSizing—最高效的网格划分控制方法。它考虑几何图形的曲率以及线与线的接近程度.可将滚动条设置在1（最密的网格）到10（最粗的网格）之间，一般建议设定在4～8之间.网格划分方法有两种主要的网格划分方法:自由划分和映射划分.自由划分无单元形状限制.网格无固定的模式.适用于复杂形状的面和体.映射划分面的单元形状限制为四边形,体的单元限制为六面体(方块).通常有规则的形式,单元明显成行.仅适用于“规则的”面和体,如矩形和方块.网格划分方法自由网格易于生成;不须将复杂形状的体分解为规则形状的体.体单元仅包含四面体网格,致使单元数量较多.仅高阶(10-节点)四面体单元较满意,因此DOF(自由度)数目可能很多.映射网格通常包含较少的单元数量.低阶单元也可能得到满意的结果,因此DOF(自由度)数目较少.面和体必须形状“规则”,划分的网格必须满足一定的准则.难于实现,尤其是对形状复杂的体.网格划分方法-自由网格自由网格自由网格是面和体网格划分时的缺省设置.生成自由网格比较容易:导出MeshTool工具,划分方式设为自由划分.推荐使用智能网格划分进行自由网格划分,激活它并指定一个尺寸级别.存储数据库.按Mesh按钮开始划分网格.按拾取器中[PickAll]选择所有实体(推荐).或使用命令VMESH,ALL或AMESH,ALL.网格划分方法-映射网格映射网格划分由于面和体必须满足一定的要求,生成映射网格不如生成自由网格容易:面必须包含3或4条线(三角形或四边形).体必须包含4,5,或6个面(四面体,三棱柱,或六面体).对边的单元分割必须匹配.对三角形面或四面体,单元分割数必须为偶数.网格划分方法-映射网格因此,映射网格划分包含以下三个步骤:1、保证“规则的”形状,即,面有3或4条边,或体有4,5,或6个面。2、指定尺寸和形状控制。3、生成网格。网格划分方法-映射网格1.保证规则的形状在许多情况下,模型的几何形状上有多于4条边的面,有多于6个面的体.为了将它们转换成规则的形状,您可能进行如下的一项或两项操作:把面(或体)切割成小的,简单的形状.连接两条或多条线(或面)以减少总的边数.网格划分方法-映射网格切割（divide）可以通过布尔减运算实现.您可以使用工作平面,一个面,或一条线作为切割工具.有时,生成一条新的线或面会比移动或定向工作平面到正确的方向容易得多.网格划分方法-映射网格连接操作是生成一条新线(为网格划分),它通过连接两条或多条线以减少构成面的线数.使用LCCAT命令或Preprocessor>-Meshing-Concatenate>Lines,然后拾取须连接的线.对面进行连接,使用ACCAT命令或Preprocessor>-Meshing-Concatenate>Areas若两条线或两个面相切交汇可考虑用加(布尔)运算连接这两条线使其成为一个由4条边构成的面Concatenate网格划分方法-一个由六条线围成的面（例）L1andL2areadded.NewLineL#L4andL5areconcatenated.产生四条线围成的面，适于网格划分Newconcatenatedline.原始边的单元数为4条连接边的单元数为8条网格划分方法-一个由六条线围成的面（例）也可以简单地通过一个面上的3个或4个角点暗示一个连接.此时,ANSYS内在地生成一个连接.在MeshTool中选择Quadshape和Map网格.将3/4sided变为Pickcorners.按Mesh键,拾取面,然后拾取3或4个角点形成一规则的形状.网格划分方法...
