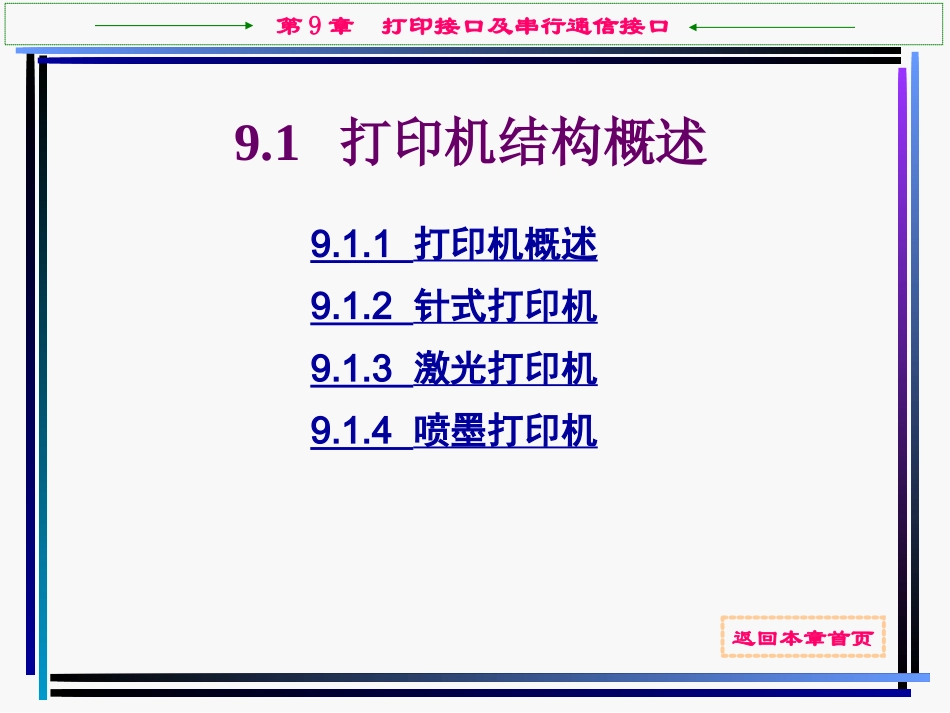

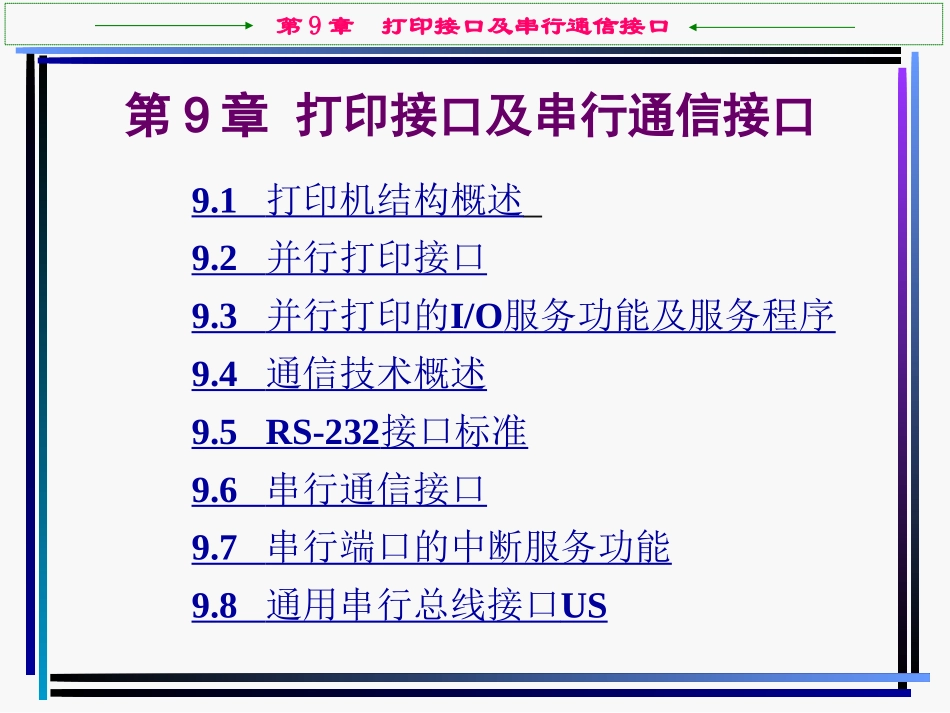

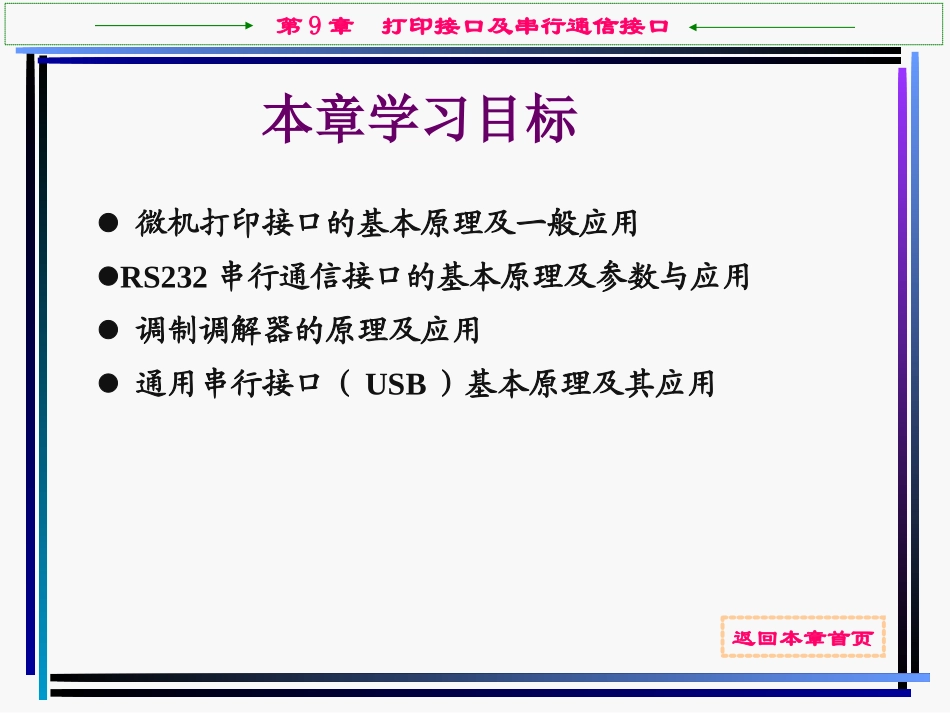

第9章打印接口及串行通信接口第9章打印接口及串行通信接口9.1打印机结构概述9.2并行打印接口9.3并行打印的I/O服务功能及服务程序9.4通信技术概述9.5RS-232接口标准9.6串行通信接口9.7串行端口的中断服务功能9.8通用串行总线接口US第9章打印接口及串行通信接口本章学习目标微机打印接口的基本原理及一般应用RS232串行通信接口的基本原理及参数与应用调制调解器的原理及应用通用串行接口(USB)基本原理及其应用返回本章首页第9章打印接口及串行通信接口9.1打印机结构概述9.1.1打印机概述9.1.2针式打印机9.1.3激光打印机9.1.4喷墨打印机返回本章首页第9章打印接口及串行通信接口9.1.1打印机概述表9.1几种类型的打印机性能参数返回本节第9章打印接口及串行通信接口9.1.2针式打印机1.针式打印机的分类针式打印机是一种典型的击打式打印机,按其打印精度(即针数多少)可分为9针打印机和24针打印机、按其输出幅宽可分为宽行打印机和窄行打印机。如LQ—9为窄行打印机,LQ—1600K为宽行打印机。第9章打印接口及串行通信接口2.针式打印机的电磁及机械部分的结构组成与功能针式打印机由打印头、字车、色带、电磁传动机构、走纸机构等组成。打印头主要由电磁机构和打印针组成,其功能是将字符数据转换成电磁信号;字车由打印头架及伺服驱动机构组成,其功能是驱动打印头产生水平运动;色带机构由色带及色带墨盒组成,其功能是使色带产生与字车平行的运动并相对字车产生相对运动;走纸机构由滚纸筒传动齿轮的步进电机组成,其功能是在垂直方向按行移动纸张即产生走纸运动。第9章打印接口及串行通信接口3.针式打印机控制电路的组成与功能针式打印机电路的主要功能是:接受主机发出的命令和数据,返回主机所需状态信息和应答信号,驱动各个机构执行初始化命令、打印命令和自检命令,并发出检测信号等。打印机电路组成如图7.1所示,其电路可分为六部分:接口电路、控制电路、驱动电路、字符发生器、电源和DIP开关等,如表7.2所示。第9章打印接口及串行通信接口图9.1针式打印机电路框图第9章打印接口及串行通信接口表9.225针打印电缆线接口信号第9章打印接口及串行通信接口4.打印原理打印机工作状态时,主机便向打印机发出一个8位数据。这时打印机向主机发出信号请求暂停,直到主机准备好,才发出下一个数据。打印机一旦收到数据,就按其字符发生器的点阵在列计数器的控制下一列一列地输出。列点经过列逻辑控制将其转换成打印针所需的脉冲信号,再经过驱动电路转换为线圈电流,使打印头中的打印针动作,即可打印出字符或图形。其原理简图如图7.2所示。第9章打印接口及串行通信接口图9.2针式打印机打印原理框图返回本节第9章打印接口及串行通信接口9.1.3激光打印机1.激光打印的组成激光打印机由接口电路、光学系统、感光机构、电晕和静电清除器、走纸控制驱动机构及控制面板等组成。第9章打印接口及串行通信接口2.激光打印机的工作过程(1)感光硒鼓的清理(2)调节硒鼓(3)激光扫描(4)色粉显影(5)在纸张上成像(6)将色粉溶化在纸张上返回本节第9章打印接口及串行通信接口9.1.4喷墨打印机1.喷墨打印机的组成2.喷墨打印机的工作过程喷墨打印机主要由接口及控制电路、喷墨打印头、字车、走纸驱动机构等组成。主机来的数据通过接口和打印控制电路转换后,将喷墨盒中的电阻丝加热使墨盒中的墨水产生膨胀而喷射到纸张上形成字符或图形。返回本节第9章打印接口及串行通信接口9.2并行打印接口9.2.1并行打印接口的功能9.2.2打印机接口电路的组成9.2.3并行端口说明9.2.4端口寄存器说明9.2.5接口电路的说明9.2.6打印机的接口信号返回本章首页第9章打印接口及串行通信接口9.2.1并行打印接口的功能并行打印接口的功能主要为以下几个方面:接受主机发送的数据,在适当的时候再送给连接到此接口的并行设备如打印机,起数据缓冲作用;接受主机系统送来的控制信息,经缓冲后送给并行设备,控制并行设备工作;接受并保存并行设备的状态,供主机系统CPU随时读取处理。返回本节第9章打印接口及串行通信接口9.2.2打印机接口电路的组成打印机适配器是打印设备与计算机间的接口电路,打印数据要从主...
