第3部分(2-3)：图像处理常用MATLAB函数VIP专享VIP免费

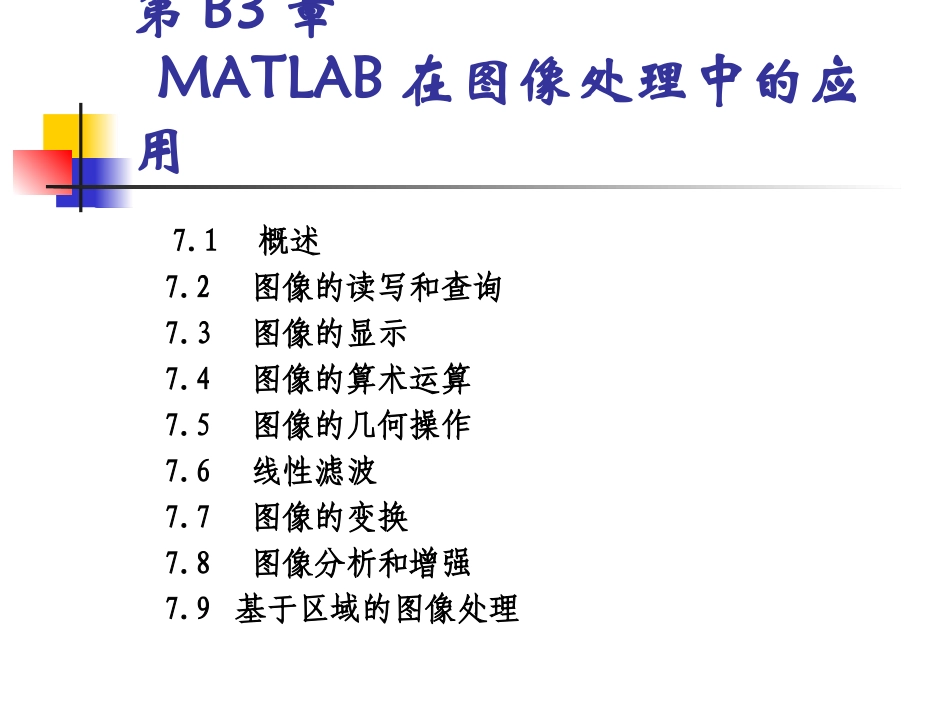

第B3章MATLAB在图像处理中的应用7.1概述7.2图像的读写和查询7.3图像的显示7.4图像的算术运算7.5图像的几何操作7.6线性滤波7.7图像的变换7.8图像分析和增强7.9基于区域的图像处理7.1概述7.1.1MATLAB中的图像和图像处理工具箱MATLAB中大多数图像是用二维数组（矩阵）double(64位）浮点型，或uint8(8位无符号整数)、uint16(16位无符号整数)来存储的，矩阵中的每一个元素对应图像中的一个像素(pixel).例如：一幅由200行300列不同灰度值的点组成的图像可以用200X300的矩阵来存储。对于彩色图像，如RGB图像，需要用三维数组来存储。7.1.2MATLAB中的图像类型二值图像(Binary)：图像的取值为0或1。索引图像(Indexed,pseudocolor)：图像为mXn矩阵，矩阵元素的值指向颜色映像表(colormap)。灰度图像(intensity,grayscale,graylevel)：图像为mXn矩阵，矩阵元素的值指的是灰度值。对singleordouble矩阵取值范围：[0,1]，对uint8矩阵取值范围：[0,255]，对uint16矩阵取值范围：[0,65535]，对int16矩阵取值范围：[-32768,32767]。真彩色图像(RGB)：图像为mXnX3的矩阵。二值图像(Binary)索引图像(Indexed)灰度图像(Grayscale)真彩色图像(Truecolor)gray2ind:Convertagrayscaleimagetoanindexedimage.grayslice：Convertagrayscaleimagetoanindexedimageusingmultilevelthresholding.im2bw:Convertagrayscaleimage,indexedimage,ortruecolorimage,toabinaryimageind2gray：Convertanindexedimagetoagrayscaleimage。7.1.3MATLAB中的图像类型之间的转换ind2rgb:Convertanindexedimagetoatruecolorimage.mat2gray：Convertadatamatrixtoagrayscaleimage,byscalingthedata.rgb2gray:Convertatruecolorimagetoagrayscaleimage.rgb2ind：Convertatruecolorimagetoanindexedimage.im2uint8rgb2=im2uint8(rgb1)im2uint16im2int16im2singleim2double7.1.4图像数据类型之间的转换用N维数组来存储图像序列mXnXp的数组表示p个二维图像7.1.5图像序列mXnX3Xp表示？MATLAB支持下列图像文件格式：•BMP(MicrosoftWindowsBitmap位图)•HDF(HierarchicalDataFormat层次数据)•JPEG(JointPhotographicExpertGroup静止图像压缩标准)•PCX(Paintbrush画刷格式)•PNG(PortableNetworkGraphics可移植网络图像)•TIFF(TaggedImageFileFormat标记图像文件)•XWD(XWindowDump)•GIF(GraphicsInterchangeFormat图形交换)7.1.5图像文件格式7.2图像的读写和查询7.2.1图像文件的读取A=imread(文件名，文件格式)[X,map]=imread(文件名，文件格式)文件名必须在MATLAB的搜索路径范围内，否则需要指出完整的路径。RGB=imread(‘football.jpg’);[X,map]=imread(‘trees.tif’);7.2图像的读写和查询7.2.2图像文件的写入imwrite(A,filename，fmt)：写图像A到文件名filename中，格式为fmtimwrite(X,map，filename，fmt)：写索引图像X和它相连的颜色映像表map到文件名filename中，格式为fmt例如：imwrite(A,’myfile.jpg’,’Quality’,100);写图像矩阵到文件名为myfile.jpg的文件中，参数‘Quality’，100是控制存入时压缩比的。7.2图像的读写和查询7.2.3图像文件信息的查询info=imfinfo(filename)：从图像文件中查询其信息，包括文件名、路径、格式、版本号、文件修改时间、文件大小、图像宽度和长度、每个像素的位数、图像类型等。例如：info=imfinfo('football.jpg')7.3图像的显示7.3.1标准图像显示imshow(I,n)imshow(I,[lowhigh])imshow(X,map)……参考MATLAB帮助moon=imread('moon.tif');imshow(moon);或者：imshow('moon.tif');moon=getimage7.3图像的显示7.3.2图像的特殊显示技术添加颜色条显示多帧图像阵列多图的显示纹理映射7.3图像的显示7.3.2图像的特殊显示技术添加颜色条RGB=imread('saturn.png');I=rgb2gray(RGB);h=[121;000;-1-2-1];I2=filter2(h,I);imshow(I2,[]),colorbar7.3图像的显示7.3.2图像的特殊显示技术显示多帧图像阵列多帧的单帧显示多帧的一次性显示将多帧阵列转化为电影多帧的单帧显示loadmriimshow(D(:,:,:,7))...
