电路原理02(电阻电路的等效变换)VIP免费

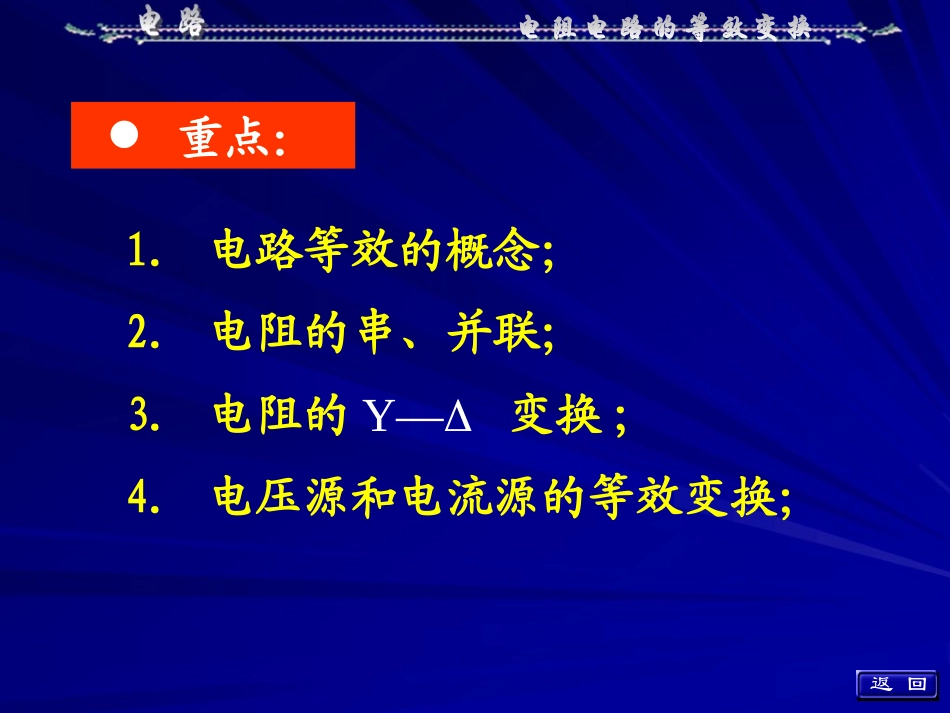

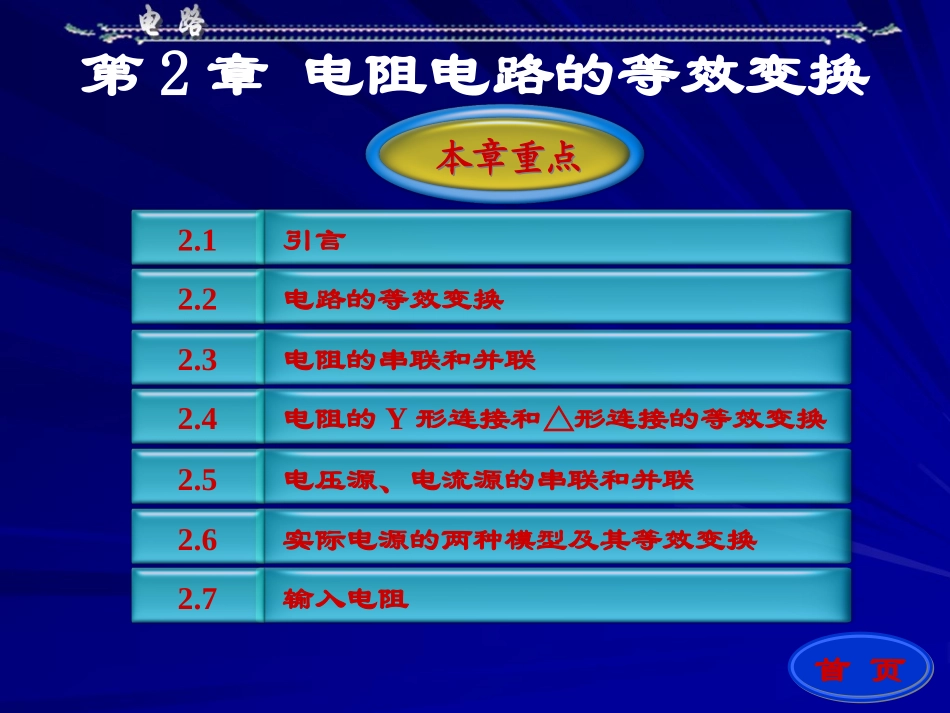

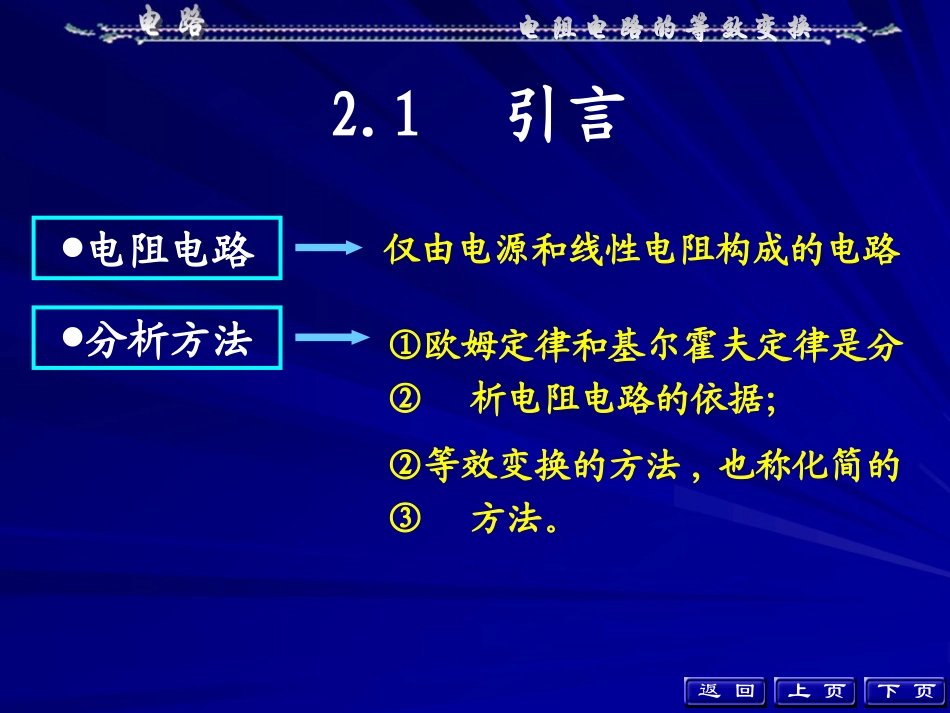

第2章电阻电路的等效变换引言2.1首页首页本章重点本章重点电路的等效变换2.2电阻的串联和并联2.3电阻的Y形连接和△形连接的等效变换2.4电压源、电流源的串联和并联2.5实际电源的两种模型及其等效变换2.6输入电阻2.72.电阻的串、并联；4.电压源和电流源的等效变换；3.电阻的Y—变换;重点：1.电路等效的概念；返回电阻电路仅由电源和线性电阻构成的电路分析方法①欧姆定律和基尔霍夫定律是分②析电阻电路的依据；②等效变换的方法,也称化简的③方法。下页上页返回2.1引言任何一个复杂的电路,向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端网络(或一端口网络)。1.两端电路（网络）无源无源一端口ii下页上页2.2电路的等效变换返回B+-ui等效对A电路中的电流、电压和功率而言，满足：BACA下页上页2.两端电路等效的概念两个两端电路，端口具有相同的电压、电流关系,则称它们是等效的电路。C+-ui返回①电路等效变换的条件：②电路等效变换的对象：③电路等效变换的目的：两电路具有相同的VCR；未变化的外电路A中的电压、电流和功率；（即对外等效，对内不等效）化简电路，方便计算。下页上页明确返回2.3电阻的串联和并联①电路特点1.电阻串联(a)各电阻顺序连接，流过同一电流(KCL)；(b)总电压等于各串联电阻的电压之和(KVL)。nkuuuu1下页上页+_R1Rn+_uki+_u1+_unuRk返回由欧姆定律等效串联电路的总电阻等于各分电阻之和。②等效电阻iRiRRiRiRiRueqnnK)(11k1knk1eqRRRRRRnk下页上页结论+_R1Rn+_uki+_u1+_unuRku+_Reqi返回③串联电阻的分压电压与电阻成正比，因此串联电阻电路可作分压电路。uuRRRuRiRueqkeqkkk例两个电阻的分压：uRRRu2111uRRRu2122下页上页表明+_uR1R2+-u1+-u2iº返回④功率p1=R1i2，p2=R2i2，，pn=Rni2p1:p2::pn=R1:R2::Rn总功率p=Reqi2=(R1+R2+…+Rn)i2=R1i2+R2i2++Rni2=p1+p2++pn①电阻串联时，各电阻消耗的功率与电阻大小②成正比；③②等效电阻消耗的功率等于各串联电阻消耗功④率的总和。下页上页表明返回2.电阻并联①电路特点(a)各电阻两端为同一电压（KVL)；(b)总电流等于流过各并联电阻的电流之和(KCL)。i=i1+i2+…+ik+…+in下页上页inR1R2RkRni+ui1i2ik_返回由KCL:i=i1+i2+…+ik+…+in=u/R1+u/R2+…+u/Rn=u(1/R1+1/R2+…+1/Rn)=uGeq②等效电阻knkkneqGGGGGG121下页上页inR1R2RkRni+ui1i2ik_等效+u_iReq返回等效电导等于并联的各电导之和。keqneqeqRRRRRGR111121即下页上页结论③并联电阻的分流eqeq//GGRuRuiikkkiGGikkeq电流分配与电导成正比返回下页上页例两电阻的分流：R1R2i1i2i212121211111RRRRRRRRReq2122111111RRiRiRRRi)(11112112122iiRRiRiRRRi返回④功率p1=G1u2，p2=G2u2，，pn=Gnu2p1:p2::pn=G1:G2::Gn总功率p=Gequ2=(G1+G2+…+Gn)u2=G1u2+G2u2++Gnu2=p1+p2++pn①电阻并联时，各电阻消耗的功率与电阻大小成反比；②等效电阻消耗的功率等于各并联电阻消耗功率的总和。下页上页表明返回3.电阻的串并联例1电路中有电阻的串联，又有电阻的并联，这种连接方式称电阻的串并联。计算图示电路中各支路的电压和电流下页上页i1+-i2i3i4i51865412165Vi1+-i2i31895165V6A15111651iV90156612iu返回A518902iA105153iV60106633iuV30334iuA5.74304iA5.25.7105i下页上页i1+-i2i3i4i51865412165V返回例2解①用分流方法做②用分压方法做RRIIII2312818141211234V3412124UUURI121V3244RIURI234求：I1,I4,U4下页上页+_2R2R2R2RRRI1I2I3I412V_U4+_U2+_U1+返回从以上例题可得求解串、并联电路的一般步骤：①求出等效电阻或等效电导；②应用欧姆定律求出总电压或总电流；③应用欧姆定律或分压、分流公式求各电阻上的电④流和电压以上的关键在于识别各电阻的串联、并联关系！例3求:Rab,RcdΩ12615//)55(abRΩ45//)5...
