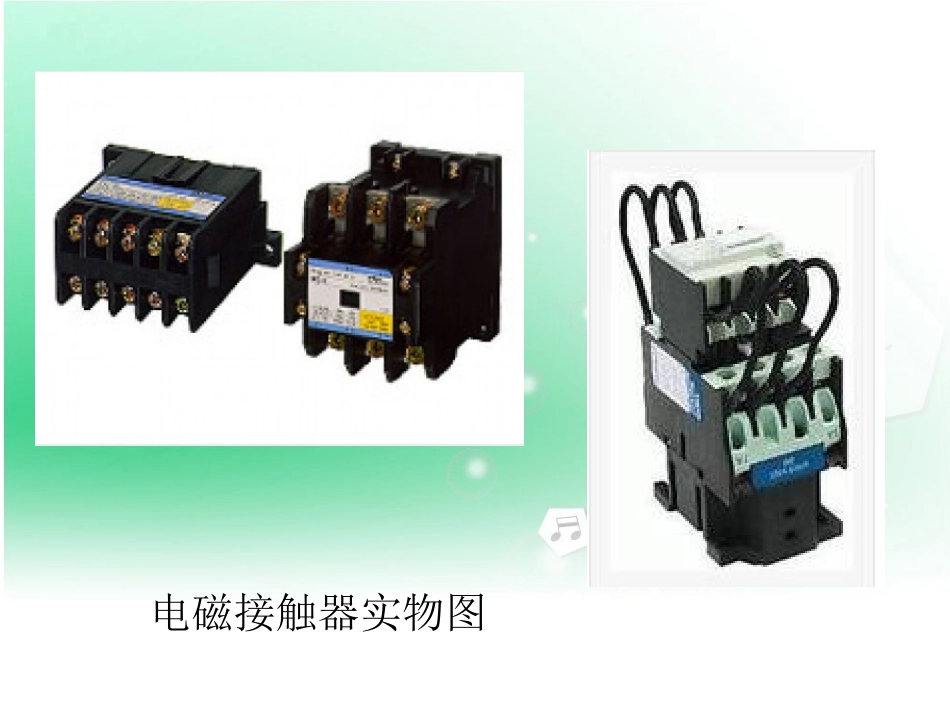

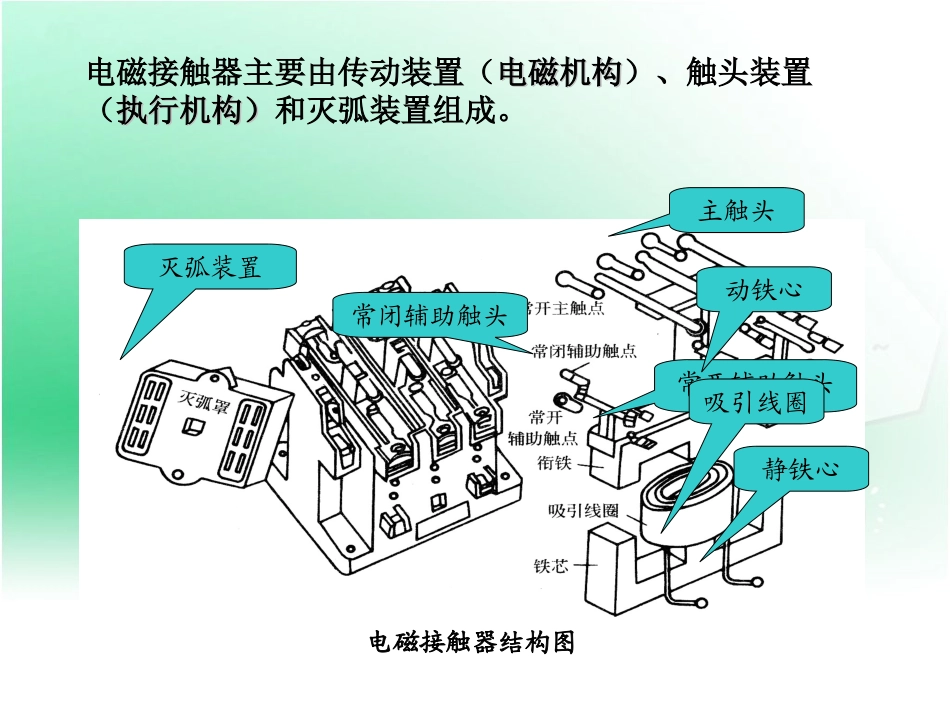

电磁接触器检修制作人:木木制作人:木木电磁接触器实物图电磁接触器结构图主触头常闭辅助触头常开辅助触头静铁心动铁心吸引线圈灭弧装置电磁接触器主要由传动装置(电磁机构电磁机构)、触头装置(执行机构)执行机构)和灭弧装置组成。当接触器的电磁线圈通电后,会产生很强的磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作。使常闭触头断开;常开触头闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原。当接触器的电磁线圈通电后,会产生很强的磁场,使静铁心产生电磁吸力吸引衔铁,并带动触头动作。使常闭触头断开;常开触头闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触头复原。电磁接触器工作原理①当开关闭合时,电磁铁线圈中有电流,电磁铁有磁性,吸引衔铁向下运动,B、C两个接线柱接通。②当开关断开时,电磁铁线圈中无电流,电磁铁无磁性,弹簧拉回衔铁向上运动,A、B两个接线柱接通。ABCABC工作原理结构示意图1-主触点2-常闭辅助触点3-常开辅助触点4-动铁心5-线圈6-静铁心7-灭弧罩8-弹簧工作原理结构示意图电磁机构:将电磁能转换成机械能,产生电磁吸力带动触点动作.触点:接触器的执行元件,用来接通或断开被控制电路。灭弧装置:熄灭触点分断电流瞬间触点之间气隙中产生的电弧。其它:包括释放弹簧机构、支架与底座等。动铁心(衔铁)静铁心电磁线圈按所控制电路▪主触点▪辅助触点按原始状态▪常开触点▪常闭触点灭弧罩灭弧栅磁吹灭弧装置触点动作状态流程触点动作状态流程断开状态:闭合状态:初接触状态:闭合过程断开过程电磁接触器检修作业流程入厂检查、清扫入厂检查、清扫组装组装确认确认完成检查完成检查电磁接触器检修流程图一、入场检查、清扫作业一、入场检查、清扫作业((11)进行外观确认。)进行外观确认。盖子无破损;导线等无烧损;室内棒无破损。盖子无破损;导线等无烧损;室内棒无破损。((22)进行拆卸。)进行拆卸。拆卸为盖子、触头、铁芯、线圈等。拆卸为盖子、触头、铁芯、线圈等。((33)进行清扫、检修。)进行清扫、检修。11、盖子。盖子要洗净,然后充分干燥,更换有损、盖子。盖子要洗净,然后充分干燥,更换有损伤的盖子。伤的盖子。22、触头。将固定触头、可动触头的接点研磨、洗、触头。将固定触头、可动触头的接点研磨、洗净、吹净、干燥;更换磨耗、烧损以及变色的部件。净、吹净、干燥;更换磨耗、烧损以及变色的部件。33、铁芯、线圈。研磨铁芯、并进行清扫;清扫线、铁芯、线圈。研磨铁芯、并进行清扫;清扫线圈;更换磨耗、烧损以及变色的部件。圈;更换磨耗、烧损以及变色的部件。44、其他。更换不良的导向棒、弹簧等部件。、其他。更换不良的导向棒、弹簧等部件。二、组装二、组装组装时要确保各部分不能松动!组装时要确保各部分不能松动!三、确认作业三、确认作业(1)最低工作电压确认。DC60V以下。(2)确认释放电压。DC10V以上。(3)确认接点电阻。接点电阻值为300MΩ以下。(4)进行其他确认。进行接点的导通确认。四、完成检查四、完成检查((11)确认上盖、安装小螺丝、空端子的检查标记。)确认上盖、安装小螺丝、空端子的检查标记。((22)导线等无破损。)导线等无破损。((33)导向棒无破损,工作顺畅。)导向棒无破损,工作顺畅。电磁接触器常见故障及处理方法电磁接触器常见故障及处理方法•触点接触不良;触点接触不良;•触点过热;触点过热;•触点烧毛或熔焊;触点烧毛或熔焊;•接触器线圈通电后不能完全吸合;接触器线圈通电后不能完全吸合;•接触器线圈断电后衔铁不释放;接触器线圈断电后衔铁不释放;•接触器吸合后噪声过大;接触器吸合后噪声过大;•接触器线圈过热或烧毁;接触器线圈过热或烧毁;•灭弧困难。灭弧困难。(1)触头过热。产生此故障的原因是:①触头压力不足。②触头接触不良。③电弧将触头表面烧坏。以上三种原因会使触头接触电阻增加,使触头过热。(2)触头磨损。接触器磨损分为电气磨损和机械磨损两种。①电气磨损属于正常磨损,是因电弧高温使触头金属气化蒸发而造成...
